基于集成芯片的ABS驱动电路设计
引言
ABS作为如今汽车上必备的安全电子设备，其功能越来越受到人们的重视。ABS系统通过电磁阀和回油泵来完成对制动器中轮缸压力的精细调节，以防止过度制动使车轮抱死。由于ABS工作环境十分恶劣，为保证电磁阀和电机响应的高效性和可靠性，除了与执行机构本身的参数相关外，对驱动电路的设计也直接决定了驱动的品质。
当今汽车电子市场异常火热，竞争十分激烈。各大集成芯片公司，如ST，Freescale，Infineon均设计ABS的专用集成芯片，提出了自己的ABS解决方案。该芯片就像一个黑匣子，方便了电路的设计过程，并且由于其高度集成性，使电路更简明，可靠性更高，代表了未来电路设计的方向。
1ABS驱动电路的集成化方案

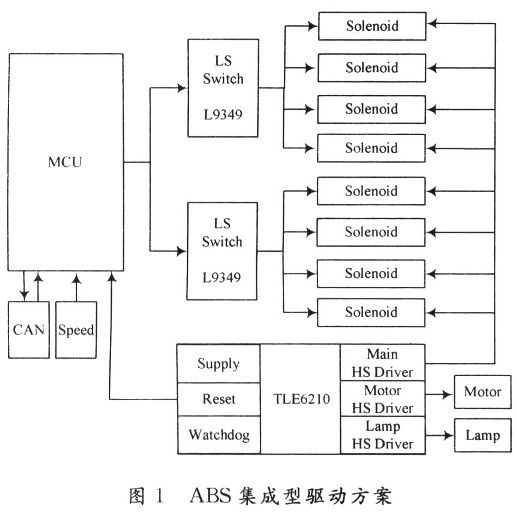

ABS驱动电路的集成化方案如图1所示，选用TLE6210作直流电机和电磁阀总开关的高端驱动，选用L9349作为8个电磁阀(4进4出)的低端驱动。

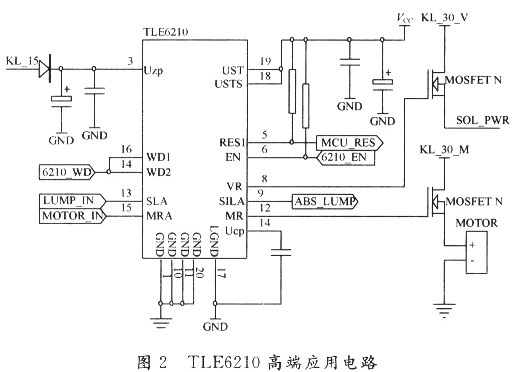

ABS控制器通过PWM控制，改变电磁阀线圈的电流通断和频率通断，以实现车轮制动的轮缸增压、保压和减压操作；当电磁阀ABS减压阀打开进行减压时，回油泵能使轮缸中的制动液返回制动主缸，以便在下个控制周期中使用；电磁阀的高边总开关用来控制电磁阀的供电电路，若ABS系统发生故障，断开电源使下面挂的8个电磁阀都不动作，恢复常规电磁阀高边总开关的输出引脚为VR，当ABS系统上电复位或看门狗给出控制信号，输出脚即切换到ON状态，这样符合ABS实际工作的逻辑，也保证了当ABS系统发生故障时，可迅速地退出对电磁阀的控制，恢复到常规制动。芯片的MRA脚为控制信号输入端，输出引脚MR驱动直流电机。当MCU的I／O口给MRA脚一高电平时，外接的MOSFET导通，直流电机实现回油功能。由于电磁阀和电机为感性负载，还需要外接反向续流二极管。芯片的驱动部分具有过温保护，过流保护和短路保护，当出现上述故障情况时，能自动关闭芯片，故有很强的自保护特性。
基于TLE6210芯片的高度集成化方案，不仅能大大简化电机驱动电路和电磁阀前驱电路，还能使整个控制器所需分立芯片数大为减少，PCB板体积也更小，降低了成本，增强了控制器的可靠性。
2基于L9349的电磁阀驱动

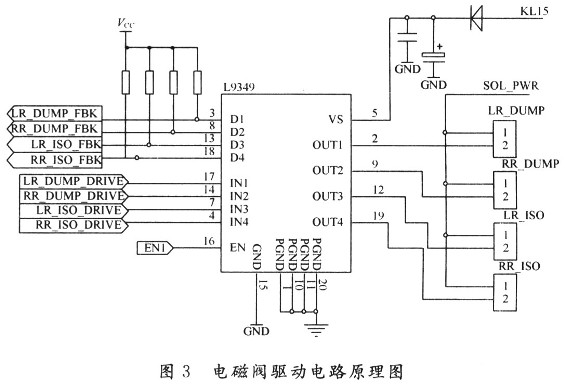

经实验测得，一般ABS压力调节器的4个常开进油电磁阀的最大起动电流约为3．
