AOC网神450电源拆解测试
绿色环保，匹夫有责。如今，IT产品绿色环保的概念已经广泛被消费者接受与认同，低功耗处理器、LED节能显示器、节能主板等产品成为各大IT厂商重推的产品。做为电脑的动力源，电源的节能概念也被消费者认知，符合80PLUS标准的电源产品随着价格的不断降低也越来越受消费者关注。
AOC品牌相信大家并不陌生，AOC显示器的知名度非常高，已经得到了广大消费者的认可。其实，AOC不仅仅涉及显示器产品，还包括机箱、电源等IT产品。前段时间，笔者曾为大家介绍过AOC散热王400电源，详细请参见：《扎实实在!AOC散热王400钻石版电源拆解测试》。今天，笔者收到了一款AOC针对网吧用户设计的新产品：网神450电源。这款电源主打环保节能的概念，除了拥有1W的待机功率外，采用的相位控制技术使PF值提高，从而提升了电源的利用效率，这也是当前为数不多的针对网吧用户提供的节能电源。另外，电源提供的标准3项插座的输出接口也是一大亮点，对于拥有几十甚至几百台电脑的网吧用户更加实用，能够大大减少购买插线板的开支。
一、AOC网神450电源整体介绍
AOC网神450电源的整体外观
AOC网神450电源的整体外观
AOC网神450电源外壳采用了优质的SECC板，在充分保护电源内部元器件的同时，也有效阻止了电磁辐射,防氧化。虽然这是一款额定功率为350W的产品，但电源体积并不大，即使目前比较时尚的小机箱，也能够很轻松的装入这款产品，通用性不错。
AOC网神450电源提供了一个标准的3项输出插座
AOC网神450电源提供的一个标准的3项输出插座是一大看点，虽然这种设计对于家庭用户意义不大，但对于拥有几十台或几百台电脑的网吧用户来说，实用性就很强了。他们可以将显示器电源从此接入，大大节省了购置插线板的开支，这也符合国家提供的节能减排的概念。
AOC网神450电源采用了
AOC网神450电源采用了
AOC网神450电源提供丰富的输出接口
AOC网神450电源提供丰富的输出接口

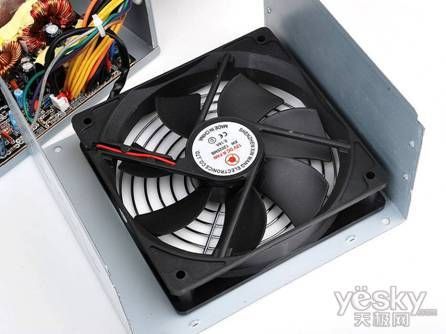

AOC网神450电源的散热系统做得相当到位，电源采用了一个尺寸为
AOC网神450电源铭牌
从电源的铭牌上我们可以看到，这款电源的详细型号为TP-450PLD，额定功率为350W，电源提供双路+12V输出，每路输出
二、AOC网神450电源拆解—完整的一二级滤波电路
众所周知，电源的做工用料直接影响到电源的输出功率、稳定性和能效转换。笔者通过对AOC网神450电源进行拆解，来了解这款电源的内部做工与用料情况。首先，我们先来看一下这款产品的一、二级滤波电路是否完整。
AOC网神450电源的内部结构
网神450电源一级滤波电路
电源一级PFC电路采用了一颗MPZX275-X2共模电容
电源的一级滤波主要作用是滤除市电中的高频电波，是市电进入电源的第一道防火墙。从拆解可以看到，网神450电源使用了一颗采用德国Block变压器电子有限公司旗下STE系列的滤波单元，比较完整。
完整的接地电路
这里我们需要注意下，前文提到的电源提供的一个外接3项输出插座在市电的输入即进行分流设计，从上图可以看到，由输入端直接接出两条线路进行3项插座(其中一项接地)，接地线路相当完整，没有省略，这也大大提高了用电的安全性。

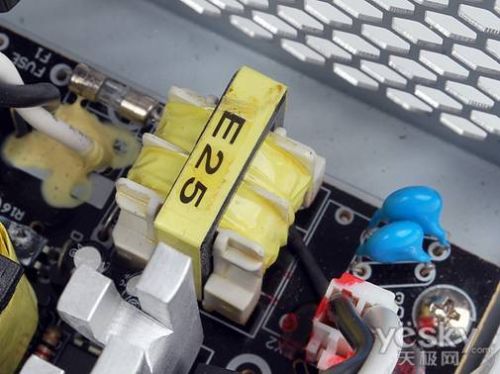

网神450电源的二级PFC电路
经过一级滤波电路后，进入二级滤波部分。从上图来看，网神450电源的二级滤波部分也非常完整，由一个电源、两颗Y型电容组成。另外，在进入二级滤波前，还提供了一个保护电路。
三、AOC网神450电源拆解—转换电路
经过一、二级完整滤波后，进入转换电路部分。受到成本的限制，这款电源并没有使用主动PFC设备，而是采用了被动式PFC的设计，这样的设计比较成熟，成本能够很好的控制，这样的定位也比较适合网吧用户。

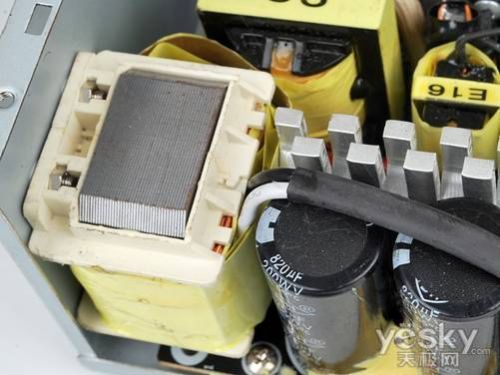

网神450电源采用了被动式PFC电路

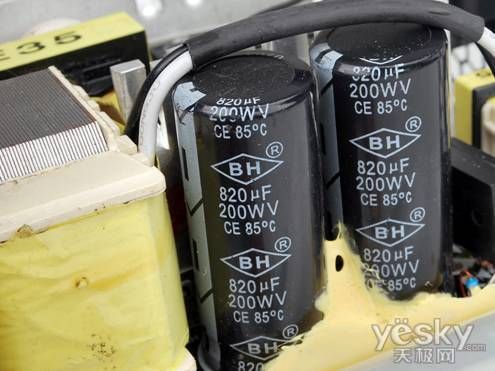

两颗820UF的滤波电容，能够承受85度的高温
电源整流IC，由二颗二级管组成
电源的整流桥由2颗二级管组成，配合两颗容量为820UF的组成，与高频滤波电容一起组成完整的整流滤波。

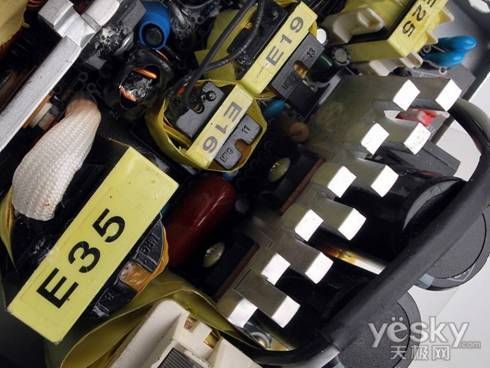

电源采用的三桥式开关管电路
电源采用的三桥式开关管电路，分别是主变压器、驱动变压器和待机变压器。电流由开关管轮流导通变成脉冲电压，并输送到主变压器，由变压器实现降压目的。驱动变压器作用是驱动开关管工作，使产品的功率更大，带负载能力更强;待机变压器的作用是为电源主电路供电，同时主板唤醒功能也通过它实现。这一块的做工不错，电源功率有保障。
电源低压整流输出电路
经过转换后的低压脉动直流电还不能够直接输出，还需要对其进行进一步整流和滤波，这一部分由一大一小两个电感线圈和一些高品质的电容组成，用料比较厚道。
电源PCB板上密布的元器件
四、总结
AOC网神450电源
AOC网神450电源的定位非常准确，虽然没有采用更加复杂的主动式PFC电路设计，不过成熟的被动式PFC成本更低，更容易被网吧用户接受。另外，电源内部的做工与用料一点都没有缩水，扎实的用料也保证了电源工作时的稳定性，当然也让这款电源的待机功率与转换效率更高，更加节能。电源额定功率达到了350W，非常值得高端网吧用户选购。
