基于iOTN的智能光网络解决方案

　　1.智能光网络驱动力

　　随着的Internet应用，数据业务的爆炸式增长以及网络上传下载应用的带宽高消费，骨干网络中带宽需求也得到快速增长，传统的话音业务和专线业务的优势被极大削弱。并且，随着IPTV以及视频终端的普及，可以预期，这些新业务在未来还不断促使业务承载网的带宽快速发展。因此，传统的以环网为主的光网络（SDH/MSTP和DWDM网络）在应对这样高速增加的业务时，会面临新的挑战。

　　单波长40G技术的成熟商用和100G技术推出，以及C波段96波系统大规模商用，将从一定程度上缓解传输网络的高带宽需求。

　　OTN和WASON技术的引入，实现了业务灵活调度。OTN可以实现ODU0/1/2/3层面实现业务灵活的调度和复用，WASON技术的应用将通过智能软件的使用，降低网络管理和维护的复杂性，提高业务配置能力。

　　2.智能光网络解决方案

　　经过近15年的发展，DWDM通过不断提高波长数量和单波长容量，ZTE能够提供80/96chx40G/100G的传输容量。另外通过采用大功率放大器，拉曼放大器，以及改进传输的编码格式和FEC编码，WDM系统的传输距离不断得到扩展。现在ZTE的10G系统支持最远5000km的无电中继传输，40G系统支持最大1500km的无电中继传输

　　超长距的解决干线核心网络的传输容量问题。随着网络扁平化的趋势；WDM在传输传统的TDM信号同时，越来越多的直接承载了IP业务，大客户专线业务和存储数据业务，数据业务的突发性和灵活性，对WDM网络提出了智能性的功能需求。

　　智能化的iOTN的下一代光网络，需要具有如下功能特征：

　　●自动发现功能，包拓扑、业务和资源自动发现；
　　●具有快速的动态的连接建立能力，并能为需要的业务提供保护和恢复功能；
　　●提供完善的业务保护和恢复能力。在网络出现故障情况下，支持动态波长路由规划和分配，能够抗击网络多点失效，提高业务的生存能力；
　　●能够提供不同类型的、不同优先级的服务等，细化业务的QoS类型；
　　●具有智能的网络自动调整能力，能够根据网络环境的这些变化，自动计算OSNR、色散、PMD，根据物理损伤模型，自动调整放大器和通道均衡装置，同时支持业务路径优化和调整；
　　●具有完善的计算功能力，能够根据网络环境的这些变化，进行计算、分析、推理和判断，根据资源有效配置这一原则最终做出决定。

　　为了实现上述功能。ZTE DWDM系统提供具有光、电交叉，L2层交换的统一的iOTN解决平台。

　　■10T级别的光层波长调

　　iOTN平台有基于方向无关，波长无关的多维度ROADM的解决方案。ZTE 可提供基于WB/PLC/WSS的多种ROADM解决方案。其中基于WSS技术的多维ROADM 支持从2维到10维的灵活的波长级的业务调度能力。业务调度支持从8波道96波，调度颗粒可支持2.5G、10G或40G。业务调度能力最大到 38.4T。

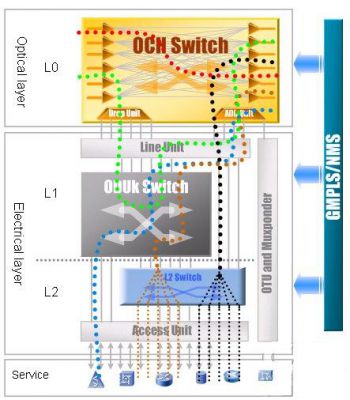

图1，ZTE DWDM 光、电交叉业务调度模型

　　■T级别的基于OTN的ODUk子波长调度

　　ZTE DWDM传输平台提供大容量电交叉ZXONE 8000系列产品。该系列产品可以最大程度的满足TDM/IP/FC等多业务接入，同时支持超大容量业务调度与超长距离传输，并提供智能化管理的系统平台。

　　电交叉平台交叉容量分别为800G，1.6T和3.2T，不同交叉容量产品分别定位于城域网和本地网的核心层、省级干线或国家级干线，交叉颗粒支持ODU0/1/2/3。

　　该交叉平台具有如下功能特性：

　　ODU0调度，为GE量身定做

　　•全面支持ODU0的开销和调度，真正实现了对GE业务的精细化管理和低成本运营。

　　•精细化管理：ODU0的封装GE，对GE业务具有了端到端的处理和传送能力；

　　•低成本运营：GE业务采用ODU0调度可以有效节约波长，减少设备单板投资。

　　大容量ODUk电交叉

　　•支持0.8T/1.6T/3.2T大容量电层交叉，可实现ODU0/1/2/3等多颗粒无阻塞电交叉；支持各种业务的开销及时钟透传，适用于网络汇聚、核心节点，提供大容量交叉调度功能。

　　高可靠性系统架构

　　•主控单元、电源模块单元、时钟单元支持冗余1+1热备份；

　　•交叉单元采用先进的冗余保护，支持多冗余保护。相对M+N保护技术，M:N保护极大提升了设备的安全性。

　　客户侧线路侧分离架构

　　•客户侧线路侧分离，业务共享线路带宽，有效提高网络带宽利用率；

　　•可根据实际需求灵活增减客户侧单板或线路侧单板，保护运营商投资；
