极致散热设计 超频三坦克W40电源拆解评测

　　电源是一部电脑的心脏，一个好的电源不仅可以维持硬件的稳定工作，还能有效延长硬件的寿命。怎样才能让我们的电源更加稳定呢？除了有好的内部做工外，还要有良好的散热性能。

超频三 LOGO

　　去年，作为国内顶级散热器厂家超频三创造性的将热管散热技术引入电源行业，推出第一代热管电源，行之有效的解决了电源散热、噪音难题，收到用户们的一致好评。

第一代 热管电源发布会

　　最近，超频三在电源散热方面又取得了重大突破，推出了第二代热管电源--坦克系列。究竟新一代热管电源有什么过人的特别之处呢？接下来让笔者为大家一一解答。

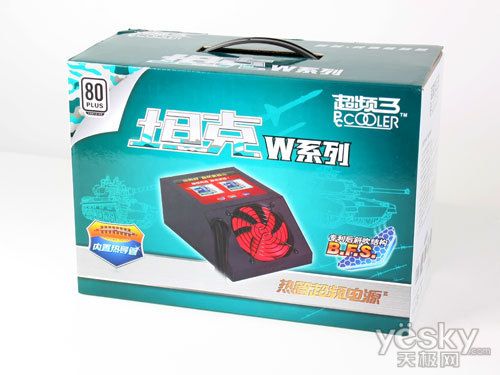

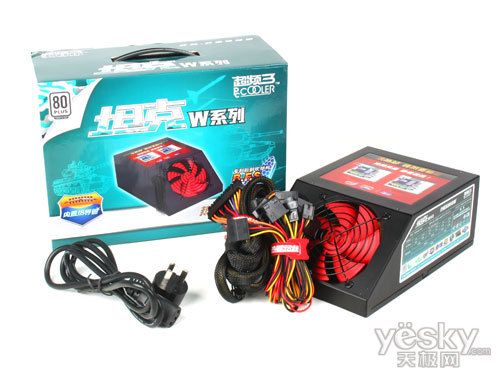

坦克W40 包装

　　超频三坦克W40电源的包装使用绿色为主题颜色，大大的坦克两个字让人过目不忘。除了超频三的LOGO外，电源所使用的超频三独有专利技术热管以及B.F.S均清楚列明，该电源还通过80PLUS白牌认证，节能性能值得信赖。


坦克W40 包装

　　包装两侧分别列出了W40电源的十大特性及良好的风道图示，让用户们更加直观地了解到该电源的创新设计特色。

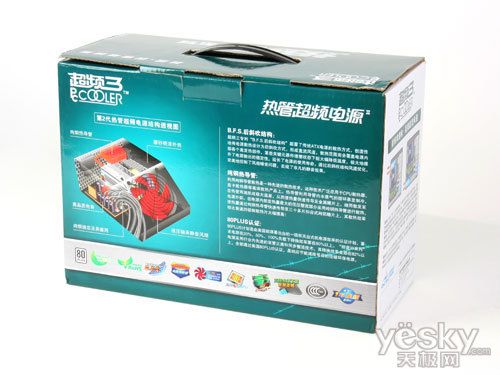

坦克W40 包装

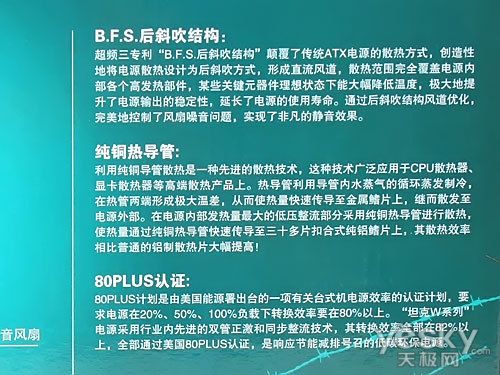

B.F.S斜吹结构介绍


电源内部透视

　　包装的背面除了将该电源通过的认证一一列出，还通过图文并茂将电源的特色亮点展现出来。特有的B.F.S后斜吹结构、纯铜热导管、80PLUS白牌认证，透视立体图也可以让用户跟了解电源内部。

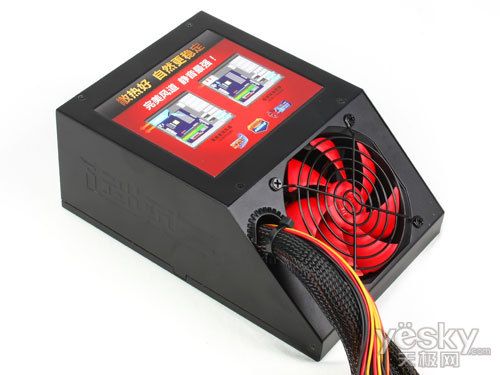

坦克W40

坦克W40

　　当笔者第一眼看到该款电源的时候，被其独特的坦克造型把眼球吸引住了，爱不惜手。与一般的电源设计不同，超频三坦克W40电源采用的是最新的专利技术，后斜吹方式，让电源散热更快。

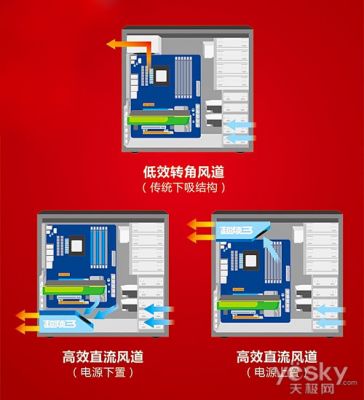

机箱风道对比

　　从图中我们可以发现，超频三坦克电源可以使机箱内的风道运行得更加流畅，不必受到转角限制，既提升了机箱内散热性能，又能为电源自身降低发热量。

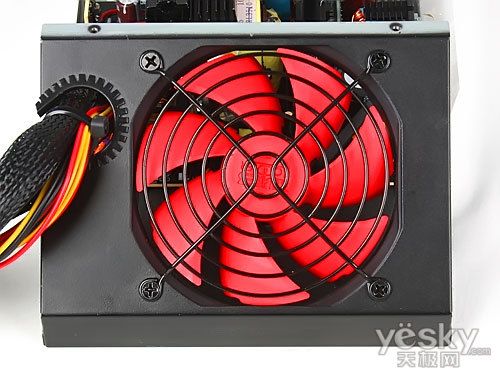

超频三 坦克W40 专利风扇

　　坦克W40电源采用了100mm红色的超频三专利液压折叶导流风扇，使用寿命高达50000小时。这种风扇采用了两段式叶面结构，在平衡风量与风压上有极其出色的表现。而特殊的导流口设计，不但减少了风力的反弹，降低了噪音，同时导流出的气流又会通过后面的扇叶循环加压，实现了更大的风量和更低的噪音。所以，这种双滚珠折叶导流风扇不仅风量大、噪音低，同时具有超长使用寿命！中间的超频三浮雕LOGO更是十分醒目。

坦克W40

　　电源的外壳以黑色为主题颜色，配以超频三 经典的红色搭配，加上坦克般的造型，整体搭配起来的气势足以与其命名坦克相比美。

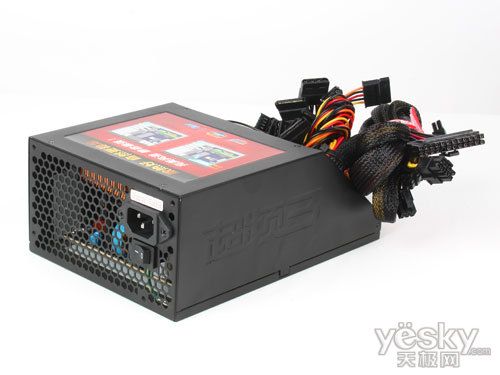

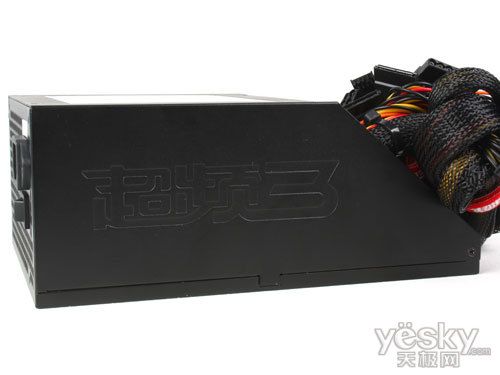

外壳 钢印LOGO

　　外壳旁硕大的超频三钢印LOGO，永远不会磨损，体现十足的大厂风范。

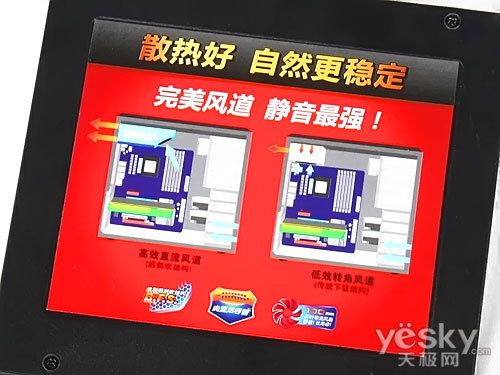

风道对比图

　　坦克W40电源的顶部贴着一张使用坦克电源与普通电源的机箱风道对比图。超频三更提出：“完美风道，静音最强！”的口号，可见其对坦克电源的散热性能信心十足。

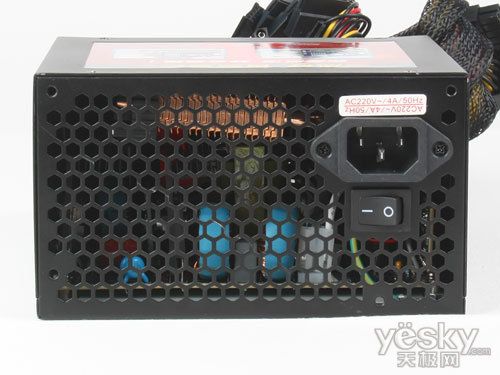

蜂窝散热网孔

　　在坦克W40的尾部，使用的是一般电源都会使用的蜂窝型网罩。蜂窝型网罩的特点就是通风范围大，能有效提生散热效果。从图片可以看到，超频三坦克W40电源设有独立开关，方便用户对电源的控制。

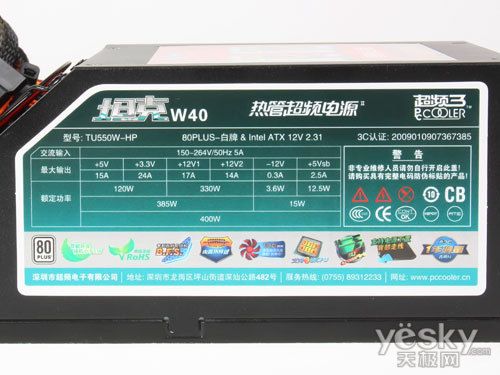

超频三 坦克W40 铭牌

　　电源的铭牌颜色包装相仿，都是使用绿色为主色，是用户最为关心的一部分。坦克W40电源具体型号为TU550W-HP，符合Intel ATX 12V 2.31规格，通过80PLUS白牌认证（在80PLUS官网上可以查询：www.80plus.com）和3C认证（3C认证号为：2009010907367385）。超频三坦克W40电源额定功率为400W，+5V和+3.3V最大功率不超过120W，从型号命名估计，该电源最大功率应该为550W。除此主要信息外，铭牌还将电源的各个优点图标放到铭牌下方，包括主动式PFC、双管正激和待机功耗小于1W以及RoHS等。

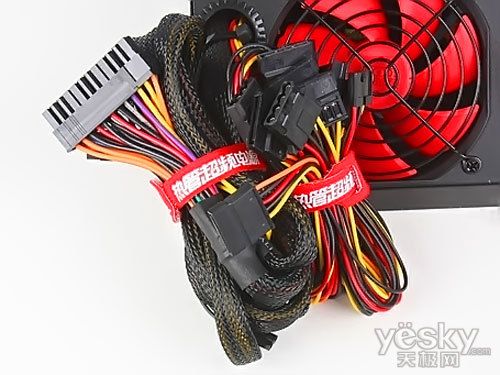

坦克W40 线材

　　超频三 坦克W40的主线材均用黑色蛇皮网包裹，出厂前均用红色扎线带扎好，看起来十分整齐，细节方面处理得当。

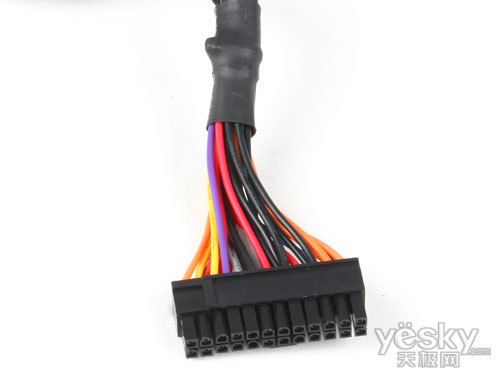

20+4Pin 插口

　　超频三 坦克W40采用20+4Pin自由转换接口，支持24Pin供电接口主板，保持主板供电稳定。


6Pin插口                                  6+2Pin插口

　　一个6Pin和一个6+2Pin显卡电源接口，让W40完全可以支持高端DX11显卡，6个SATA硬盘接口也能满足多种存储扩充需求。

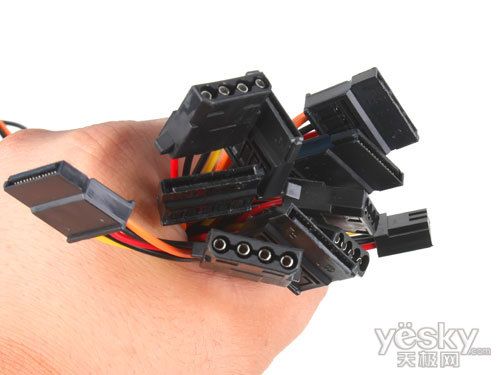

大4Pin与SATA接口

　　多个大4Pin与SATA供电接口，原生支持6个SATA 3Gb/S硬盘阵列。

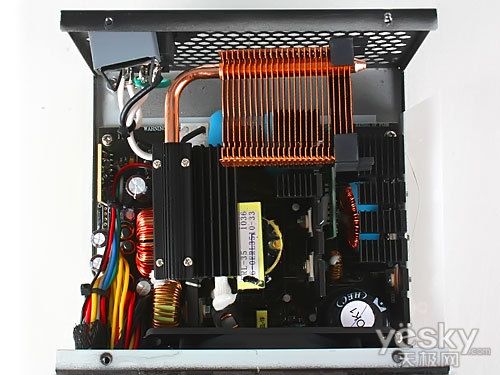

坦克W40 内部整体构造

　　将超频三坦克W40的外壳拆开，终于可以看到坦克W40传说中的庐山真面目，电源采用双管正激拓扑结构设计，内部零件错落有致，三块黑色的梳子式散热片贯穿整个电源，纯铜的热管和鳍片突出热管电源的精髓。

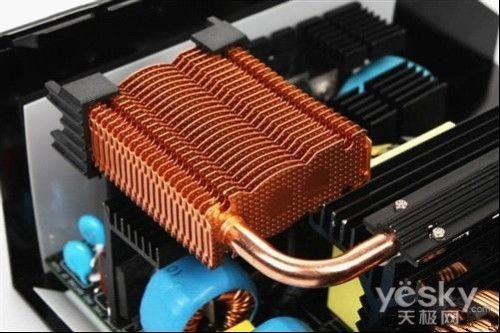

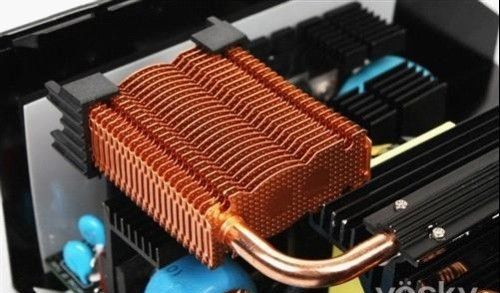

热管穿鳍散热技术

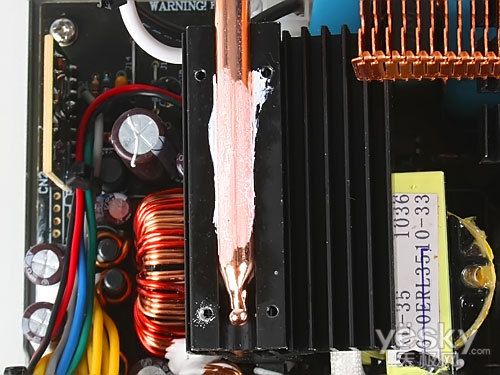

热管接口位置

　　笔者将散热片拆开，可以看到不仅有热管穿鳍散热技术，在接口位置还涂上超频三特制散热硅脂，让接触面更加贴合，加速热量传导。

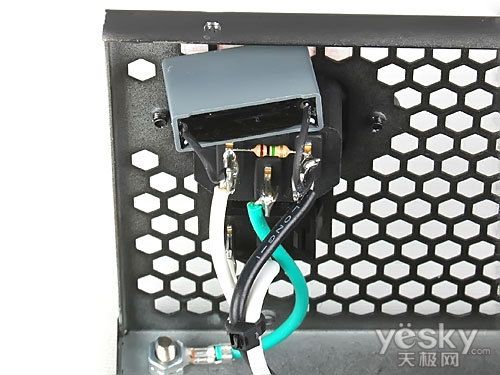

一级EMI

　　坦克W40电源的一级EMI比较完整，带有一个灰色共模电容。

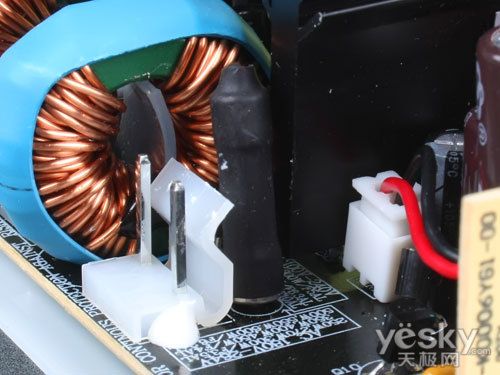

保险管

　　电源共设有两级EMI电路，在两级EMI中间还还设有一个被热缩管包裹的保险管，在电源发生问题的时候有效保护零件不被烧毁。

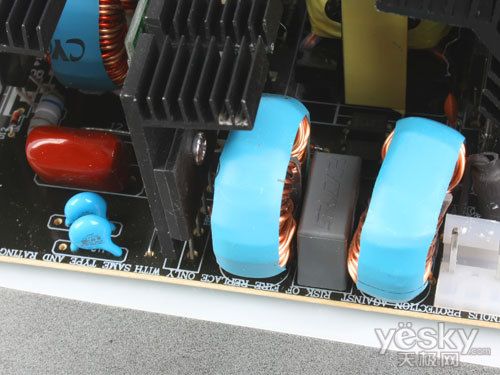

二级EMI

　　二级EMI电路用料就更加是用料十足，由一个X电容、两个Y电容以及两个密集的线圈组成，有效过滤各种干扰信号。由于电源的整流桥紧贴着散热片，我们看不到其型号。

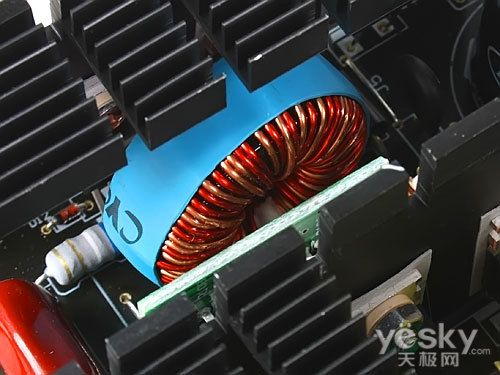

主动PFC线圈

PFC控制芯片

　　坦克W40电源是一款主动PFC电源，拥有硕大而密集的红色主动PFC线圈。主动式PFC电路由高频电感、开关管、电容以及控制芯片等电子元件构成，功率因数高达0.98以上，具有低损耗和高可靠性等特点。在交流转换为直流时能大幅提高电源对市电的利用率，减小转换过程的电能损耗，达到节能减排的目的。

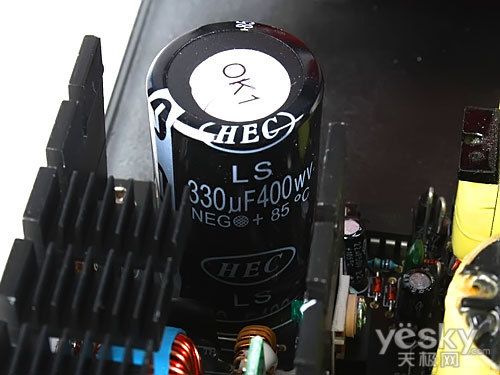

高压滤波电容

　　电源的高压大奶瓶滤波电容是由著名台系产商禾伸堂（HEC）制造的，具体参数为“330μF400wv”，最高可在85℃的高温下稳定运行，质量有保证。

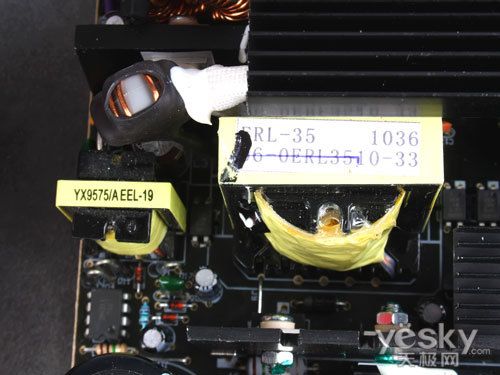

开关电路

　　紧接着看看电源的核心地带-开关电路部分，超频三　坦克W40电源采由一大一小的两个变压器组成。硕大的主变压器能够满足功率输出要求，小的则为辅助变压器。紧挨着两个变压器中间设有一个磁线圈，担当着磁放大的作用。

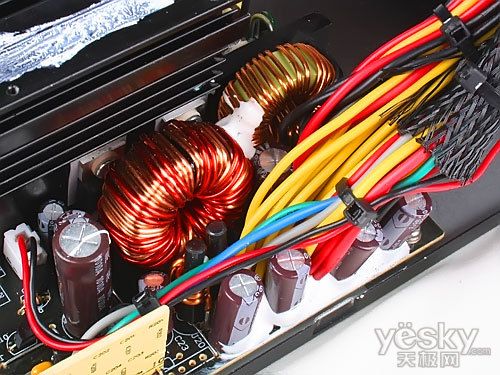

低压整流部分

　　低压整流部分的做工也非常不错，电解滤波电容有序地排列着，配备上大量的整流二极管，均用白色软胶固定，实现到不错的转换和输出的稳定。12V与5V输出线圈铜线十分密集，输出线材部分用了线扎整理，有条不紊。

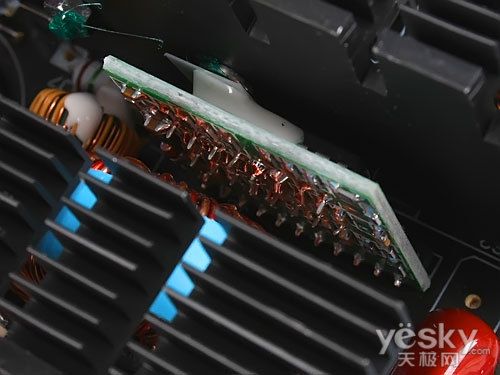

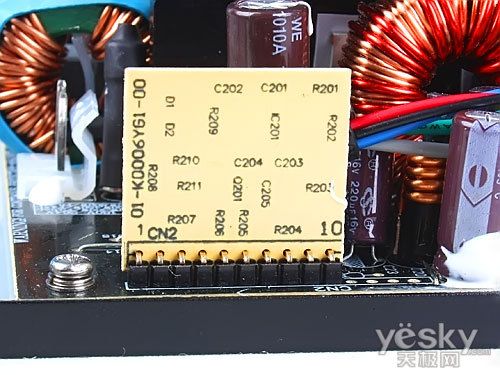

节能控制芯片

　　在低压部分旁设有一块装有节能控制芯片的独立PCB板，由于热管问题，拍摄不到具体型号。控制芯片主要用来控制开关管的导通和截止，从而调节输出电压的高低。其有着像大脑一样的作用，还负责电压过载和电流短路保护，避免因电源固障而导致电脑硬件的损坏。


超频三 坦克W40

　　编辑总结：经过一番拆解，相信大家对新品坦克W40电源有了不少了解。超频三坦克W40电源通过80PLUS白牌与3C认证，在保证高品质、高转换效率的前提下，采用了热导管穿鳍散热技术、B.F.S后斜吹结构以及双滚珠折叶导流风扇等多项专利散热绝技，极大的提高了电源输出的稳定性和使用寿命，同时实现了极致的静音效果！目前坦克W40电源售价为470元，作为一款从外观到内部都带有独特的创新电源来说，十分值得用户选购。
