特别RAID模式 Drobo新款5盘NAS详细拆解

　　说起Drobo这个品牌，许多网友恐怕都不熟悉，就算是我也是第一次接触到这个品牌的产品。不过根据来自上个月的新闻显示，Drobo的英文全称是Data Robotics，总部位于美国加利福尼亚州圣克拉拉市(硅谷)，成立于2005年，主要产品为针对中小企业及家庭应用的桌面NAS。本次，我们收到的测试样品就是Drobo今年的新品，型号为Drobo FS。

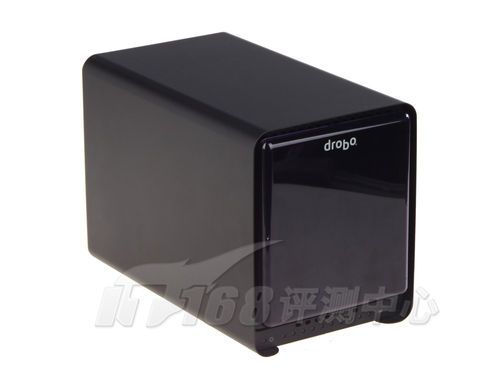

Drobo FS产品外观

5盘位设计

　　本次我们测试的Drobo FS是一款5盘位的产品，很明显这是针对高端用户或者中小企业用户而开发的。更多的硬盘提供了更多的RAID阵列和更大的存储空间。

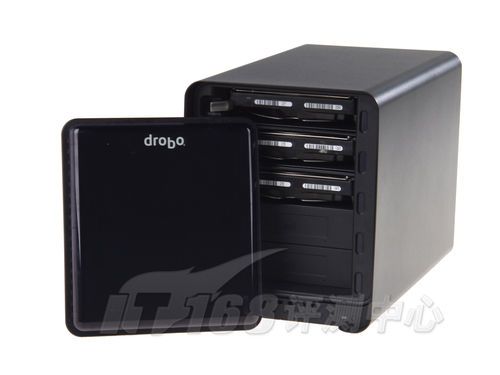

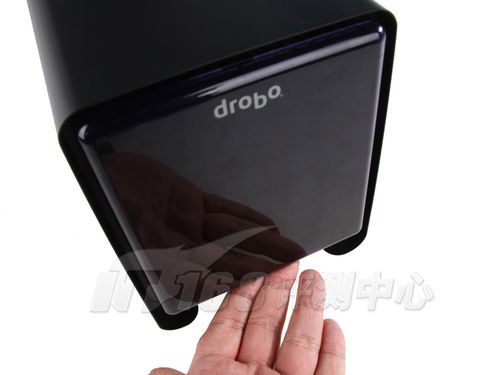

前面板使用磁力吸附，拆卸简单

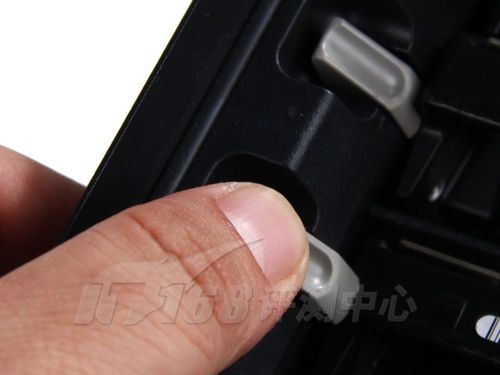

扣具很特别，拆卸免安装

　　Drobo FS的特别之处在于它的前面板，并非是我们之前看到的那种开门或者是抽屉的设计，而是通过磁力吸附在机身上的，拆卸非常简单。而且内部的硬盘安装也都是免工具的，通过卡扣固定。

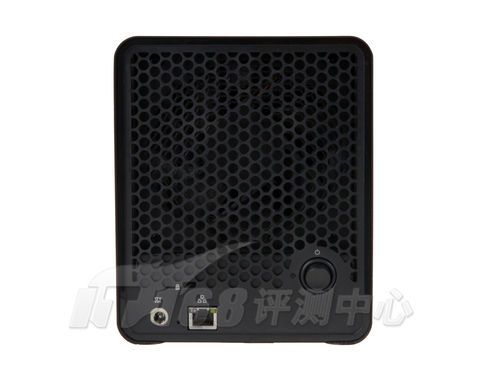

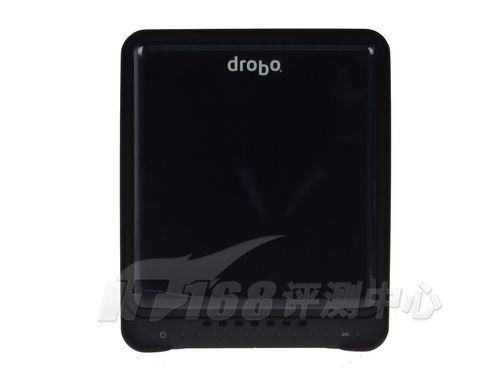

　　我们看到，机身正面设计很简单，背面也仅有一个电源接口、开关和网络接口。背面有蜂窝状的孔，可以为机身散热（其实孔后面有一个巨大的风扇）。

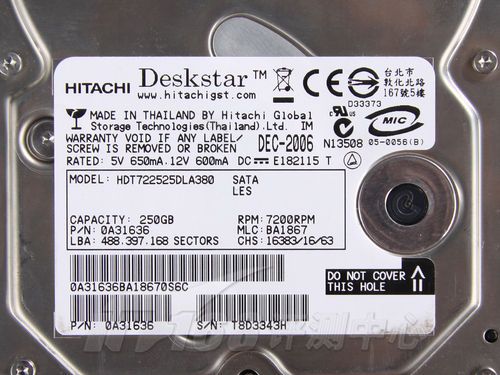

来自日立的250GB SATA硬盘

　　本次测试的Drobo FS随机附带了3块日立250GB SATA硬盘，硬盘型号为HDT722525DLA380。不过随后我们发现，这三块硬盘在通电之后均无法正常工作，估计是运输的途中出现了问题，我们只能改用其他的硬盘替代了。

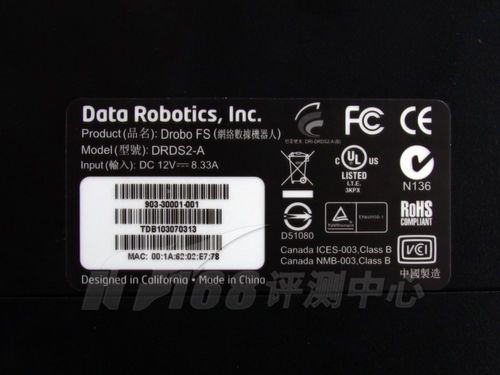

机身底部的标签

　　Drobo FS底部的表现提供了丰富的信息，比较有用的就是网络MAC地址和各种认证标识。比较有喜感的是机身的标注为网络数据机器人，机器人，哈哈，这名字不错。

　　看过了Drobo FS的外观，下面我们就要动手拆卸Drobo FS内部的配件了。

Drobo FS硬盘笼子

　　这就是Drobo FS的硬盘托架，俗称叫做硬盘笼子。从做工来看这个硬盘笼子做得还真不错，非常精细，虽然是塑料材质的，却非常坚固。

Drobo FS的所有配件

　　上面是Drobo FS的所有配件，大家可以看到这内部的配件真是够多的，也可以看出Drobo FS的基本构造。

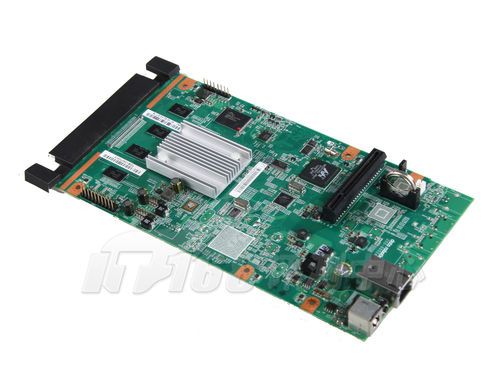

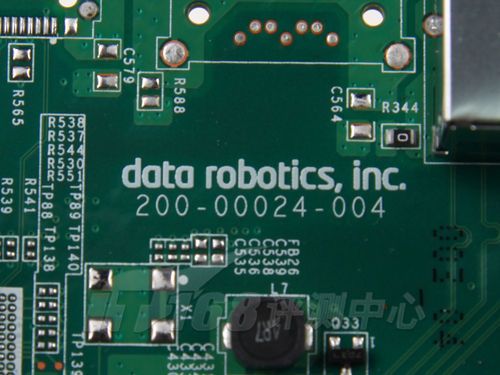

Drobo FS内部的主板

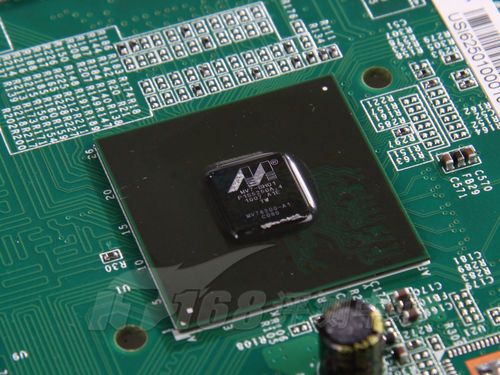

主板使用的处理器——Marvell MV78200-A1

　　我们小心翼翼的拆下了处理器的散热片，看到了这款机器所用的处理器——Marvell MV78200-A1。这是一款嵌入式的处理器，主频为800MHz，L2为512KB。处理器支持DDR2-667 ECC内存，支持最多4个千兆网卡和2个SATA接口。

　　除了处理器之外，我们再来看看Drobo FS内部使用的各个主要芯片颗粒。

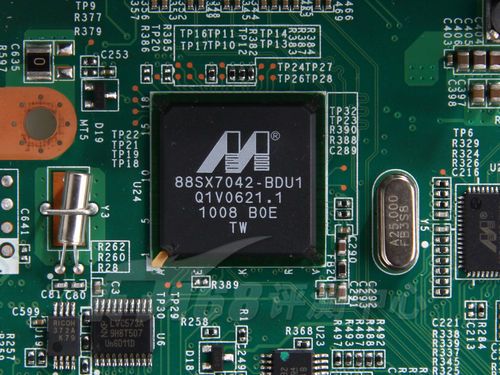

来自Marvell的88SX7042-BDU1，磁盘控制器芯片

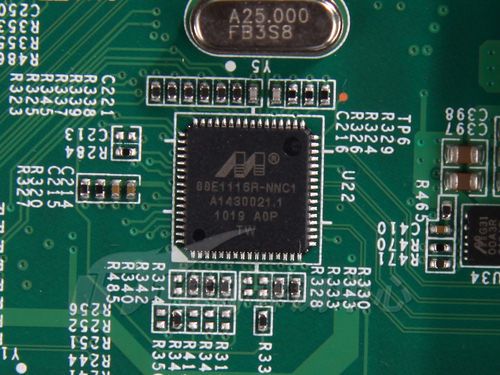

Marvell 88E1116R-NNC1千兆网络芯片

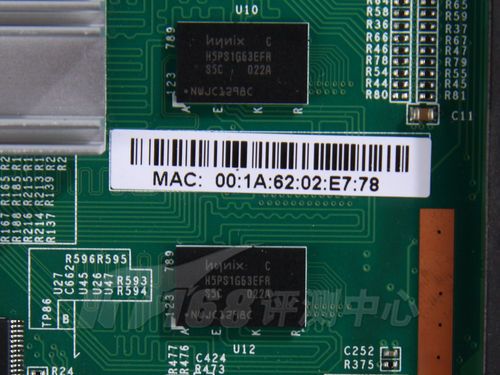

来自现代的内存颗粒，4颗一共提供了512MB内存容量

这是一颗容量为64MB的FLASH颗粒，主要是存储机器所使用的操作系统

　　至此，我们对于Drobo FS的硬件介绍就到这里了。不过让我们觉得新奇的是，Drobo的产品独创了一种名为Beyond RAID的数据保护模式。究竟这种技术是基于什么原理，它又是如何实现的，最终会对系统性能有多大的提升呢？请继续关注IT168评测中心，我们接下来的文章会有全面的测试内容。
