基于Windows CE平台的GPS移动设备设计

　　2．1．4 读写串口

　　利用ReadFile和WriteFile函数读写串口。需要注意的是Windows CE不支持重叠I／O，所以如果在主线程进行大量读写串口操作时，有可能使整个程序陷入缓慢的串口等待中去，因此一般都采用多线程来进行读写串口操作。

　　2．2 GPS数据处理

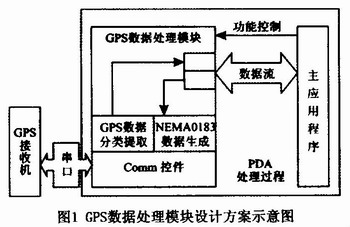

　　GPS数据处理模块的设计方案如图1所示。GPS接收模块通过串口2将定位数据(NMEA0183 Ver2．0)传给开发板，然后应用程序对数据进行处理。在VS2005中，直接利用串口通信方法将定位数据读入，接着进行定位数据的分类，并提取出所需要的信息，同时将这些有用的信息传给主应用程序，主应用程序再将GPS接收模块的控制信息整理成NEMA0183 VER2．0语句。

　　2．3 信号接收与处理

　　GPS接收到位置信号后，系统将对GPS的定位信息进行分解并提取出有用数据。GPS信号接收和处理的过程是：通过串口2将GPS输出的数据传递给开发板，开发板主程序获得目标当前的位置(经纬度坐标)，将接收机获得的GPS数据进行分解，从中得到目标当前的位置和格林威治时间(该时间加上8小时即为我国标准时间)，再将当前位置在经纬度数据库查询，获得当前的具体地点名。

　　经纬度随着开发板的移动是不断变化的，在控件显示时要设定一个TIMER来更新值，本程序设置的是1s，如果在实际应用中移动速度非常快的话可以把TIMER更新值设得更小。

　　2．4 人机界面设计

　　系统采用三星TFT显示屏，分辨率为420×272。人机界面基本功能包括串口选择控件、波特率选择控件、经纬度显示框、地点显示框、“搜星”按钮、“地点查询”按钮、文本框等，具体交互界面设计如图2所示。串口和波特率两个控件为串口选择和波特率的选择，其中串口选择控件提供串口l和串口2进行选择；波特率控件提供有三种设置，分别为4800、9600、19200。“搜星”按钮为打开对应串口，开始从GPS接收模块接收数据。“地点查询”按钮用来显示当地的实际地点名，当搜到星后，按这个按钮，通过查询经纬度数据库，就可以查到对应地名。最下面的文本框显示原始的数据流。

　　3 操作系统移植

　　WinCE 5．0操作系统的移植主要是基于硬件平台进行BSP开发。BSP是基于WinCE 5．0平台系统的主要部分，它主要由一些源文件和二进制文件组成，又称主板支持软件包，它是一个主要由包含启动程序(bootloader)、OEM适配层程序(OAL)相关硬件设备的驱动程序的软件包，另外还可以把上层的应用也放到BSP中。在BSP内部，通过OAL链接到系统核心，而驱动程序和系统配置文件是与OAL层相互关联来完成驱动设备和配置系统的功能。在BSP外部，我们可以看到一个建立在硬件平台上的主板支持包。在开发过程中可以利用开发板运营商提供的BSP包进行操作系统的定制，定制完成后固化到Nandflash中。

　　4 测试

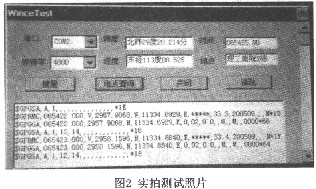

　　因为开发板的串口2直接与GPS接收模块的串口相连，所以串口设置选择串口2。波特率应与GPS接收模块匹配，设置为4800。GPS模块为上电即启动，并且不能关闭，所以点击“搜星”按钮即可接收数据。启动“搜星”按钮后1min左右，就能显示正确的经纬度。点击“地点查询”按钮，能正确显示地点信息。最下面的文本框可以显示原始的数据流。测试时实拍的照片如图2所示。

　　5 总结

　　文章以VS2005为软件平台，利用基于ARM处理器的WinCE 5．0嵌入式开发平台和GPS接收模块，通过合理使用串口通信，实现了GPS数据信号的接收与解码，并利用触摸屏进行显示，已基本具备GPS移动设备的雏形。
