捍卫强劲能量 伟训悍能450电源拆解评测

　　概述：伟训是台湾专业机电厂商，09年末开始正式进驻中国大陆市场。COUGAR 是由德国专业的R&D工程团队 COUGAR GEGMANY 设计开发的计算机相关周边产品，也是HEC/COMPUCASE 旗下针对中、高阶产品与德国合作成立的Retail 品牌。COUGAR结合顶级德国设计工艺科技与HEC/COMPUCASE本身在电源机壳多年的研发经验，所开发出COUGAR全系列具有最高质量水平与创新技术的产品，并通过欧洲严格的质量认证。全线电源产品通过80PLUS认证。

　　本次yesky天极评测室收到的是伟训公司最新推出的伟训悍能450W电源，拥有豪华独特的外观，额定功率450W，该款中高端电源拥有高端的特色，报价仅为549元，十分值得留意。

伟训 悍能450包装

　　炫酷时尚的包装和外观是COUGAR电源非常鲜明的特色，伟训悍能4500W电源采用独特精美的方形礼盒式包装，配上电源的外观图以及抢眼的特点，给人一种高贵大方的感觉。作为日系品牌，伟训COUGAR更是提出了3年包换终身保修的售后服务，十分难得。

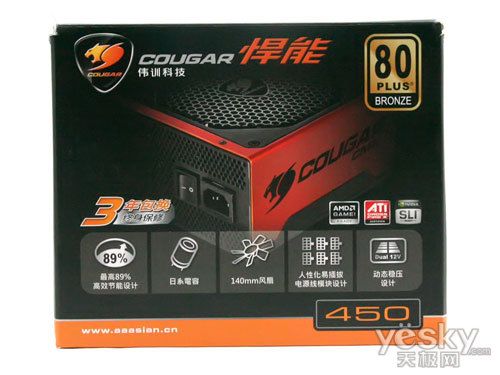

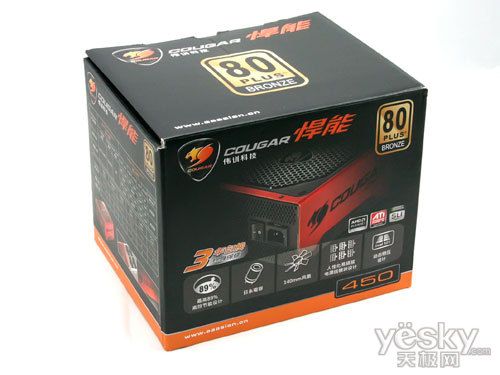

包装正面

　　电源的包装盒主要采用伟训的传统色调，黑色的主色配上漂亮的橙色。除了产品色外观外，伟训还将五个电源的特点印在正中，包括高效节能设计、日系电容、超静音140mm风扇、人性化模块设计以及动态稳压设计。450W的标识十分醒目，据相关工作人员表示，伟训的电源以额定功率为命名，绝不虚标。


包装两侧

　　伟训 悍能450W电源还将其测试的数据，电源的优点以及电源的数据等清清楚楚的列在盒子的两旁，消费者可以从这些数据更深入了解电源。


电源 包装

　　伟训的LOGO与80plus铜牌认证LOGO各占盒子六边形的两个大面，这样做可以更加突出这两点的重要性，让消费者有个更深刻的了解。

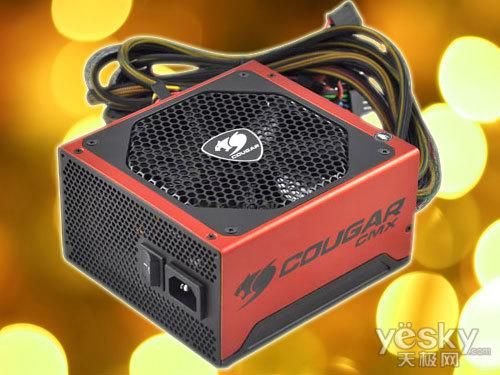

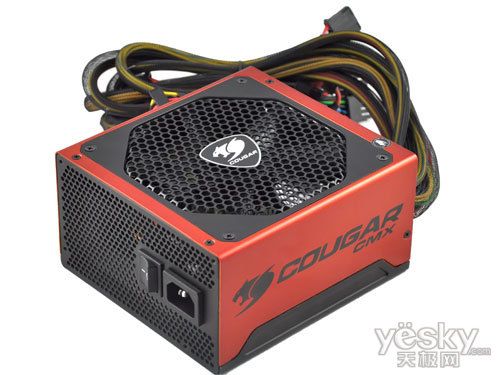

伟训 悍能450

　　悍能450W电源外壳也继承伟训的风格，橙色跟黑色为主体颜色，大气、奢华、高档是这款电源给人的第一感觉。


伟训LOGO

　　伟训 悍能450W电源的外壳两侧，均印上黑豹LOGO及COUGAR字样，显现出十足的大厂霸气。

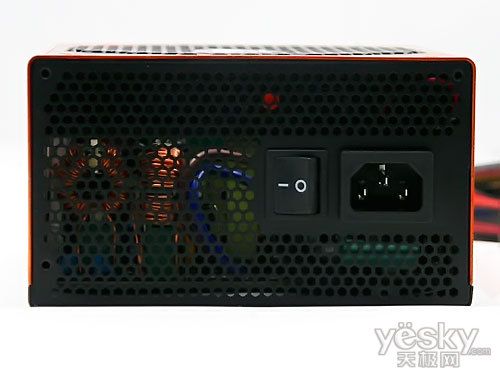

电源尾部

　　伟训悍能450W电源的尾部采用传统的蜂窝式网罩设计，用户可以通过网罩清楚地看见电源里面的零件分布。蜂窝式网状设计有利于提高电源的散热性能，让电源在使用中更加顺畅，输出澎湃的动力，并对防止灰尘的入侵有一定的作用。电源还设有开关按钮，让用户更好地对电源控制把握。

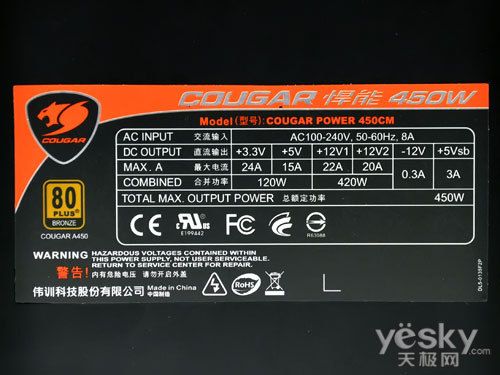

伟训 悍能450铭牌

　　电源的额定功率为450W，采用双路+12V输出，电路通过电流分别为22A和20A，+12V最大输出功率最大为 420W。电源采用主动PFC设计，工作电压可在100至240V电压之间工作。电源还通过了80Plus铜牌认证，最高转换效率为超过了85%，功率因数达到了99%。电源通过CCC标准等安规认证，给用户多重保障。

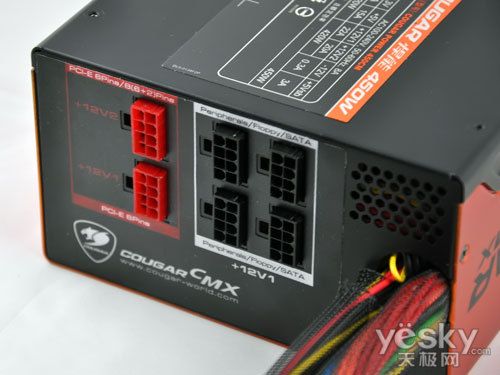

模组化输出

　　伟训悍能450W电源在输出端也设有散热网孔，使其内部散热性能更进一步。电源除了自身带有足够的20+4pin、4+4pin及单口6+2pin、3个SATA以及3个大4pin头等输出线材外，还带有模组块设计，强大的扩展性能是其一项很不错的优点。

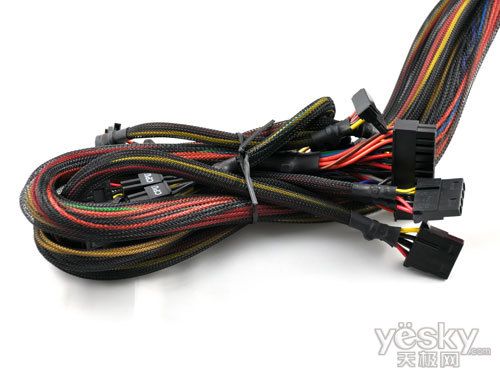

电源线材

　　电源的线材在出厂前就用扎线条给捆绑好，以致没有一种凌乱的感觉，线材全使用黑色蛇皮编织网包裹，细节处理得不错，看起来十分舒服。


电源线材

但笔者在评测过程中发现小小的遗憾，伟训 悍能450W电源并没有配备模组化线材，也许需要用户另行购买。

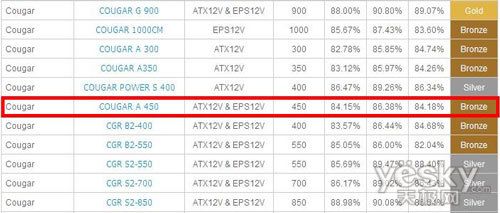

80plus认证

　　伟训悍能450W电源是一款真真正正通过80plus铜牌认证的电源，咱们从www.80plus.com官方网站上可以查询得到，请用户们确定好购买一款80plus电源前，也到官方网站进行查询，以免上当受骗。

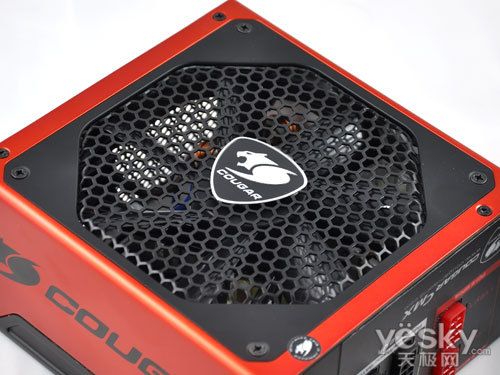

电源散热风扇

电源散热风扇

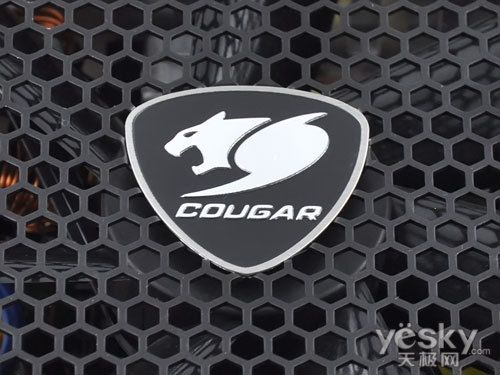

　　COUGAR悍能450W电源采用超大14cm风扇散热，风扇隔离网与一般电源采用的条状隔离网不同，其实用的是蜂窝式网罩，在保证足够风量的同时更加安全，中间的银色伟训LOGO引人注目。大风扇在提供相同风量时转速更低，噪音控制也更为出众。

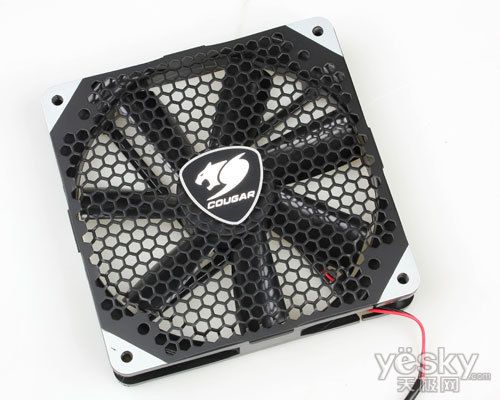

电源散热风扇

　　其隔离网罩可以单独拆下来去灰尘，十分方便。

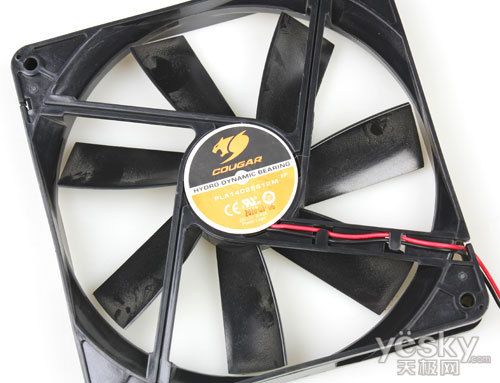

电源散热风扇

　　风扇拥有7片大扇叶，每一片扇叶均使用刀片设计，对风扇的性能产生一定的优化作用，是风量得到增大。

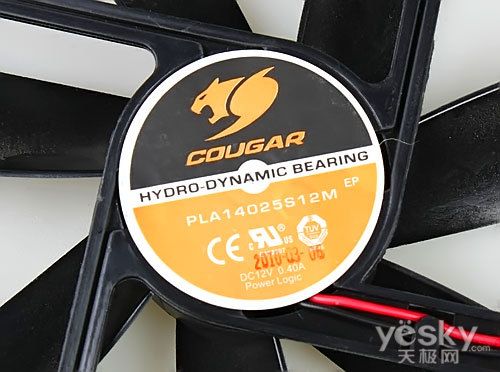

电源散热风扇

　　电源的14cm大风扇是伟训自家生产的，型号为14025s12m，输入电压为12V，电流为0.4A，可以提供足够大的风量，使电源长时间稳定运行。

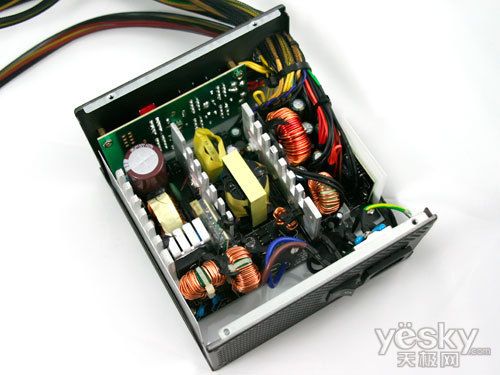

电源内部整体

　　电源的内部比较整洁，黑色的PCB板大方有型，各项元器件排布也比较有序，电源采用主动PFC搭配正激拓扑电路，三片散热片贯穿整个电源，保证散热良好。

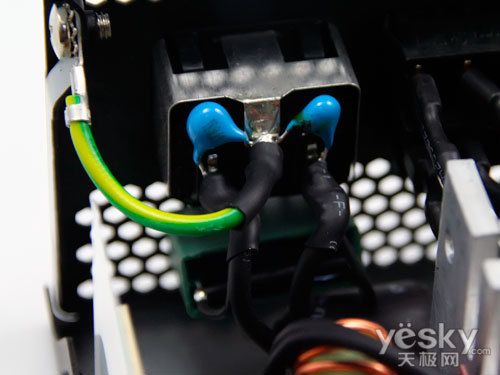

一级EMI

　　市电进入电源后，经过一级EMI电路的滤波，滤除电网中的高频杂波和同相干扰信号，使输出电源更加纯净，同时更重要的是避免电源中产生的电磁干扰泄漏到外部，干扰到其它电子元件和设备，更是防止影响人体的健康。伟训悍能450W电源的一级EMI采用了一个绿色的X电容和两个蓝色的Y电容组成，用料十分扎实。

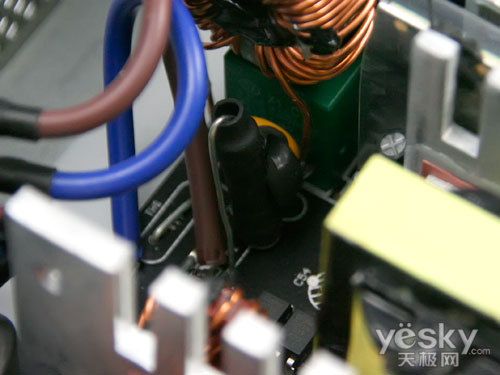

保险管

　　在两级EMI电路之间设有一个被包裹的保险管，被上黑胶固定，保障电源的安全，在发生问题的时候第一时间截段电流，防止烧坏里面的零件。

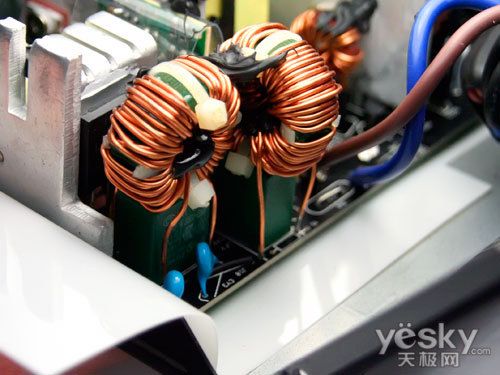

二级EMI

　　电源的二级EMI电路用料更为厚实。双共模电容、双共模线圈、双差模电容以及双差模线圈，一个都不落，份量十足。

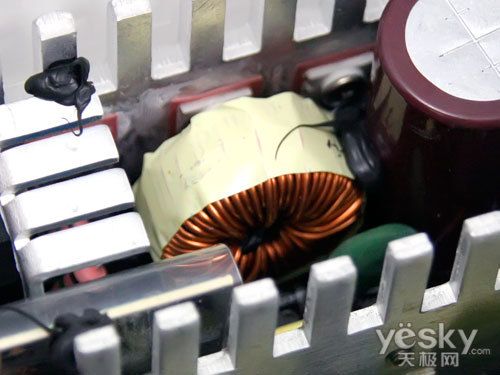

主动PFC线圈

　　电源采用主动PFC设计，看到这颗外形硕大线圈密集的主动PFC线圈，外面还有一层绝缘胶布包裹，高达85%转换率就是从这里来的。

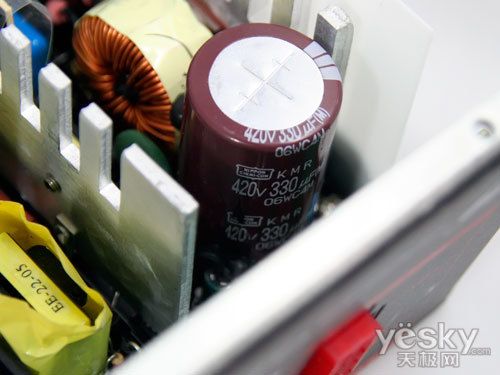

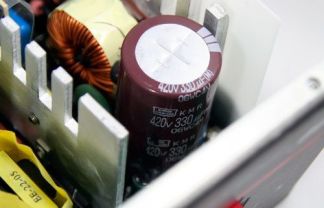

高压电容

　　电源日系Nippon Chemi-con黑金刚KMR的“420v330μF”的大高压电容，质量上有信心保证。

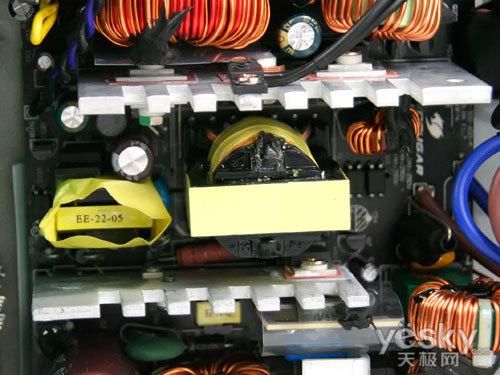

开关电路

　　开关电路部分最大块头的就是主变压器，负责对整流过的交流电进行降压，小的则是辅助变压器。

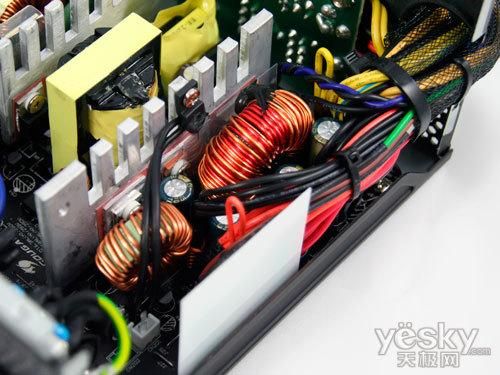

低压滤波电路

　　低压滤波电路部分细节处理不错，线材接口部分均用热缩管保护，不让其外露，由于用料十足，零件密实，笔者寻找不到其小电容的品牌，据包装上所写是日系电容。

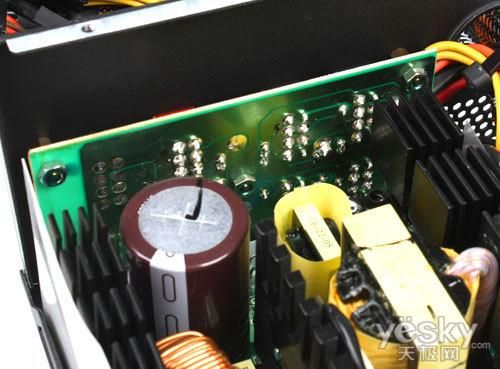

控制芯片

　　PFC控制芯片镶嵌在独立制造的PCB板上，但是由于过于贴近散热片，型号就不得而知了，PCB板后用绝缘胶片保护，十分注重细节问题。电源设有独立DC-DC模块，控制电源的导通，使电源达到节能的效果，同时也对电源起保护作用。同样DC-DC模块也没法拍摄其芯片型号。

模组块PCB板

　　电源模组块的PCB版焊点饱满，没有一丝马虎。

伟训 悍能450

　　总结：经过一番拆解，相信大家对电源的包装、外观及内部都有相当的了解。外观的大气，外壳的结实，内部做工的扎实都让人对该电源动心。伟训悍能450W电源采用真主动PFC设计，真正80plus铜牌验证，绿色节能，令人满意。额定功率450W，绝无虚标，线材插口丰富，还设有模组化设计，适合中高端的用使用，售价仅为549元，喜欢的朋友不妨多加留意。
