眼见为实 DiabloTek PHD350电源拆解!

     随着现在的DIY硬件的飞速发展，性能越来越强，对于供电的要求也越来越高，想要拥有稳定的平台，就必须要有一个强劲的电源。如果说CPU是主板的大脑，那么电源就绝对是机箱的核心。挑选一个好电源，可能是您非常棘手的问题。目前市场上有很多国内的电源品牌，从外观到价位上都趋于同质化，让消费者很难挑选。而真正优质的电源产品，不仅在外观和价位上有着相当的实力，内在设计，元件用料等都很考究。而真正能了解产品优劣的方法就是拆解，当然，普通的消费者没有这方面的条件，而了解一个品牌只要您看到其产品的拆解评测的话，整个品牌的风格和实力就能有所了解了。

     今天来到IT搜购网评测室的产品是来自欧美品牌的DiabloTek PHD350，是小编在太和电子城逛到“Intel至尊地带”的时候发现到的。DiabloTek品牌的电源可能很多玩家都没听过，DiabloTek是欧美最知名的电源生产厂商，和很多大厂都有着密切的关系，旗下产品口碑非常不错，质量上乘，价格适中，中高低端电源一应俱全。说起DiabloTek这个品牌，近几年主要市场在欧美，旗下的电源产品过各级别80Plus的有很多。而大家要知道，欧美人民的口味可跟国人是不一样的，“吃汉堡的和吃米饭的”要求和标准都不一样，到底这款产品品质与做工如何，小编今天就发扬庖丁解牛的精神，为大家仔细剖析一番。

DiabloTek PHD350电源外观

     DiabloTek PHD350电源定位于中低端用户，市场价格仅有179元，但是从产品设计和做工用料上均属上乘。从进入国内市场开始就进行了长时间的调研和分析，不仅对国内市场还是玩家口味，在秉承严谨扎实的设计制作风格的基础上，从外观到内部设计，从用料到产品细节都经行了细致的修改，不仅没有一点的走味，而是更加完善更加成熟。相对于市面上很多主流产品来说，DiabloTek PHD350无论是供电能力还是节能效果上，都有过人之处，那到底这样一款DiabloTek PHD350电源能够给予我们什么样的一种期待，事不宜迟，我们马上进入详细拆解评测部分。

DiabloTek PHD350电源外观

     DiabloTek做为欧美系品牌，在设计理念上有着浓厚的欧美风格，但是为了符合国内玩家和市场的口味，本次来到IT搜购网评测室的DiabloTek PHD350电源是经过长期研究修正过的版本，从铭牌标识到风扇尺寸等细节都有了较大的改观。

DiabloTek PHD350电源外观

     全黑化风格，沉稳又不失华丽。银色LOGO位于12CM大风扇的外侧防尘网罩上，为电源本身又增添了几分活力。听DiabloTek内部设计师的讲述，原来本来想沿用绿色风格的LOGO，这样显得清新绿色一些，但是更亮眼的单银色点缀才能更加符合DiabloTek低调中透着科技内涵的品牌形象。延续着欧美电源一贯的风格，这款Diablotek PHD350电源外观相对朴实，全黑的0.8mm镀镍金属外壳，加上磨砂工艺，充分体现出资深厂商在品质表现的独到之处。

DiabloTek PHD350电源

     DiabloTek PHD350电源通过了国内CCC认证的检测，有着专属唯一的3C认证号，并在电源表面做出标示，该序列号可以在3C官方认证网站查询到。细心的玩家可以注意一下，这是很多国内电源品牌，甚至很多大厂都会避讳的做法，更有可能会使用其他产品或品牌的3C认证号。从正规角度上看，DiabloTek在进入国内市场时做足了功夫。

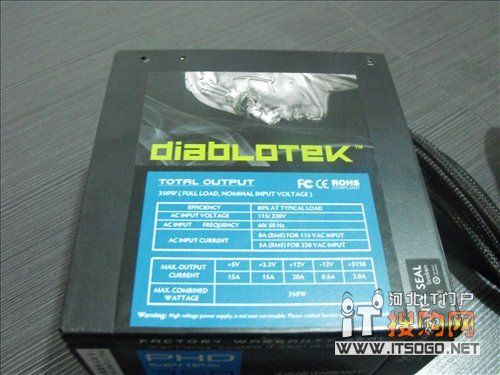

DiabloTek PHD350电源的铭牌

     DiabloTek PHD350电源的铭牌清晰完整，参数数据表示清楚，虽然本次到评测室的版本还未启用中文，这也让我们看到了一丝欧美味道，据DiabloTek的设计师表示，将会在近期推出的小的修正版中完全替换掉英文的铭牌，这样更多的国内玩家都能方便清楚的看清铭牌的含义了。DiabloTek PHD350电源包装沉稳不浮夸，很配合该产品平民级的定位，不过电源掂在手里倒是沉甸甸的，从一定程度上给小编很实在的感觉，在后面的拆解部分会看到内部做工细节及用料。

     从铭牌我们可以清晰的看到，DiabloTek PHD350电源标称满载峰值功率350W，这也符合型号的标示，并不像很多电源玩弄的数字游戏，在型号上容易让消费者混淆上当。电源采用双路设计12V 供电设计，+12V1的最大输出电流为20A，+5V最大输出为15A，而+3.3V设计电流达到了15A，这也为超频的玩家带来强劲的后盾。电源转换率为80%，这与改产品额定280W的标称十分符合。

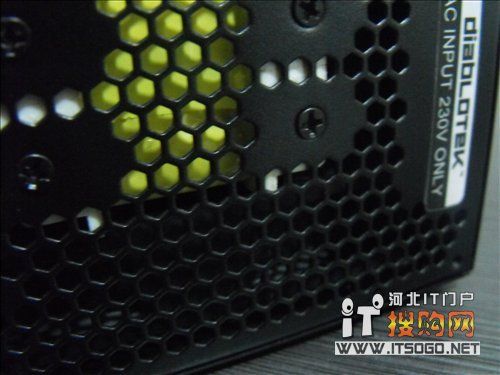

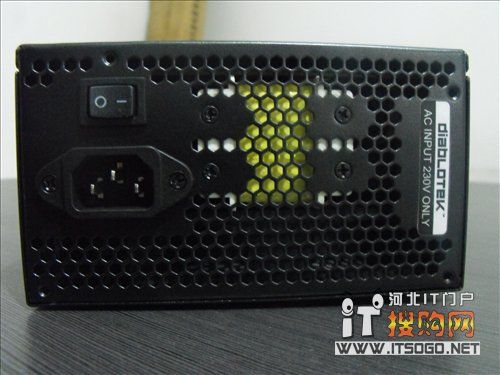

DiabloTek PHD350电源的背部散热孔

DiabloTek PHD350电源

     DiabloTek PHD350电源后方蜂窝状的散热孔有效的保证电源的温度。在电源输入接口旁边设计了一个电源开关，断电时可以不必拔插头或者关掉插线板开关，非常实用。对于电源开关很多消费者觉得这并不稀奇，但是请您回想一下，价格在百元左右的市面主流电源产品，能够慷慨到加入电源开关的其实并不多，这其实也就是品牌对产品细节的把握和设计理念问题，一个电源开关不值几元钱，而有没有对于消费者来说就不一样了。

DiabloTek PHD350电源提供的电源开关

DiabloTek PHD350电源后方蜂窝状的散热孔

DiabloTek PHD350电源的风扇

     DiabloTek PHD350电源散热系统采用常规的12厘米主动式散热风扇，对于一款额定功率280W的电源来说12CM风扇足以应付。另外，在电源后方的导风口也比较密集，开口较大，有利用热风排出机箱外侧。

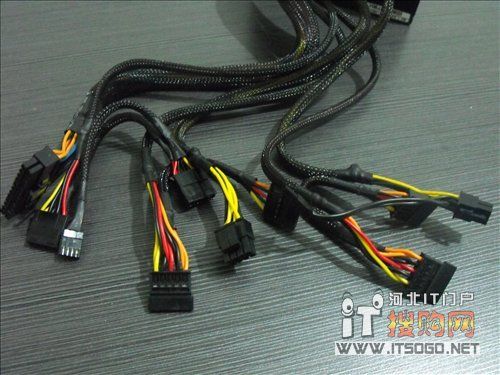

DiabloTek PHD350电源线材总览

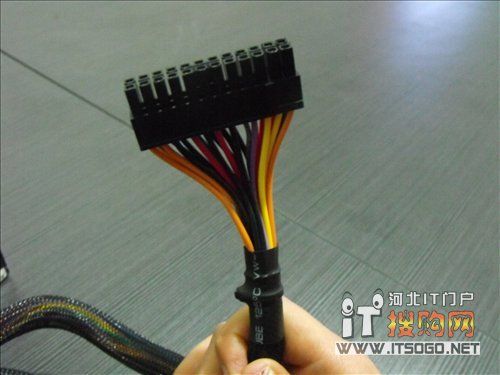

DiabloTek PHD350电源的接口

DiabloTek PHD350电源的接口

     DiabloTek PHD350电源的接口方面，包含了1个20+4PIN主供电接口、4个SATA供电接口、2个大4PIN（D型）供电接口、2个4PIN供电接口、1个 6+2PIN显卡辅助供电接口、1个8PIN辅助供电接口、1个软驱供电接口，完全能够满足主流平台的供电需要。

     不过这里请细心的玩家注意一下，从接口数量上看，DiabloTek PHD350电源十分厚道的提供了4S+2D的设计。解释一下4S就是4个SATA接口，2D就是2个大4PIN（D型）供电接口。为什么要说这个？国内很多电源产品为了节省成本，一般都采用3S+2D甚至2S+2D的设计，对比来看DiabloTek真的很厚道，并且讲究实用性。另一个讲究实用性的表现就在于4个SATA接口是两两分离的的，这也为玩家在使用时跨越性接入更多外设提供的可能，那么那些2个SATA在一根线上的产品，总会让您崩溃的。

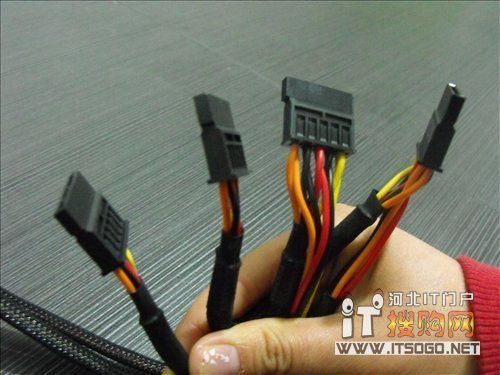

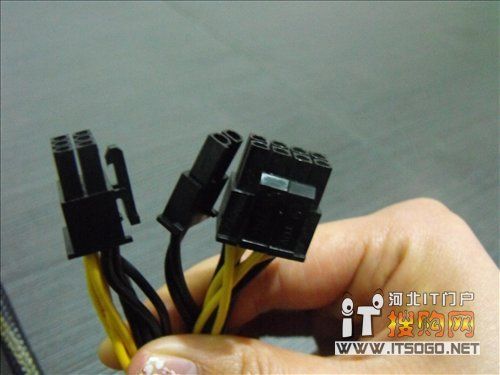

DiabloTek PHD350电源接口特写

DiabloTek PHD350电源线材特点

     DiabloTek PHD350电源的线材设计严谨，用料讲究。外包蛇皮网层韧性极强，每根线终端都捆扎好，并用胶皮覆盖。细节决定成败，对于一个市场价格仅179元的产品来说，这样的细腻的设计让人大呼超值。DiabloTek PHD350电源赠送一个官方提供的捆扎线，不仅美观使用更加方便。

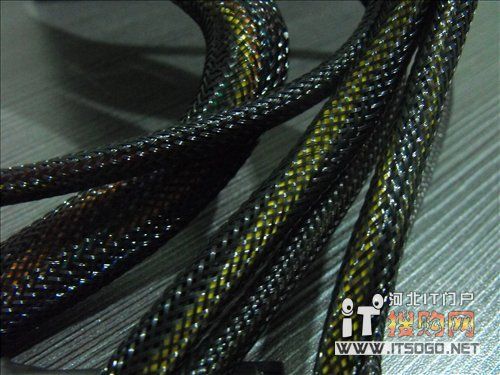

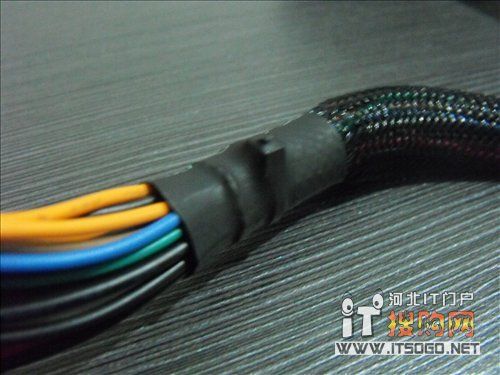

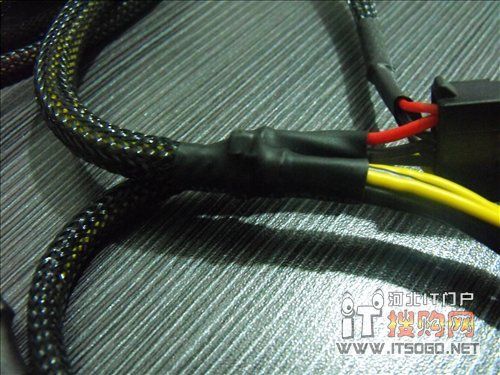

DiabloTek PHD350电源线材细节

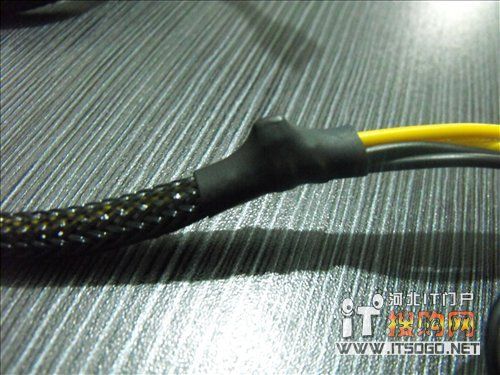

DiabloTek PHD350电源线材细节

DiabloTek PHD350电源线材细节

DiabloTek PHD350电源线材细节

DiabloTek PHD350电源提供的捆扎线

DiabloTek PHD350拆解

DiabloTek PHD350电源内部

     拆开DiabloTek PHD350电源，映入眼帘的是丰满的原件和清晰缜密的设计。俗话说内行看门道，外行看热闹。小编并不很内行，但从外行角度小编可以给大家讲述一下小编的感受。我们就从功能区是否完整和扎实方面分别讲述，包括内部空间、外壳、散热风扇、1、2级EMI电路、PFC电路，散热片、高压滤波部分、低压滤波部分、线圈缠绕等。

     先说说DiabloTek PHD350电源的内部空间，从上图我们不难发现，DiabloTek PHD350电源内部设计规整，PFC电感采用分离式，元件排布讲究并不紧凑，这就为电源内部提供了更大的空间，而这个空间也为电源的散热提供了保证，顶部12CM风扇引导的斜式散热风路，在电源内部得到很好的导向，风压上也得以控制。

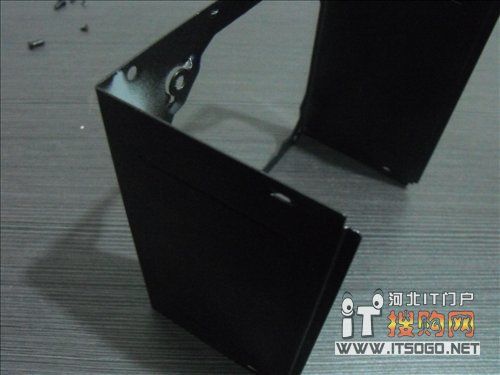

DiabloTek PHD350电源外壳

     DiabloTek PHD350电源外壳采用全黑的0.8mm镀镍金属外壳，韧性好，不易变形，这也是电源给人厚重感觉的第一步。

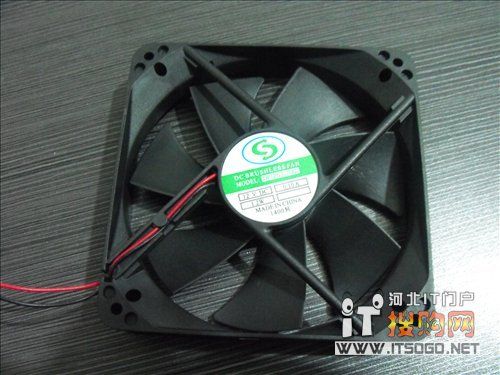

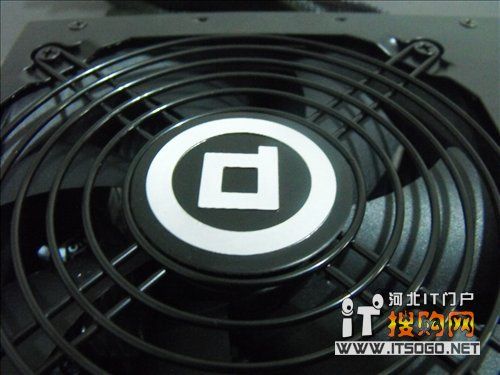

DiabloTek PHD350电源风扇

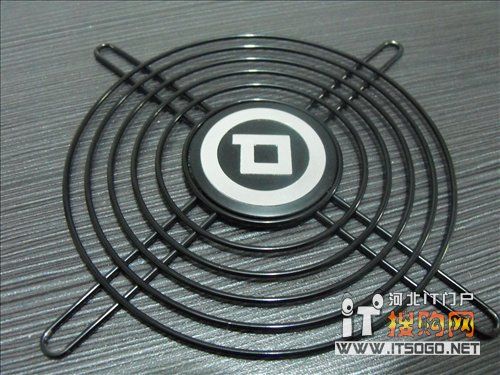

DiabloTek PHD350电源防尘网

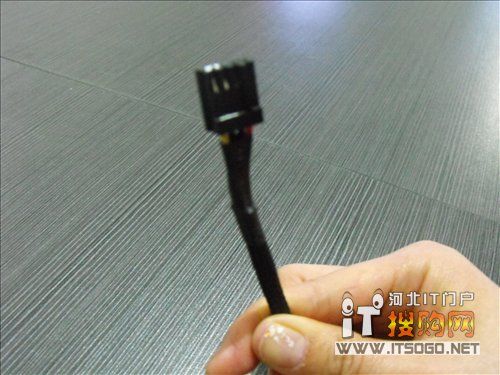

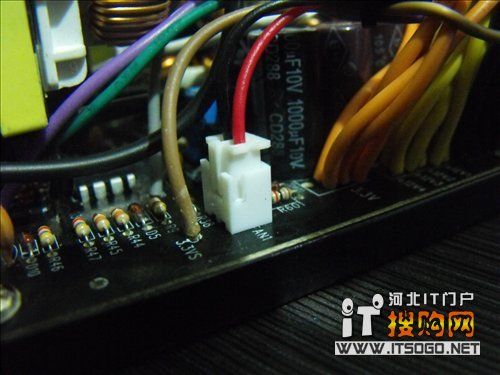

DiabloTek PHD350电源的风扇采用接口连接，为更换提供了可能

     DiabloTek PHD350电源采用12CM大风扇设计，这与国内流行的设计风格相同，但是在开始未修正版本的设计上，采用的双8CM的欧美风格设计，这也看出了 DiabloTek在国内玩家感受和国内市场接受程度上下了很大功夫。现在版本采用的是12V，0.10A输出的静音液压散热扇，其功率为 1.2W，1400转的转速散热能力值得肯定。

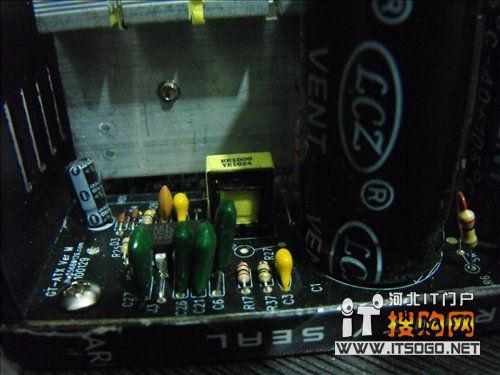

DiabloTek PHD350电源的一级EMI电路

     DiabloTek PHD350电源的一级EMI电路相对完整，X和Y电容布局和分工相对明确，并配有一个差模电感，电路PCB板上焊点清晰，能够起到较好的市电过滤作用。

DiabloTek PHD350电源配有接地线

DiabloTek PHD350电源的二级EMI滤波电路

     DiabloTek PHD350电源的第二级EMI滤波电路完整，丝毫没有偷工减料，主要作用是对输入电流进行进一步的滤波，以便让电流达到比较纯净的状态，方便进行整流处理。经过EMI滤波后电流就是干净的交流电了，没有杂波和电压的尖峰出现。这之后电流进入整流桥，DiabloTek PHD350电源的设计完整。

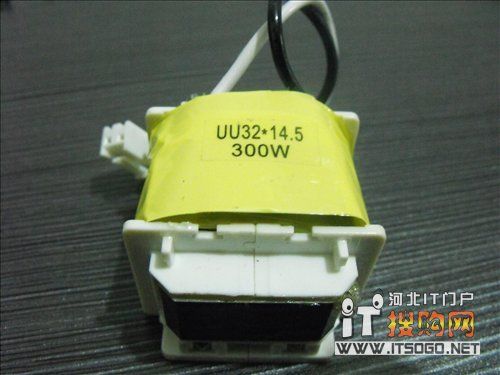

DiabloTek PHD350电源的被动PFC电感

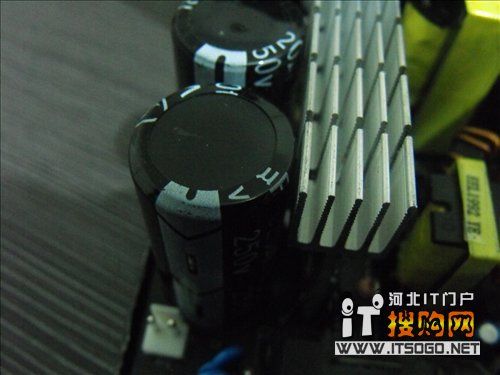

DiabloTek PHD350电源的高压滤波电容

DiabloTek PHD350电源的高压滤波电路

     DiabloTek PHD350电源采用被动PFC架构，分离式被动PFC电感安装在电源的外壳上，高压滤波部分由两颗硕大的250V，820μF电容负责，发热量较大的元件部分背靠开放式的散热片，增大与空气接触面方便带走热量。另外，高压部分提供一个保险管做输入的过流保护，这样安全系数大大增加。

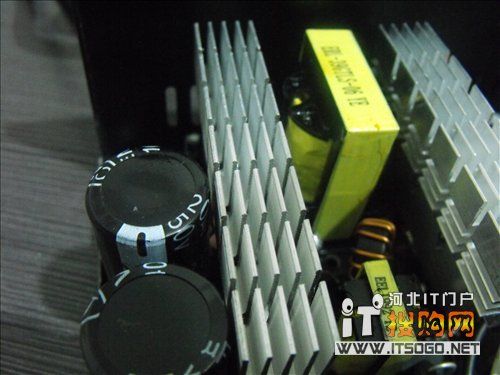

DiabloTek PHD350电源电源内部散热片

     DiabloTek PHD350电源内部设计两道厚厚的铝制散热片，背靠主要发热元件，用料上没有因为产品定位而削减，这也是该产品厚重的一个原因。

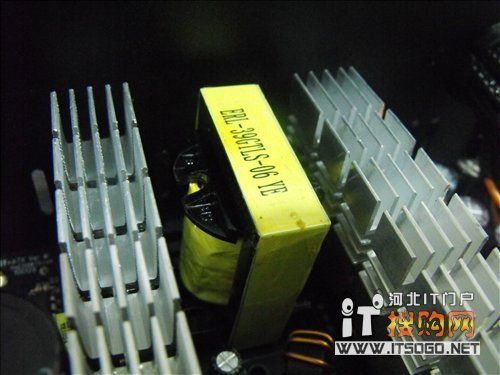

DiabloTek PHD350电源主变压器

DiabloTek PHD350电源5VSB的变压器

     DiabloTek PHD350电源为待机5VSB提供单独的电路设计，单独的5VSB变压器，保证待机稳定的同时，也为实现远程MODEM唤醒或者网络唤醒功能提供了保证。

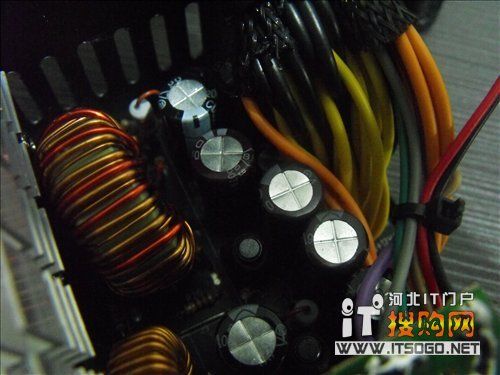

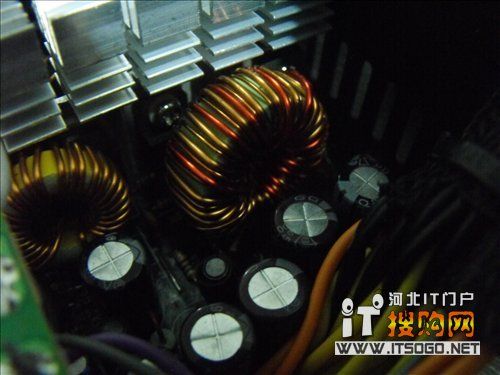

DiabloTek PHD350电源低压部分细节

     由于采用了被动PFC电路设计，电路的变压整流部分，由主变压器、驱动变压器和待机变压器三大优质元件构成。电流由开关管轮流导通变成脉冲电压，并输送到主变压器，由变压器实现降压目的。驱动变压器作用是驱动开关管工作，待机变压器的作用是为电源主电路供电，同时主板唤醒功能也通过它实现。它们各自进行有效的分工，给DIY平台各部分提供稳定和优质的电流供应。DiabloTek PHD350电源低压部分线圈缠绕平整饱满，这也是DiabloTek一向注重细节的设计风格。

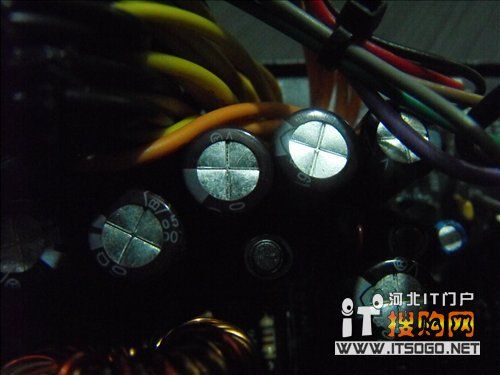

DiabloTek PHD350电源低压部分细节

DiabloTek PHD350电源低压部分细节

     总结：总的来说该款电源还是相当不错的，对于大多数主流电源而言，要实现重大的技术和应用突破已经很难，该款DiabloTek PHD350电源能够从一系列的小细节上入手作出相应的优化改造，以进一步提升DIY玩家的使用感受。性能和做工方面也有着强悍的表现，其支持完整的过电压、过电流、过负载保护，使用更安全；采用ASIC电子设计技术和最新无铅生产技术制成，符合全球RCHS绿色环保规范的环保型电源。峰值350W的功率能满足广大用户的需求，该款电源还有着非常诱人的179元的价格，IT搜购网的网友更可以以159元的价格入手，非常值得选购，有兴趣的朋友不妨多关注下。另外，该电源的实测部分马上推出，请广大网友继续关注我们IT搜购网的文章。
