顺达秋霸630电源拆解评测

　　概述：低碳环保在如今已经是大势所趋，消费者越来越倾向使用节能电源，在节能的同时又能兼顾稳定的更加难能可贵。顺达在国内电源行业一直被消费者熟知，无论是从电源的包装还是用料，都可以看出顺达的用心之处，而顺达秋霸630电源就是其中之一，秉承着低碳又节能的宗旨，为广大消费者提供了一个不错的选择。而最近天极评测室收到这款节能电源，现在就让笔者为大家带来这款电源的拆解评测，一起来看看吧。

1.顺达 秋霸630电源　包装

　　顺达 秋霸630电源的包装十分大方，一个四四方方的大盒子，以灰色和黑色为主色，该产品的特色以及亮点也印在了上面，让购买者一目了然。

顺达 秋霸630电源包装正面

　　一如既往的“三年质保，全国联保”的金牌服务承诺清楚标准，售后服务不成问题。

顺达 秋霸630电源服务承诺

　　也许是为了让更多消费者认识该品牌文化，祥顺企业特意在包装背后注明了其企业介绍以及企业文化，这样的做法笔者觉得十分不错，让消费者认同企业文化从而促使对该品牌更加信赖。

顺达 秋霸630包装背面

2.顺达 秋霸630电源　外观

　　打开包装之后，能看到秋霸630的本体，和附送的电源线，还有一本说明书以及质保卡。秋霸630电源用料足本从它的重量就可以看出来，小编从盒子中拿出来的时候就能感觉到沉甸甸的手感。它的外壳采用了高端电源主流的镀镍处理方法，整体全黑化的外壳有效地防止了大量辐射，同时也增加了整个电源的金属感和厚重感。

顺达 秋霸630电源外观

顺达 秋霸630电源外观

　　电源的顶部，笔者发现顺达将该电源的5个以生动的图片加上少量的文字，深刻的解释给每一位使用客户知道，双8Pin接口，主动式PFC设计，14cm的大液压风扇，节能省电的IC以及四倍铜的优点表露无为。

顺达 秋霸630电源外观

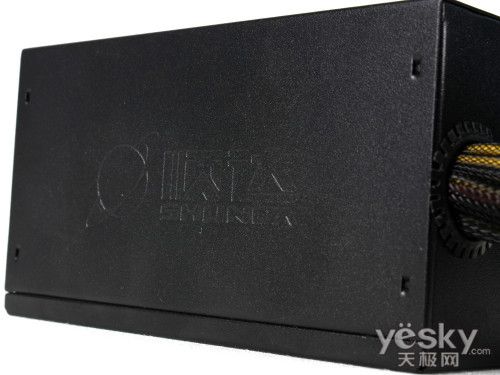

　　电源的一旁还有一个用冲压技术印出来的顺达LOGO，十分具有大厂的风范，尽显气派。

顺达 秋霸630电源顺达商标

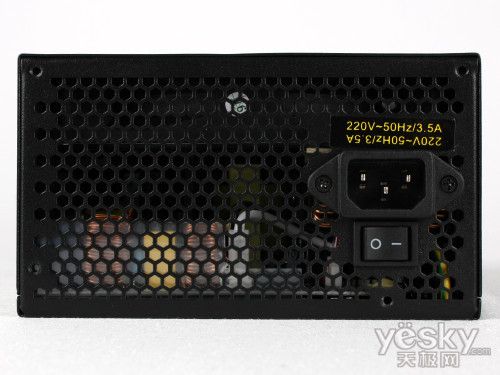

　　顺达秋霸630的尾部采用典型的蜂窝式网罩设计，用户可以通过网罩清楚地看见电源里面的零件分布。蜂窝式网状设计有利于提高电源的散热性能，让电源在使用中更加顺畅，输出澎湃的动力，并对防止灰尘的入侵有一定的作用。在电源输入口上方贴着电源的使用电压“220V、50Hz、3.5A”，下面还设有独立的开关，方便用户在使用中对电源的控制。

顺达 秋霸630电源蜂窝式网罩

　　顺达电子在设计方面也处处以绿色为主，这从电源的各个方面可以看出来。顺达秋霸630的铭牌使用一种略带荧光的绿色与黑色搭配，特别醒目突出。从参数我们可以看到，该电源使用双路+12V输出设计，每路12V电路可允许通过电流为19A，每路电路的颜色都清楚标出，通过SASO、CB以及国家3C安全认证等安全认证。唯一一点不是太满意的是，作为一款中高端电源，顺达秋霸630电源并没有标出其额定功率，这点令笔者有点不解。但是消费者如果要知道的话，可以通过电源标出的电流计算得出，经过验证查实，该电源额定功率为 400W。

顺达 秋霸630电源铭牌

3.顺达 秋霸630电源　线材

　　在电源输出一侧，一张黄色的使用注意事项特别醒目，这样可以加大用户的关注，保障使用时不会出错。

顺达 秋霸630电源提示贴纸

　　为了保障电源的散热性能，顺达 秋霸630在线材输出口附近还设有条形的通风口，线材口还用胶圈给固定，以免使用过程外壳对线材造成损坏。

顺达 秋霸630电源输出散热口

　　顺达秋霸630的电源接口部分除了20+4pin、4+4pin接口外还提供了两个6pin接口，可满足中高端显卡的需要;另外还提供了6个SATA接口和3个D型口。

顺达 秋霸630电源线材

顺达 秋霸630线材接口

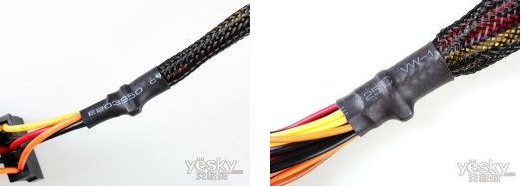

　　在蛇皮网的末端，还采用了带磁环的热缩管收尾，抗干扰能力更胜一筹。

顺达 秋霸630线材细节

4.顺达 秋霸630电源　散热风扇

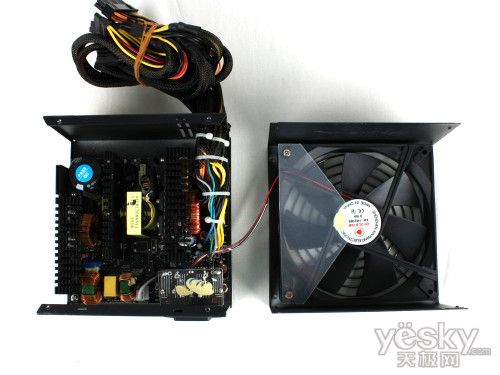

顺达 秋霸630电源拆开外壳后的样子

　　顺达 秋霸630电源散热采用了14cm的大风扇，电源风扇来至一个叫XIN WANG公司生产的型号为14025的风扇，电压12V，电流0.18A，最大噪音28dB,60，000小时以上超长寿命。风扇的一旁有块中间留空的胶片隔开，既能有效防止线材接碰风扇，又不妨碍电源散热片的散热。

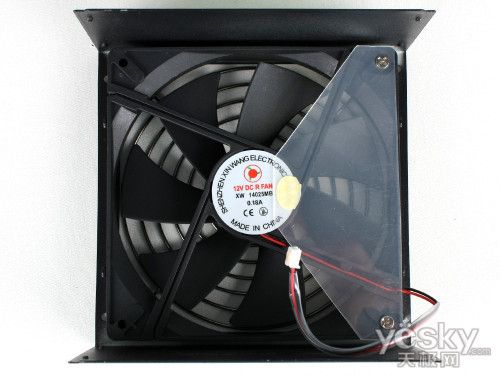

顺达 秋霸630电源散热风扇整体

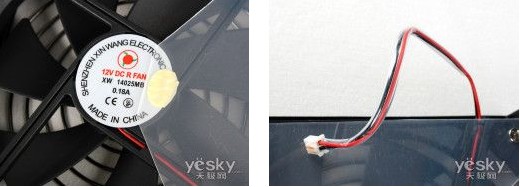

顺达 秋霸630电源的散热风扇规格及细节

5.顺达 秋霸630电源　EMI电路

　　下面我们来看看顺达秋霸630电源的内部。秋霸630电源内部的各处连接线和部件也有序排列，没有给人凌乱的感觉，黑色的PCB让人觉得更高档。三块散热片能快速传导电源内各元件所产生的热量，确保电源内部各元件能在正常的工作温度下工作。

顺达 秋霸630电源内部整体

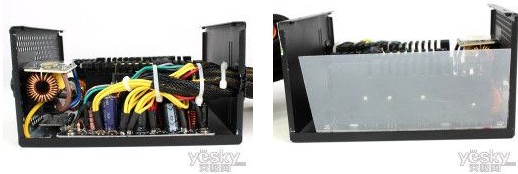

顺达 秋霸630电源侧面

　　顺达秋霸630的一级EMI电路镶在独立PCB板上，由一个X电容、两个Y电容、还有两个共模电容组成，线材接口处均有热缩管保护，PCB板上的焊点也十分整齐，相当饱满。

顺达 秋霸630电源一级EMI电路

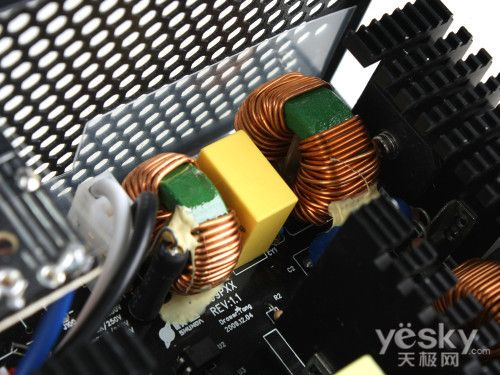

　　二级EMI电路也相当整齐，共模电容，共模电感以及差摸电容一个不落，十分完整。

顺达 秋霸630电源二级EMI电路

6.顺达 秋霸630电源　高压滤波及开关电路

　　主变压器与辅助变压器的开关电路，磁放大线圈保护的相当不错。

顺达 秋霸630电源主变压器(大)、5VSB变压器(小)以及3.3V磁放大线圈

顺达 秋霸630电源硕大密集的主动PFC线圈

　　顺达 秋霸630电源的PFC电路高压滤波电容使用了来至台湾的富之餘。

顺达 秋霸630电源PFC电路高压滤波电容(HEG 330μF)

顺达 秋霸630电源温控芯片

7.顺达 秋霸630电源　低压滤波电路及总结

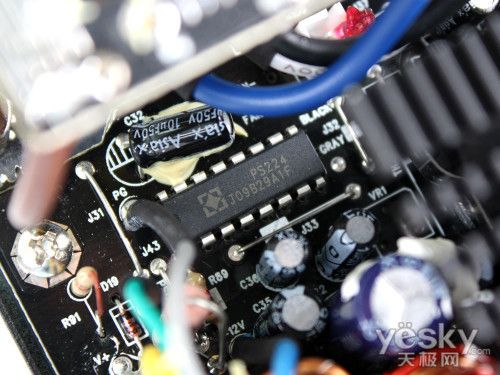

　　在低压滤波附近，还有一块型号为Ps224的电源主控制芯片，主要用来控制开关管的导通和截止，从而调节输出电压的高低。其有着像大脑一样的作用，还负责电压过载和电流短路保护，避免因电源固障而导致电脑硬件的损坏。

顺达 秋霸630电源主控制芯片

　　低压滤波电路零件也十分密集，做工还算不错，凌乱的电线用线扎绑好，细节部分相当不错。

顺达 秋霸630电源低压滤波电路

　　低压滤波电路部分采用AsiaX的电容。

顺达 秋霸630电源低压电容

顺达 秋霸630电源 | 顺达
基本参数
适用类型    台式机
额定功率    400W
最大功率    520W
接口描述     20+4PIN(可拆)/2*大4PIN /6*SATA/1*小4PIN/1*6PIN/2*8PIN
安规认证    3C
风扇结构    14CM液压温控智能风扇

天极评测室总结：顺达 秋霸630

　　电源电源拥有精美的包装，远看就像一盒礼品。电源外盒全黑化给人带来一种高档的感觉。电源使用14cm的大液压风扇，从而让电源有不错的散热静音效果。内部用料扎实，主动PFC设计，14cm大液压风扇，四倍铜设计都是该款电源的特色。作为一款额定功率400的电源，唯一不足是没有明显标出其额定功率，但是电源的做工明显对得起400W这个词，电源售价为465元，有兴趣的朋友不妨去卖场看一下。
