N2X与IXIA硬件平台融合方案

　　1  引言

　　IXIA公司在IP测试领域一直处于全球领先地位。2009年，IXIA公司又成功收购了安捷伦公司N2X产品，此举更加巩固了IXIA公司在全球的领先地位，提高了市场的竞争力。IXIA已向N2X用户作出承诺，我们本着“包容、扩展、统一”的原则，最大化地保护N2X用户的投资，包容就是IXIA将包容N2X测试平台和用户；扩展就是在N2X现有的功能上做扩展；统一就是使IXIA和N2X测试平台相互融合。基于这样的发展战略，IXIA公司最近成功推出“FUSION”程序，目的是发展、加强N2X产品，统一IXIA和N2X两个测试平台，使用户有更多的选择，最有效地使用两套仪表的测试功能。使N2X用户可以继续购买和投资N2X的硬件和软件，“FUSION”可以使用户无缝连接到IXIA 测试平台，可以使N2X的自动化测试脚本直接运行在IXIA测试平台，无需做任何改动，统一的软件可以最大化地发挥IXIA和N2X的两者优势。目前，IXIA已经在Ericsson，ATT，Cisco和Juniper试运行成功。

　　以下从硬件平台和软件操作两个方面，详细介绍IXIA和N2X两个平台的融合方案。

　　2  硬件平台的融合

　　IXIA 10GE LSM10GXM NGY测试卡一直处于业界领先地位，在硬件结构上有很大的突破，它提供了业界最高密度的10GE测试卡，能够支持2~7层的测试。在 IXIA“FUSION”方案下，LSM10GXM4NG和LSM10GXM8NG NGY测试模块可以运行IxN2X测试程序，也可以运行IxNetwork，IxLoad和其它IXIA测试应用程序。这种史无前例的交叉平台兼容可以使现有IxN2X用户直接使用IXIA硬件平台和测试卡，可以在一个IxN2X软件平台上直接控制IxN2X和XM两个融合的硬件平台。融合的硬件平台组成如图1所示，时间分布模块用于同步IxN2X和IXIA机框的时间。除了N2X控制器外，还可添加IXIA应用控制器，用于在IXIA平台上运行ixia 测试应用程序。

图1  融合的硬件平台

　　3  在IXIA NGY测试模块上运行IxN2X测试应用软件

　　如果熟悉IxN2X操作界面，就会发现在IxN2X界面上操作IXIA NGY测试卡与操作IxN2X测试卡没有任何区别，是真正的硬件平台的融合。

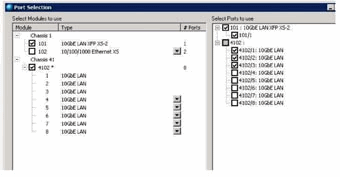

　　（1）选择测试端口：IXIA NGY测试卡是从4102开始，101和102仍然是IxN2X测试卡（见图2）。

图2  IxN2X选择测试端口

　　（2）配置物理层和链路层：在IXIA NGY测试端口上的配置与在IxN2X测试端口上的配置完全一样（见图3和图4）。

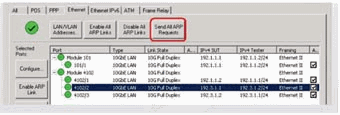

图3  IxN2X物理层配置

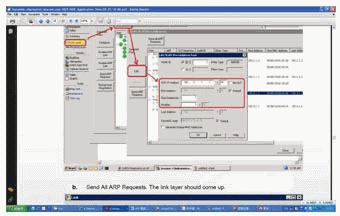

图4  IxN2X链路层配置
