东芝智能AC100拆解

　　云计算是目前十分火的话题，也是许多人的梦想，东芝近期推出的基于Android系统的超薄智能本AC100，就是针对商务人士以及娱乐市场而打造的第一款云计算Smartbook产品。东芝AC100采用10.1英寸屏幕，搭配 NVIDIA Tegra T250 1Ghz处理器，惊人的14mm厚度和860g的机身重量让人对其内部构造感到极为神秘。难道是没有内存和硬盘？其实不然。极轻薄的设计和AC100所采用的ARM构架分不开的，原本是为智能手机设计的ARM构架芯片，在发热量、整机体积方面控制的相当好，相比智能手机，我们对AC100能有这样的娇小身材也不足为奇了。事实上，通过对东芝AC100的拆解，我们发现其内部还有足够的空间、足够的余地来使机身做的更加小巧。

　　低功耗的ARM构架CPU和Nvidia的低功耗GPUE整合在单独一块半导体芯片上，大大缩小了整个系统的核心芯片体积和所占的面积，另外，Tegra T250处理器具有发热量很小的特点，因此也可以省去热导管、散热片和风扇这些散热部件，为整机的轻薄设计作出了不少贡献。

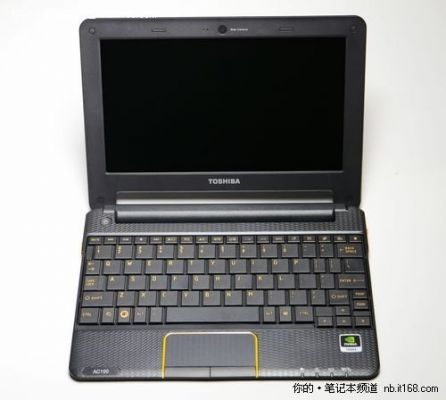

▲东芝AC100智能本

▲东芝AC100智能本

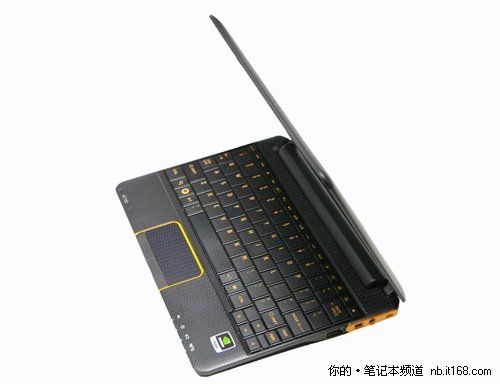

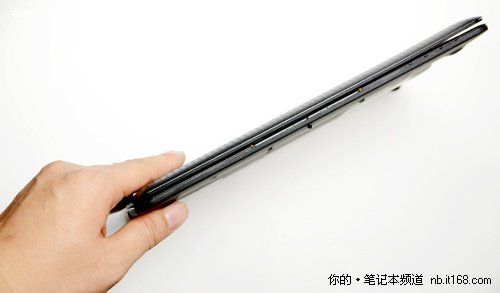

▲如苹果Air般薄

　　通过拆解，我们还可以看到，东芝AC100的512M DDR2内存和16GB的硬盘都是将闪存芯片直接焊接在主板上，传统的内存条和机械硬盘都不复存在，这比采用SSD还要节约空间，这些正是东芝AC100如此轻薄的原因。下面，我们就主要通过拆解图片揭秘东芝AC100的内部构造吧。

　　先拆键盘

　　在拆解前先将东芝AC100的电池取下，然后将笔记本背面的5颗螺丝拧掉，其中一个为固定键盘中部的螺丝，另外两个隐藏于笔记本底部前侧的橡胶脚垫下。另外，在电池接口的两侧，还有2个螺丝固定着键盘，也需要拧下来。然后，就可以轻轻将键盘撬开取出。

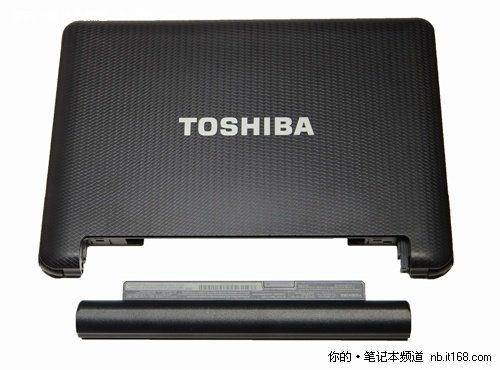

▲取下电池

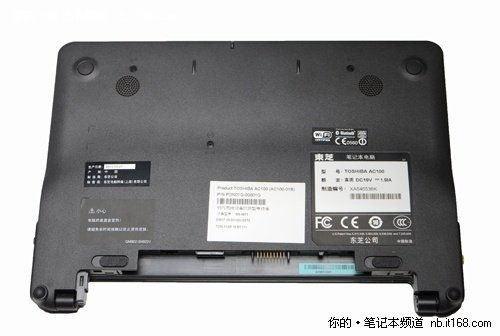

▲背面中央、电池接口两侧的螺丝固定着键盘

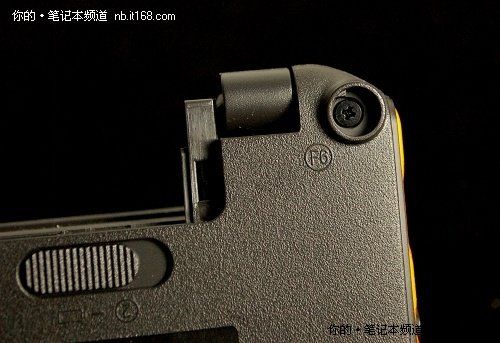

▲脚垫下的螺丝

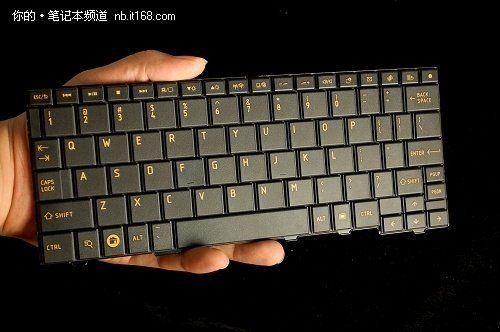

▲键盘正面

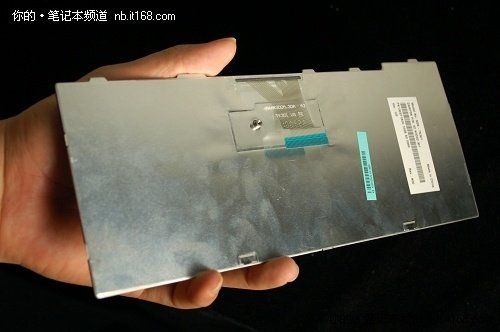

▲键盘背面有金属罩和排线

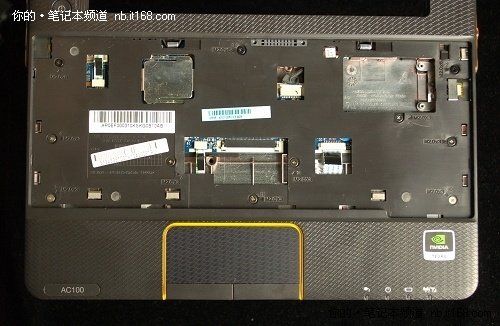

▲取下键盘后的样子 可以看到笔记本内部空空荡荡的感觉

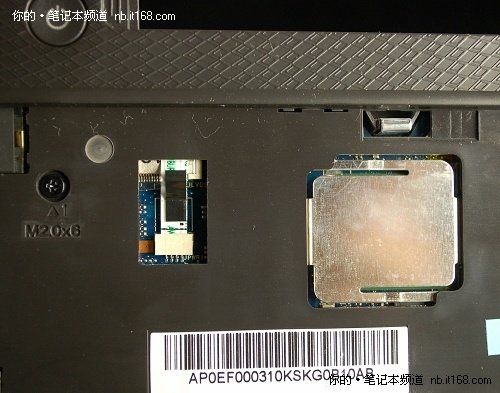

▲左侧方框内的排线连接着开机键 右侧的方块铝片下就是AC100的处理器

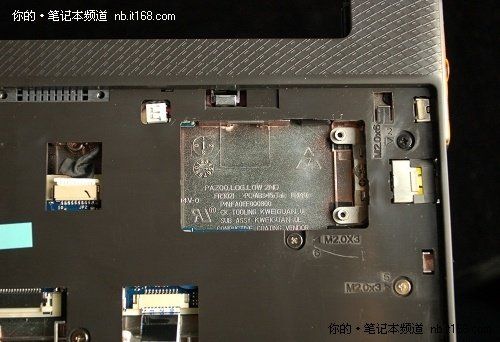

▲这个空位完全可以为AC100的后续产品设计出SSD扩展槽

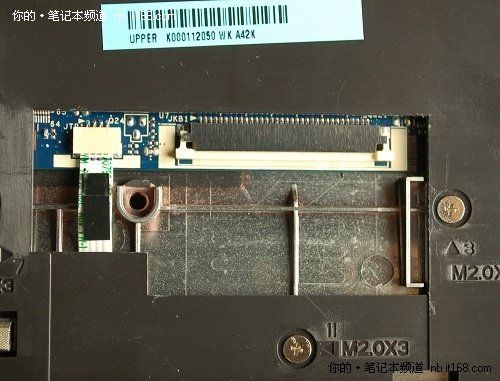

▲键盘排线接口

▲分离

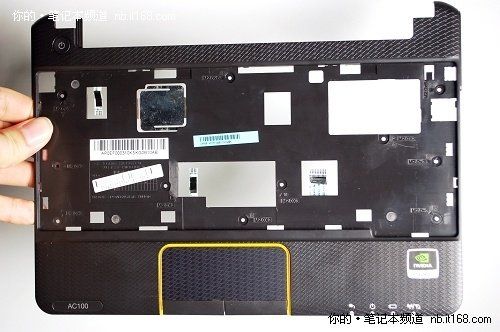

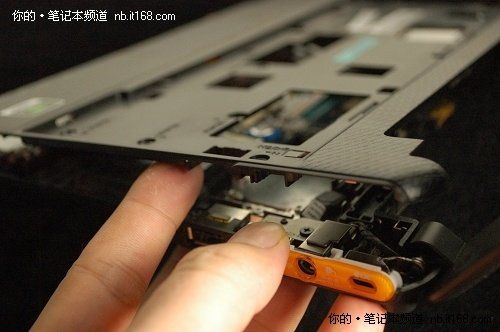

▲去掉键盘下方所有螺丝接口将C面的面板取下来

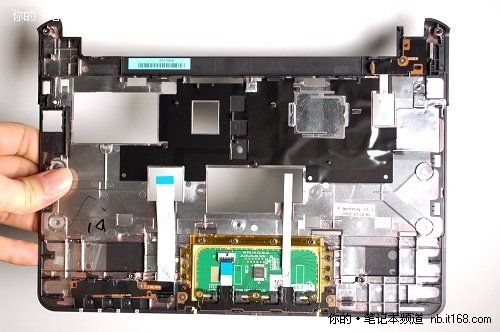

▲背面

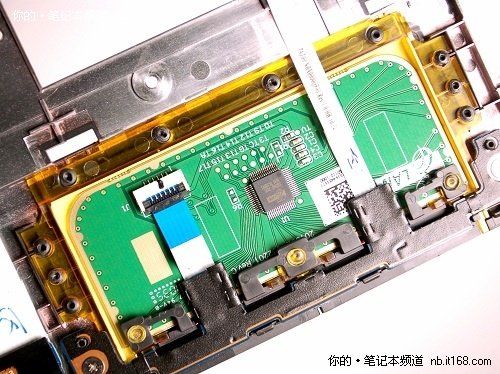

▲触控板背面的芯片和排线

　　这部分的拆解，当进行到键盘取下来为止，我们透过C面板的镂空处可以看到，AC100的内部和一般笔记本相差甚远：至此你都看不见主板，看不见内存，看不见硬盘，看不见常见的热导管，更看不见风扇，就如同挖了五口井也没打到水一样。那么，主板究竟在哪，面积多大？真的没有内存和硬盘么？没有散热系统行么？请看下页拆解。

　　处理器、内存、闪存硬盘、音箱等细节

　　从下图可以看到，东芝AC100内部还有大部分空间没被利用，主板的大小还不到机身面积的1/3，完全可以将机身做的更小，之所以采用了10.1英寸规格，或许就是为了容得下全尺寸键盘吧，同时，屏幕也不至于太小。当然也看不到一般笔记本上的2.5英寸硬盘和内存条，AC100的内存和硬盘都是闪存颗粒直接整合到主板上的。

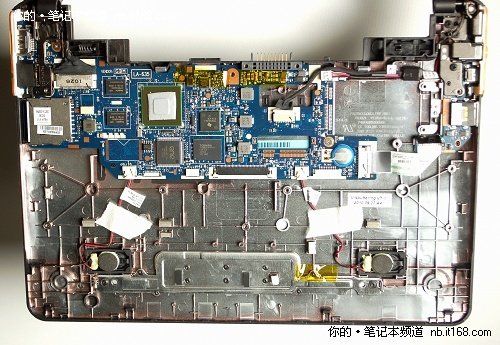

▲内部结构

▲处理器 闪存及主控芯片 正面的东芝闪存作为内存 右侧和主板背面共4颗两颗现代闪存组成硬盘

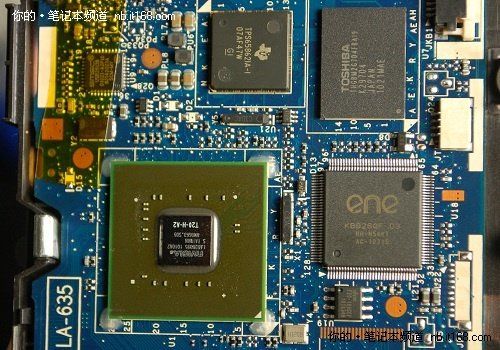

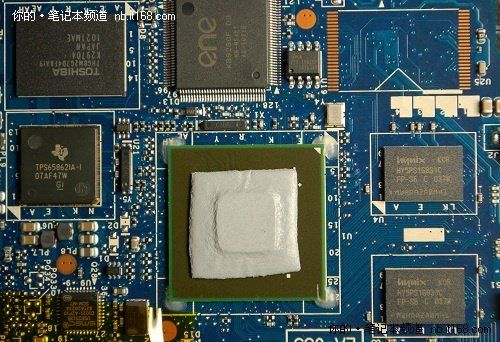

▲NVIDIA Tegra处理器和ene触控芯片

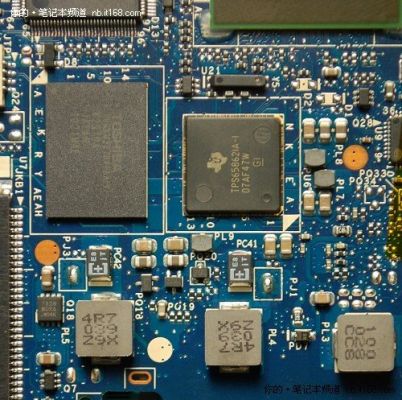

▲2+1相供电 两相给处理器供电 一相给内存供电

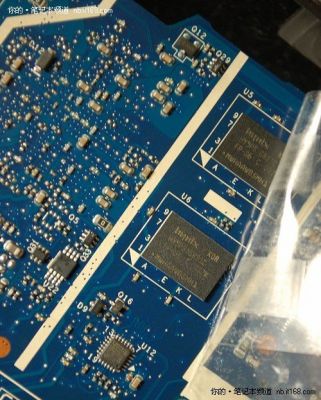

▲背面的现代（海力士）闪存 整个主板背面覆盖了一层薄膜 防止主板芯片短路

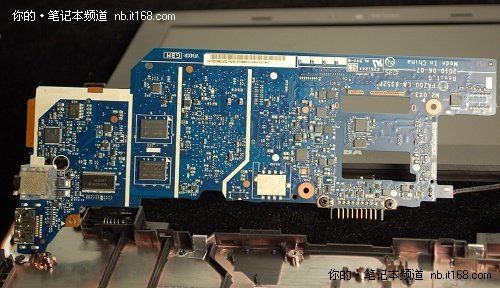

▲主板背面

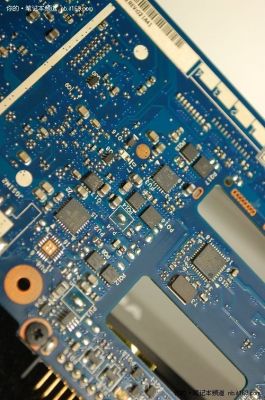

▲主板背面的电子元件也很密集

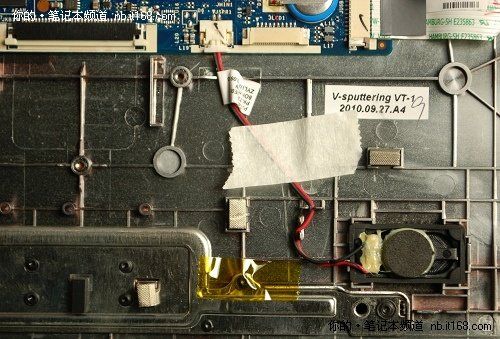

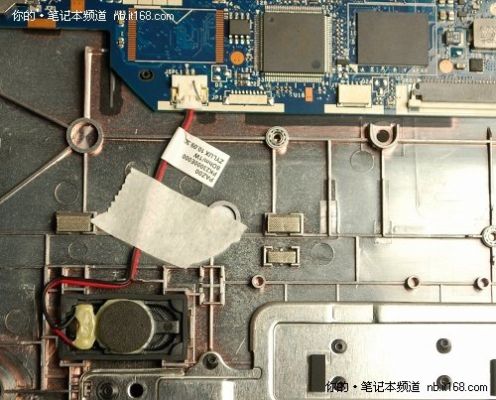

▲左侧的扬声器

▲右侧的扬声器

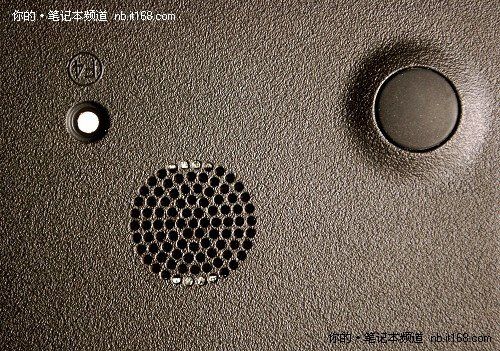

▲机身背面的喇叭孔

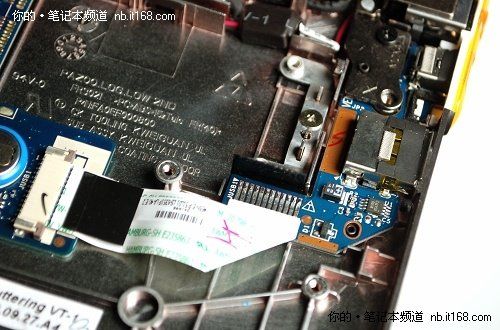

▲右侧接口的排线

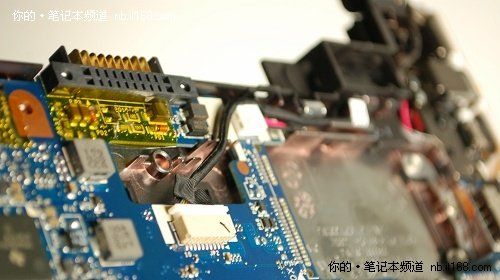

▲电源接口的供电

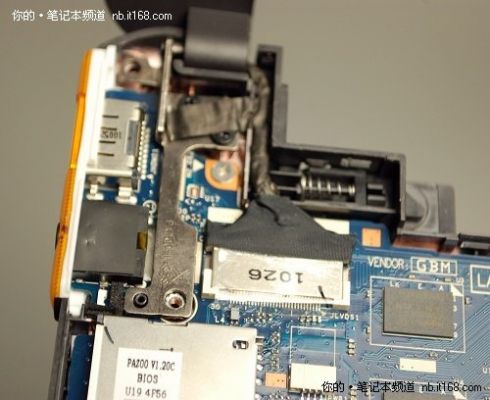

▲屏幕供电线缆在左侧

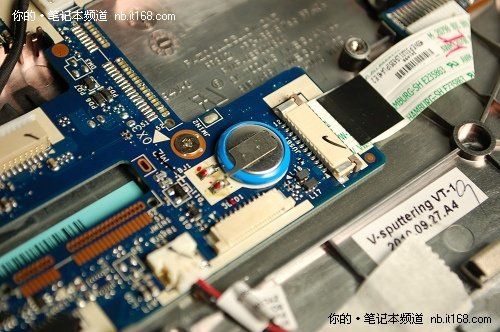

▲主板电池
