通过软件校准的50 MHz至9 GHz RF功率测量系统

　　为了在电路工作期间获得适当的斜率和截距校准系数，从ADC观察到的CODE必须与CODE_1、CODE_2、CODE_3、CODE_4进行比较。例如，如果来自ADC的CODE在CODE_1与CODE_2之间，则应使用SLOPE1和INTERCEPT1。该步骤还可用于提供欠量程或超量程警告。例如，如果来自ADC的CODE大于CODE_1或小于CODE_4，表示测得的功率在校准范围以外。

　　图3还显示了电路传递函数变化与以上直线公式的关系。该误差函数由传递函数边沿弯曲、线性工作范围内的小纹波以及温度漂移造成。误差以dB表示，公式如下：

　　误差 (dB) = 计算的RF功率 - 实际输入功率

　　= (CODE/SLOPE) + INTERCEPT – PIN_TRUE

　　图3还包括了误差与温度的关系曲线。本例中，将在+85°C和?40°C下测得的ADC代码与环境温度下的直线公式进行比较。该方法与现实系统一致，系统校准一般只能在环境温度下进行。

　　图4和图5分别显示电路在1 GHz和2.2 GHz下的性能。

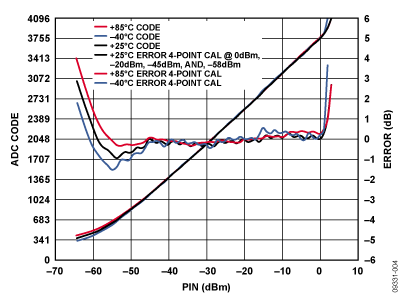

图4. 1 MHz下的ADC输出代码及误差与RF输入功率的关系

图5. 2.2 MHz下的ADC输出代码及误差与RF输入功率的关系

　　该电路或任何高速电路的性能都高度依赖于适当的PCB布局，包括但不限于电源旁路、受控阻抗线路（如需要）、元件布局、信号布线以及电源层和接地层。（有关PCB布局的详情，请参见 MT-031教程, MT-101 教程 和 高速印刷电路板布局实用指南一文 。）

　　测试设置由ADL5902-EVALZ和EVAL-AD7466CBZ*估板组成，两者使用SMA至SMB适配器电缆相连。置于环境室内进行温度测试。*估控制板2(EVAL-CONTROL-BRD2Z)通过测试室门内的插槽连接至AD7466*估板；也就是ADL5902和AD7466*估板位于测试室内部，*估控制板留在外部。控制板用于发送、接收和捕捉来自AD7466*估板的串行数据。ECB2并行端口连接至笔记本电脑。笔记本电脑用于加载、运行和查看ECB2上的AD7466*估软件。ADL5902*估板所需的RF输入信号由Rhode & Schwarz SMT-03 RF信号源提供。使用Agilent E3631A电源为ADL5902供电。有关详情请参见AD7466*估板原理图和ADL5902数据手册。

　　常见变化

　　对于需要较小RF检波范围的应用，可以使用 AD8363 均方根检波器。AD8363检波范围为50 dB，工作频率最高达6 GHz。对于非均方根检波应用，可使用 AD8317/ AD8318/ AD8319 或 ADL5513 。这些器件提供不同的检波范围，输入频率范围最高达10 GHz（有关详情参见 CN-0150 ）。

　　AD7466是单通道12位ADC，采用SPI接口。如果终端应用需要多通道ADC，可使用双通道12位 AD7887 。在需要多个ADC和DAC通道的多通道应用中，可使用 AD7294 。除提供四路12位DAC输出外，这款子系统芯片还含有4个非专用ADC通道、2路高端电流检测输入和3个温度传感器。电流和温度测量结果经过数字化转换后，可通过I2C 兼容接口读取。
