MPXM2010的压力测控系统及其精度改进发方法

　　引  言

　　Freescale公司生产的MPXM2010器件是一种硅压阻式压力传感器。MPXM20lO精度很高,输出电压与输人的压力具有良好的线性关系。这种传感器是一块单片集成电路,集成有压力应变仪及膜阻网络,并带有激光式微调模块进行温度补偿和偏移佼正微控制器68HC908QT4则是一款低端的8位微控制器,有4路8位的A／D转换通道和16位的PWM模块,可以用于A／D和D／A转换。

　　将两种芯片结合到一起可组成一套实用的低成本压力测控系统。美中不足的是它的精度低了一些,如果将A／D位数提高则会使成本大大增加。通过硬件搭配和软件上的编程可以弥补这一缺点,即不增加硬件开销而且可以提高产品性能。　

　　1  压力传感器模块设计

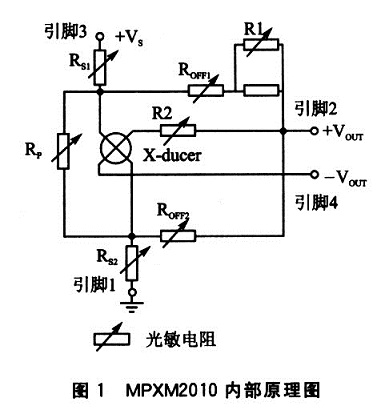

　　Freescale公司生产的MPXM2010器件是一种硅压阻式压力传感器,其内部原理如图l所示。MPXM2010精度很高,输出电压与输入的压力具有良好的线性关系。这种传感器是一块单片集成电路,集成有压力应变仪及膜阻网络,并带有激光式微调模块进行温度补偿和偏移校正。　

　　MPXM2010特点如下：

• 　　压力测量范围为O～10 kPa,精度可达士O．01 kPa;
• 　　在O～85℃之间具有温度补偿功能;
• 　　输出信号与压力的线性关系良好;
• 　　传感器接触面可选择是否带引出管口;

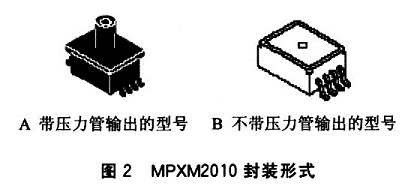

　　有Tape＆Reel的易用封装形式,具体样图如图2所示。

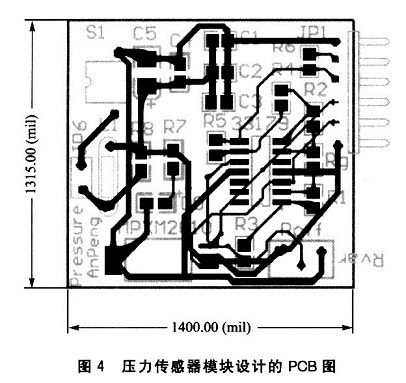

　　MPXM2010的输出信号比较弱,需要另加1片MOC2A60,将小信号放大,直流变为交流。这样就可以直接控制电机切断或是接通电源。在调试模块时,将各部分分离开来便于调试。运放采用MC33179,再配接一些电阻,就可以把压力传感器的信号输出,并且可以通过调节阻值来调节输出信号的大小。图3和图4是压力传感器模块设计的原理图和PCB板图。

　　2  压力测控系统设计及其精度改进

　　2.1  直联式压力测控系统

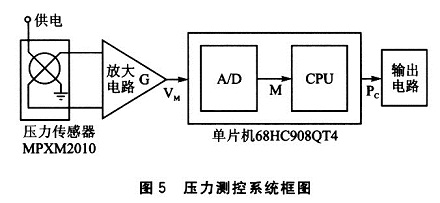

　　通常情况下,使用68HC908QT4的A／D模块即可完成设计,只要把压力传感器模块的输出端接至68HC908QT4的A／D模块输入端即可。图5给出了压力测控系统的框图。

　　 微控制器68HC908QT4特点如下：

　　 ◇4 KB Flash存储器、128 B的RAM存储器;

　　◇4路8位A／D转换器、16位PWM模块;

　　◇价格便宜,批量1000片以上每片的价格可降至1美元以下。

　　MPXM2010测量范围为0～10 kPa,将其输出电压信号限制在0～5 V,则其精度为：

S=5 V／10 kPa="500" mV／kPa

　　68HC908QT4的A／D为8位,电压限制5 V,则其精度为：

R=5 V／(20—1)bit≈19．61 mV／bit

　　整个系统的压力精度为：

R／S=19．61／500 kPa／bit=0．039 22 kPa／bit

　　如果要提高精度,将A／D升为10位,则精度为：

R／S=O．03 922X(28—1)／(210—1)kPa／bit=0．009 776 kPa／bit

　　A／D升为12位后,精度为：

R／S=0．039 22×(28—1)／(212—1)kPa／bit=0．002 442 kPa／bit

　　这样做确实可以提升精度,但要增加硬件的开销。利用68HC908QT4的PWM模块作为D／A转换器,可以巧妙地提高A／D变换的精度。
