PCI总线智能GJB289A仿真卡设计

　　TI公司TMS320C6000系列DSP程序主要的加载方式：一种是由EMIF接口引导程序加载，程序代码、数据存放在外扩的FLASH中，这种方式加载的DSP程序是固定的，不能支持在线更新；另一种是由PCI接口引导，主机通过PCI接口可以访问DSP片内片外存储单元，将程序代码写入DSP片内RAM区，复位DSP时，程序即开始从地址O执行。这种方式可以在线加载DSP程序，更新处理算法，满足系统设计要求，所以本系统采用PCI接口加载方式。

　　3DSP程序在线加载方法

　　用户在主程序框架内添加算法函数，再通过上位机软件，自动调用TI公司C编译器c16x．exe、汇编器asm6x．exe和连接器link6x．exe壳程序，将C代码编译连接生成可执行的out文件。主机PCI接口的加载方式，需要将可执行的目标代码．out文件转换为十六进制．hex文件，再写入到DSP的内部RAM空间。具体加载流程如图4所示。

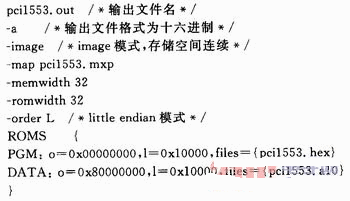

　　在调用16进制转换工具时，需要指定调用16进制转换工具的命令行选项和文件名，为此创建一个批处理文件，内容如下：

　　通过上述方法将out文件转换成hex文件，上位机程序读取hex文件内容为文本形式的ASCII，每8个字符为一组存入数组中。TIC6000系列DSP的PCI加载引导操作顺序：首先通过地址总线的A21、A22引脚配置选择PCIBoot模式。上位机通过驱动程序设置要访问的存储器、I／O空间和DSPP寄存器。将存有hex内容的数组写入到DSP的内部RAM区。然后向HDCR寄存器的DSPINT位写1，DSP开始从地址O开始。如图5所示。

　　下面为演示实例，运行上位机软件，调用驱动程序函数库，对PCI仿真卡进行初始化设置，初始化完成后将hex内容写入DSP存储空间，加载前，DSP内部RAM内容，通过调用16进制转换工具，将DSP程序可执行目标文件out转换为hex文件，其内容为：.

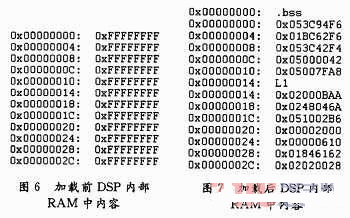

　　加载前后DSP内部RAM内容如图6、图7所示。

　　从实例可以看出，经过上述加载方式，完成了DSP程序的在线加载，更新了DSP程序，满足了不同数据处理算法的需要。

　　4结语

　　介绍了一种基于DM642的PCI总线GJB289A智能仿真卡的设计方法，采用高速DSPDM642作为主控制器，实现了对GJB289A总线数据的快速处理；在FPGA中实现GIB289A总线协议，设计了模拟收发器电路，替换国外芯片，减少了对国外芯片的依赖性，并节约了成本。在软件方面，采用PCI总线在线加载技术，实时更新DSP数据处理算法，能够适应不同处理算法的需要。目前在虚拟仿真实验平台系统的应用，表明该仿真卡设计正确，工作稳定可靠。
