Linear推出LTC3890/-1的H级和MP级版本

　　凌力尔特公司 (Linear Technology Corporation) 推出 LTC3890/-1 的H级和MP级版本。这款高电压、双通道输出、同步降压型 DC/DC 控制器仅吸收 50μA (当一路输出处于运行状态) 和 60μA (当两路输出均被使能)。4V 至 60V 的输入电源范围针对高电压瞬变提供保护、在汽车冷车发动期间实现连续操作、以及为涵盖多种输入电源和电池种类而设计。在输出电流高达 20A 和效率高达 95% 时，每路输出都可以设定在 0.8V 至 24V，从而使 LTC3890/-1 非常适合于 12V 或 24V 汽车、重型设备、工业控制、机器人和电信应用。这些 H 等级和 MP 等级版本分别保证工作在 -40°C 至 150°C 和 -55°C 至 150°C 的工作结温范围。

　　LTC3890/-1 具有强大的内置 1.1Ω MOSFET 栅极驱动器。该器件以一个位于 50kHz 至 900kHz 之间的可选固定频率运作，并可利用其锁相环 (PLL) 同步至一个 75kHz 至 850kHz 的外部时钟。在轻负载条件下，用户可以选择执行连续操作、脉冲跳跃和低纹波突发模式 (Burst Mode) 操作。LTC3890/-1 的两相运作降低了对输入滤波和电容的要求。其电流模式架构实现了简易的环路补偿、快速瞬态响应和卓越的电压调节性能。输出电流检测可通过测量输出电感器 (DCR) 两端的电压降 (以实现最高的效率) 或通过一个任选的检测电阻器来完成。

　　该器件可提供两种版本。LTC3890 是全功能器件，采用 32 引脚 5mm x 5mm QFN 封装，其功能包括一个时钟输出、时钟相位调制、两个单独的电源良好输出和可调的电流限值。LTC3890-1 内置于 28 引脚 SSOP 封装之中。以 1,000 片为单位批量购买，每片 H 级和 MP 级器件的价格分别为 5.85 美元和 15.80 美元。

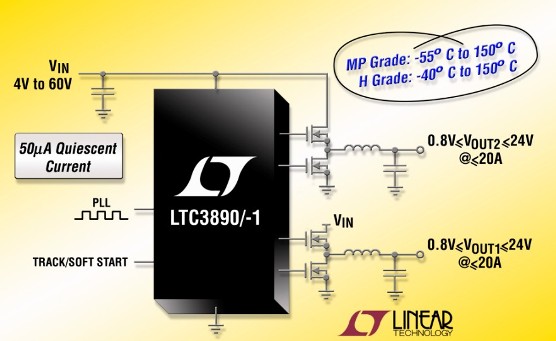

　　照片说明：-55°C 至 150°C 工作温度范围的高电压双通道 DC/DC 控制器

　　性能概要：LTC3890/-1

　　• 宽输入电压范围：4V 至 60V

　　• 一路输出工作时静态电流为 50μA，两路输出都工作时静态电流为 60μA

　　• 14μA 停机电流

　　• 宽输出电压范围：0.8V 至 24V

　　• 同步整流以实现高达 95% 的效率

　　• DCR 或 RSENSE 电流检测

　　• 可选的低纹波突发模式操作、脉冲跳跃或连续运作

　　• 50kHz 至 900kHz 的可选固定工作频率

　　• 采用 PLL 实现的可同步工作频率范围：75kHz 至 850kHz

　　• 电流模式控制以实现快速瞬态响应和容易的环路补偿

　　• 可调软起动和输出电压跟踪

　　• 在 -40°C 至 125°C 的温度范围内具有 ±1% 的电压基准准确度

　　• 输出过压和过流折返保护
