双飞燕针光鼠拆解

　　本篇文章为大家奉上的是搭载针光技术的N-500F有线截屏鼠，这篇文章笔者将重点放在了拆解上，让大家对针光技术有全方位的认识。

　　N-500F有线截屏鼠外包装采用透明硬塑式，无需拆卸便可看到产品实物，方便用户选购时对产品进行察看。包装正面上方以醒目形式凸显了“针光截屏鼠”几个字，从中可感受到该技术的重要性。该款产品同样隶属于A4tech品牌，包装盒及产品均出现该品牌logo。

N-500F有线截屏鼠外包装采用透明硬塑式

N-500F同样隶属于A4tech品牌

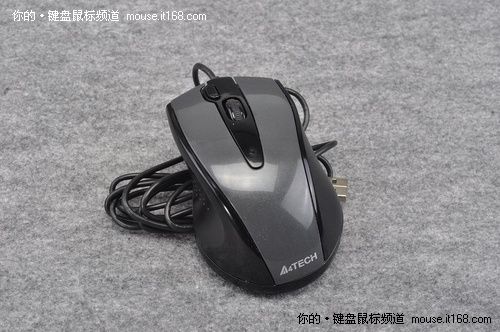

　　拆开包装后可看到办公光学鼠N-500F，该款产品不管是外观设计走朴素路线，没有过多点缀。色彩搭配上，这款产品采用简约的双色搭配，鼠标正面左右按键处采用高亮表面设计。

鼠标正面左右按键处采用高亮表面设计

　　双飞燕这款办公光学鼠除了常规的左右按键和滚轮外还在滚轮左上方设有“一键截屏”快捷键，如果是第一次使用这款鼠标，按下该按键，系统会启动网页浏览器跳转到双飞燕官方软件下载页面，方便用户下载驱动程序。驱动程序安装完毕后，便可使用“一键截屏”功能，驱动程序的具体介绍，笔者将在后面为大家详细介绍。

“一键截屏”快捷键

　　这款鼠标左右按键采用一体式设计，按键的键程适中，触感轻柔，而滚轮则是普通塑料滚轮，滚轮表面设有防滑橡胶刻度条，细节处设计较为完善，滚轮段落感清晰，能够满足大部分用户的应用需求。

这款鼠标左右按键采用一体式设计

　　人体工学方面，双飞燕办公光学鼠采用的左右不对称设计，左高右低的设计能更好贴合掌心，实际使用过程中，该款鼠标握感舒适，鼠标上盖的最高处能够很好贴合掌心，不会出现镂空感。鼠标尾部是A4tech品牌logo，简约大气设计风格。

左高右低不对称设计

左右两侧均设有相应拇指支撑位

　　值得一提的是，鼠标的左侧设有拇指凹槽且采用防滑透气设计。另外，这款鼠标内置配重块，使用起来没有普通鼠标那种轻飘飘的感觉。

　　双飞燕办公光学鼠强大截屏功能详解

　　上面，笔者提到过这款产品的截图功能需要安装驱动程序，接下来我们看看驱动程序的表现如何。驱动程序安装完毕后会在任务栏出现，双击后便可看到主界面。驱动程序不仅仅提供了截图功能，还提供了如讲师笔、一键16雕等特色功能。

第一次使用时，会自动跳转到下载页面

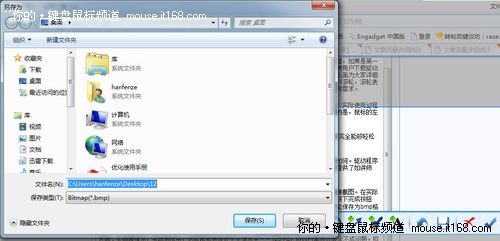

　　该截图功能使用起来非常方便，仅需按住“截屏键”便可进行截图动作，即便是视频也可直接截图。在实际使用过程中，笔者发现，其提供的截图功能在截图后还可进行简单编辑，如加上文字注解。按下完成按钮后，用户刚刚的截图便保存起来，使用时仅需右键粘贴即可，当然也进行另存为动作，但只能保存为bmp格式。

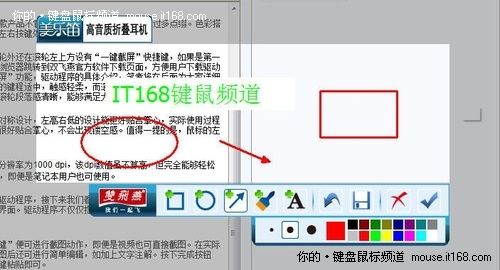

可进行简单编辑

一键截图功对视频同样有效，值得一赞

　　做工用料给力 双飞燕针光鼠被彻底解剖

拆解开始了，初见N-500F有线截屏鼠内部

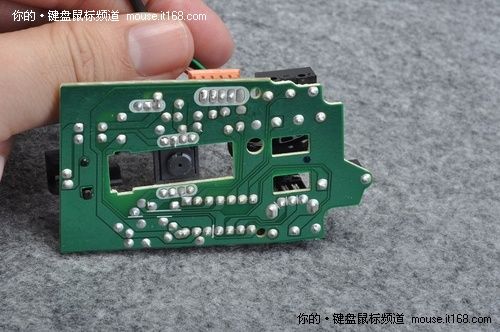

焊点饱满

配重块，可大幅提升使用体验

配重块重量适中

　　通过拆解得知，N-500F有线截屏鼠采用原相PAN3102传感器，最高dpi为1000 。原相科技(PixArt)，成立於1998年7月，主要致力於CMOS影像感测器及应用之设计、研发、制造与行销。1999年4月并购研发CMOS Sensor为主之美国Condorvision Technology, Inc.。目前实收资本额新台币12.4亿元。主要经营团队由董事长黄森煌先生集合产业内优秀的设计团队。成立9年来，原相目前拥有丰富的类比IC设计和影像感测IC设计经验，已是全球CMOS影像感测器的领导厂商之一。

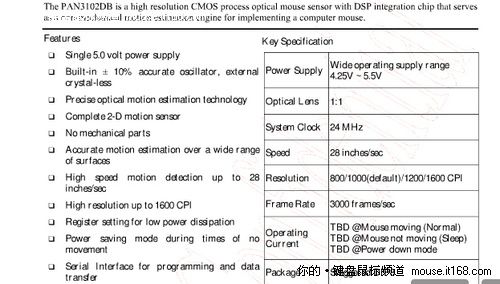

芯片的参考资料（仅供参考）

采用原相科技的传感器

　　主控芯片方面，该款鼠标采用的松翰科技（sonix）的SN8P2241芯片，能够为鼠标的稳定使用奠定基础。松翰科技成立于1996年7月，随即1997年初推出她的第一颗语音控制器产品，从那时开始，松翰科技逐步成为各方广泛认知的语音、音乐控制器的领导者，为多方面应用的教育性电子玩具注入新的生命。今天，松翰也已在许多应用领域，提供更多领先创新的产品线，包括8位OTP微控器ICs、USB控制器 ICs、影相控制ICs。

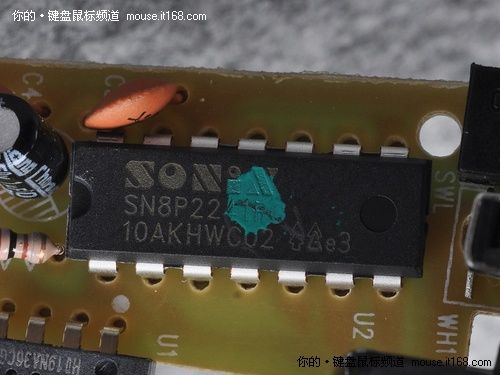

主控芯片

主控芯片相关参考资料

采用HUANO微动，手感不错

　　全面剖析 揭开双飞燕针光技术神秘面纱

　　从双飞燕官方公布资料来看，针光鼠最大的改进在于摒弃传统光束斜射方式, 反改进为垂直的正射光路径, 射入表面后即垂直反射进入光感应器。笔者猜想 N-500F有线截屏鼠最大的不同在于透镜，通过改变透镜从而改变光路，当然传感器及其它方面应该也会有相应改变。下面我们重点来看看针光术透镜的特别之处。

LED灯位置和普通鼠标一样

左为普通光学透镜，右为双飞燕针光技术的透镜

左为普通光学透镜，右为双飞燕针光技术的透镜

针光技术的透镜明显不同，通过改变透镜而改变光路

普通光学透镜

　　全文总结： N-500F有线截屏鼠最大的亮点在于配备了独家的“针光技术”和“一键截屏”功能，前者大幅提升了鼠标的过界能力，使得其在无需借助鼠标垫的情况下在更多表面上使用。后者对于办公用户而言非常实用。拆解过程中，我们可看到针光技术的光学透镜与普通产品有着明显区别。笔者猜想 N-500F有线截屏鼠最大的不同在于透镜，通过改变透镜从而改变光路，最终提升鼠标过界能力。
