耕昇GTX460关羽版拆解

     今天送测中关村在线显卡频道的耕昇高频版GTX460关羽版显卡正是利用了Fermi架构改进型芯片GF104的特性，将频率设定在较高的范围，让用户得到最为实惠的高性能。耕昇自2007年重返显卡市场后，背靠代工巨鳄同德强势反攻，由于得到同德生产、研发端的强力支持，所以耕昇产品有别于传统意义上的同德货。

耕昇高频版GTX460关羽版显卡

     耕昇高频版GTX460关羽版显卡基于全新40nm工艺制造的GF104显示核心，它拥有336个流处理器、56个纹理单元，同时标配256bit显存控制器，它能够完美支持DirectX 11 API、CUDA 3.0、PhysX物理加速、3D显示与3D眼镜支持以及PureVideo高清硬件加速技术。

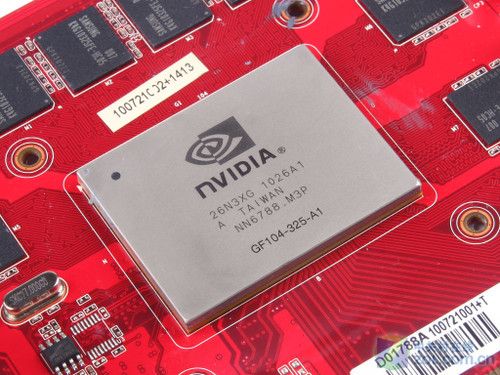

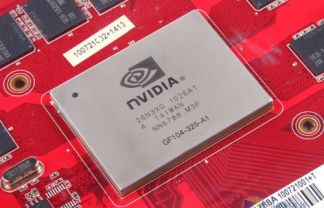

耕昇高频版GTX460关羽版显卡芯片

     和GF104使用专门的DP双精度单元来运算64-bit双精度浮点不同，GF104芯片舍弃了这个单元，这节省了大量的寄存器所占用的晶体管，但是回归了使用SFU单元来运算双精度的方式，这是在GT200芯片中已经被大家熟知的运算方式。它的特点是双精度性能大约是单精度的1/8-1/12。


耕昇高频版GTX460关羽版显卡散热器

     耕昇高频版GTX460关羽版显卡核心散热器采用了轴流式风扇搭配开放式散热鳍的组合。而散热鳍的组合为铜质吸热底加铝挤散热模块组合，吸热底吸收的热量由2根热管传送到热管末端的扣fin工艺铝鳍中。

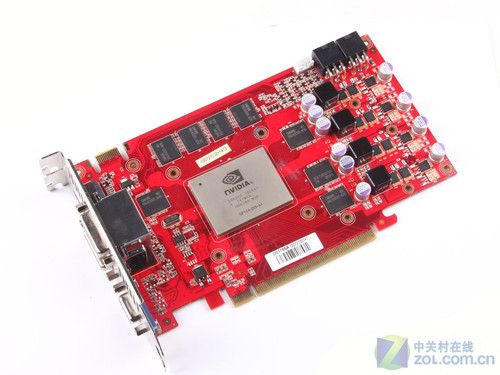

耕昇高频版GTX460关羽版显卡PCB设计

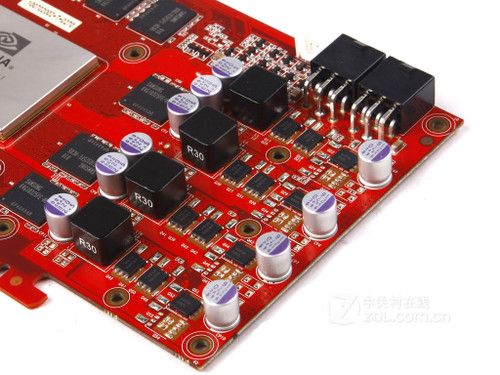

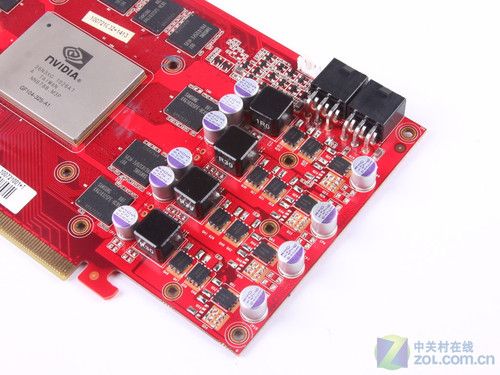

耕昇高频版GTX460关羽版显卡供电设计

耕昇 GTX460赵云版供电设计

     供电方面，由于此卡定位于高频超频级显卡所以在供电设计上也较比公版有提升，显卡采用了高品质的3+1相的供电设计，并选用R30封闭式电感配以三洋全固态电容制作，并且每相供电均配备了3个安森美超薄贴片MOSFET管，而PCB核心背面配以钽电容，超频能力更强。

     同时我们通过图片可以看出，本次耕昇提供的3款非公版GTX460显卡分别是关羽版、赵云版、马超版。三款显卡使用了相同的PCB设计方案，供电元件也毫无差别。只是赵云版频率相对较低，而马超版使用了768MB显存，而本次送测的关羽版代表最高频率与最高性能。

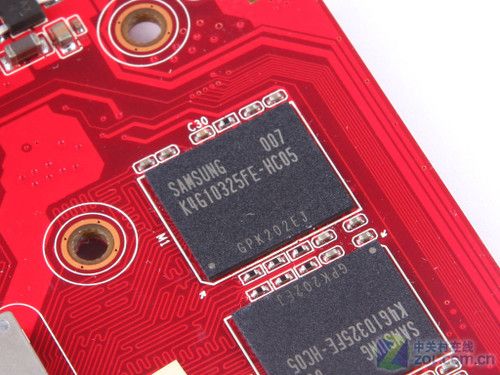

耕昇高频版GTX460关羽版显卡显存颗粒

     显存方面，耕昇GTX460关羽版自带1GB容量GDDR5显存，显存位宽分别为256bit，默认频率设定在800/3800MHz(核心/显存)，如果玩家将核心超至900MHz，游戏性能还将可大幅提升。

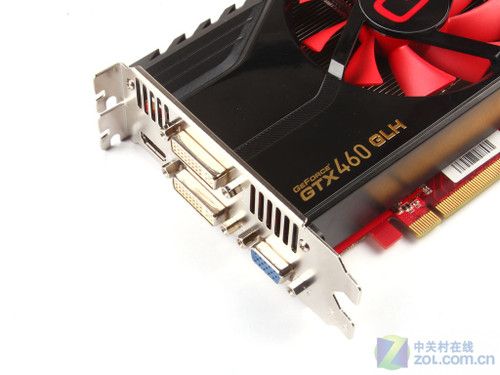

耕昇高频版GTX460关羽版显卡输出接口

     接口方面，耕昇 GTX460关羽版显卡采用了类似AMD 5系列显卡的上下布局DVI接口的方式，并且加入了VGA接口，Mini-HDMI接口依然得到保留。可看作在原有公版接口布局的基础上添加了VGA接口以增加通用性，十分实用。

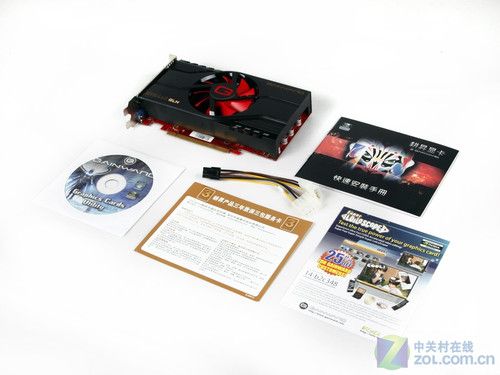

显卡赠送附件
