基于C8051F系列单片机的无线收发电路设计

　　3 软件设计

　　系统通过单片机片内的A／D转换功能直接对经过放大后的正弦信号进行转换。连续检测100次，取得峰值和谷值，然后计算信号的峰峰值。由于测得噪声电平在0．15 V左右。所以当信号峰峰值大于0．3 V时，可看作已接收到信号，并通过均值滤波的方法降低误码率。

　　发送数据时，先发一个脉冲，随后在1．2ms内发送一个有效位，之后维持3．6 ms的低电平。连续发送8次即一个字节后，再保持约18 ms的低电平，准备发送下一个字节。

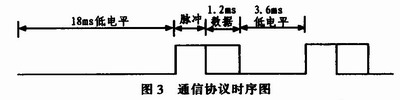

　　接收信号时，通过判断低电平的时间确定是否准备发送有效数据，当低电平超过9 ms时，启动接收程序。检测到脉冲后，延迟1．2 ms开始读取数据，连续读8次后，把一个字节保存起来。时序图如图3所示。

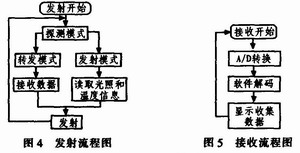

　　采用软件编程实现ASK调制功能，发射流程图和接收流程图分别如图4和图5所示。

　　4 结论

　　通过探测节点向监测终端发送数据，当监测终端液晶屏指示“接收成功”时，表明在该距离下可以进行通信，不断增大节点线圈与终端线圈之间的距离直到不能正常接收数据为止。测试表明，有效通信距离可以达到24 cm。在探测节点通过桥接的方式与监测终端正常通信时，测得桥接节点的平均功耗约为102 mW，而探测节点间的平均桥接距离约为20 cm。

　　与传统无线收发模块相比。在需要大规模、密集型部署、近距离无线通信，并且电路体积、功耗、成本受限制的场合，基于C8051F系列单片机的无线收发电路有广阏的应用前景。
