TT威龙500电源拆解

　　TT的高端产品凭借过硬的质量、扎实的做工成为DIY玩家和硬件发烧友心中的神器。不过，仅仅在高端市场成功的企业并不能算作一个真正成功的企业。近年，TT就凭借自己优异的技术实力杀入了中端的普通消费级市场，斩获颇丰。近日，太平洋电脑网上海站就收到了TT 威龙系列的一款额低功率400W，最大功率500W的消费级电源TT 威龙500。TT 威龙500采用了被动PFC电路以及双管正激拓扑设计，这些究竟是怎样。今天，笔者就带着大家对电源进行拆解，看看TT 威龙500的结构、用料和做工到底如何，能否满足消费者的普通用途。下面，请各位读者就跟着笔者的脚步来一步步看看吧。

TT 威龙500

TT 威龙500详细信息

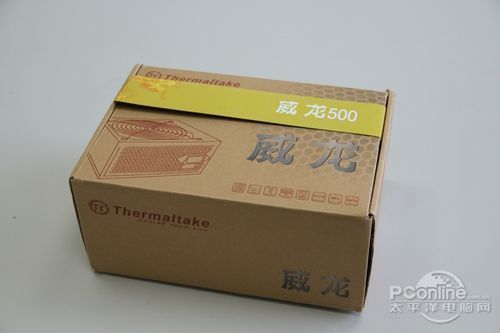

　　TT 威龙500的包装走着简约的风格，威龙系列的名字非常显眼，型号的条幅也相当醒目。外包装的右侧有着TT 威龙500的一些详细信息，包括：品名、料号、交流输入、直流输出以及端口数量。

TT 威龙500

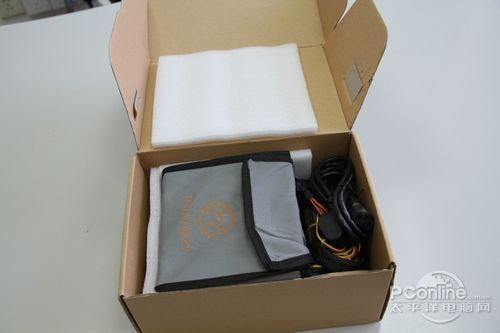

　　打开包装，我们可以看到电源除了包装盒外还拥有双常保护。白色的珍珠棉起到缓冲保护的作用，环保袋起到防尘的作用。此外，笔者提醒大家，这个电源的环保袋是可以重复利用的，因此，不要把环保袋给丢了。

TT 威龙500

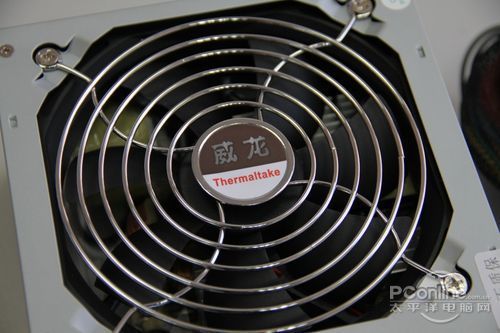

　　TT 威龙500采用了12公分双滚珠轴承风扇，拥有不错的散热性能。

12公分双滚珠轴承风扇

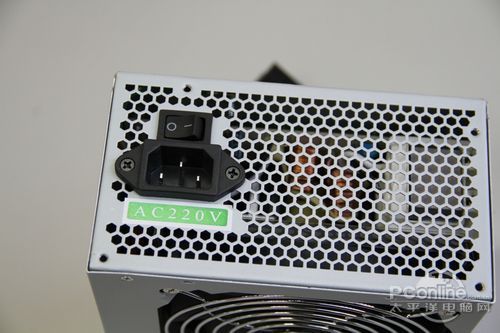

电源线接口以及电源开关

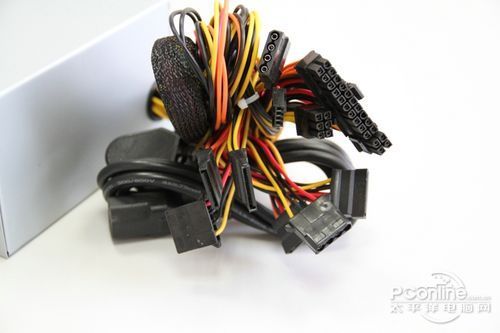

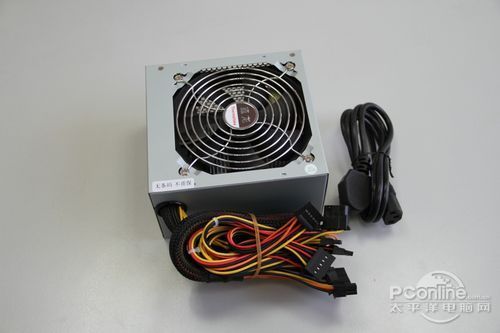

　　TT 威龙500配备了20+4PIN主板接口、1个4+4PIN处理器接口、5个SATA接口、3个大4PIN接口、1个6PIN PCI-E接口、小4PIN接口1个，接口相当丰富，基本可以满足普通消费者的需求。

威龙500的接口

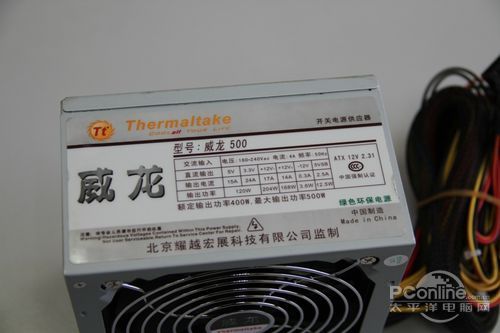

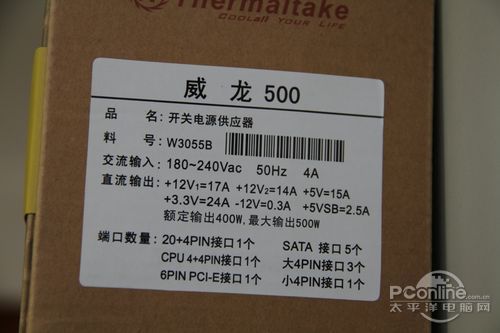

威龙500的主要参数

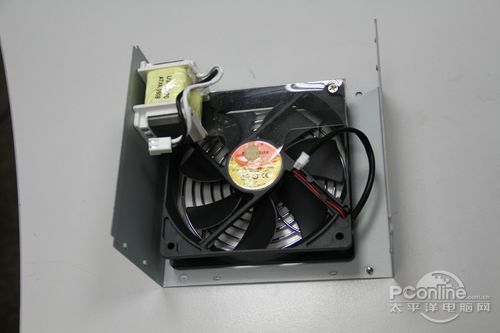

　　TT 威龙500采用了12公分双滚珠轴承风扇，型号是TT 1225A。TT 1225A属于iFlash系列，这款风扇精简了LED灯饰设计，但是静音以及散热效果都没有缩水。风扇旁的黄色包装包裹的就是被动PFC电路。被动式PFC的有点是结构简单、稳定性较高，缺点则是功率因数不是很高，只能达到0.7~0.8，因此其效率也比较低，发热量也比较大。

TT 1225A风扇以及被动PFC电路

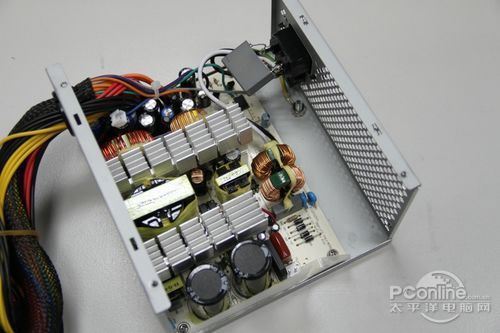

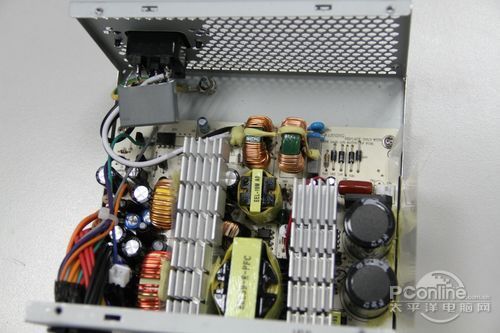

　　从下图中，我们可以看到TT 威龙500的做工还是相当不错的，不论是铝制的散热片、电感、电容等都选用了用料扎实的产品。

TT 威龙500

　　TT 威龙500电源采用了双管正激拓扑。双管正激的优势在于高转换率、低发热量以及高安全性，其缺点在于较高的研发成本以及较高的生产工艺。

TT 威龙500

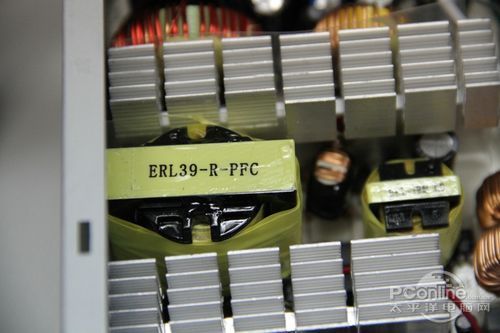

　　笔者在这里交给大家一个简单的方法判断双管正激的方法：数数两个散热器中间的变压器数量，如果是2个，基本就是双管正激拓扑，如果是三个就基本表明是半桥拓扑。

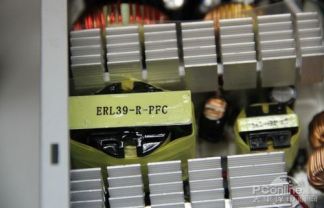

双管正激结构

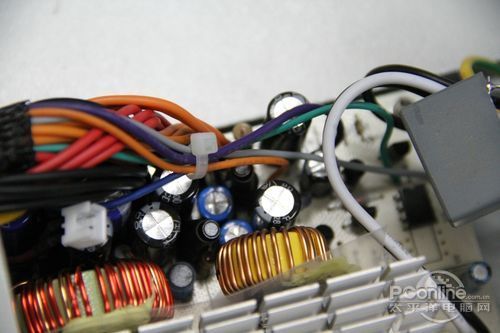

　　最后，让我们看看TT 威龙500的低压滤波部分。由于这里的电压已经很低了，因此，不需要较高的耐压值，所以电容体积很小。稳压模块将最后的直流电压调整为各种不同的电压，供给不同的电脑部件使用。至此，整个电源的工作也完成了。

低压部分的电解电容滤波

　　编辑点评：虽然TT 威龙500电源主打的是消费级市场，虽然TT威龙500采用的是被动PFC设计，但是凭借双管正激拓扑以及较为优秀的做工、扎实的用料还是有相当不错的表现的。对电源有一定要求的，但不想花费过多的朋友可以关注下。
