基于GUI的跳频OFDM系统仿真设计

 　　3系统仿真及分析

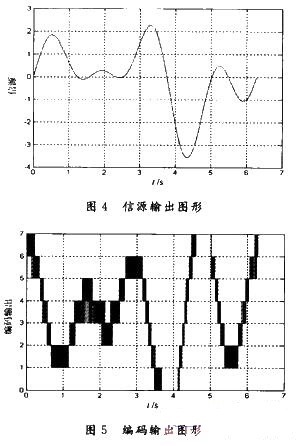

　　鉴于上面所述，本文对跳频OFDM进行了仿真，参数设置如下：时间为0～2π，信源输入信号为sint+cos2t-cos3t+sin4t，信道编码采用差分脉冲编码，设置k=3，OFDM的子载波数N=128，IFFT变换点数为1024，跳频序列产生器的初始状态设为[10010]，反馈系数设为75，可以产生31个跳频点，频率合成器采用间接式频率合成，设压控振荡器的频率为1000Hz，固定分频系数为100，信道中加入高斯白噪声，信噪比为5dB，假设系统接收时跳频序列，OFDM解调均与发射时同步，运行系统，可以得到仿真结果如图4～图6所示。

　　从结果可以看出，跳频OFDM的仿真系统对于给定的输入信号，可以很好地经过OFDM调制和跳频调制来传输，而且从误比特率曲线可以看出，该系统的性能也较好，在低信噪比的情况下，误比特率不是很高，随着信噪比的增加，误比特率下降很明显，当信噪比在10dB时，就很接近于零了。

　　4结论

　　本文通过Matlab中的GUI设计了跳频OFDM通信系统，能够直观地显示出信号在通信系统中各部分的时域波形，有利于理解和掌握完整的跳频OFDM通信系统概念。由于实际的通信系统是一个功能结构相当复杂的系统，对系统做出的任何改变(如改变某个参数的设置、改变系统的结构等)都可能影响到整个系统的性能和稳定。因此，在对实际的通信系统做出改进或建立一个新系统之前，通常需要对这个系统进行建模和仿真。通信仿真是研究通信系统的重要方法之一。通信仿真的设计方法灵活多变，掌握了其设计方法，对通信系统的仿真研究能够打下一个坚实的基础。
