HAWK顶级HD6850拆解赏析

　　在显卡市场中，有很多品牌在高端市场坚持不懈不断拼杀，并且推出让用户记忆犹新的优秀产品。微星Hawk就是高端非公版产品其中的重要一员。众所周知，微星的显卡分类非常详细，有普通标准版；增强散热的Cyclone版；还有双风扇的TwinFrozrII版。但最高端的超频版产品还是集成了TwinFrozrII等散热系统、拥有极高默认频率的Hawk系列，也是发烧友们最为关注的一大系列。

微星R6850Hawk显卡与包装

　　当一个优秀的系列产品遇到优秀的显示核心时，爆发出的自然是更为强劲的动力。HAWK系列在经历了HD5770，GTX460等一系列Sweet Spot级别GPU核心洗礼之后，今天终于向市场正式推出了基于Barts核心的HD6850产品。

HD6800家族正式登场

　　微星R6850Hawk延续了TWINFrozrII的优秀散热系统，采用环形散热器，包括9厘米风扇、两条热管等，号称可比公版降温14℃，显卡本身则采用了6+1相供电设计和第二代军规级元件，包括钽核心Hi-c电容、SFC电感、钽核心固态电容等等，输出接口双DVI、HDMI、DisplayPort。

微星R6850Hawk显卡军规供电部分

　　今天送测中关村在线显卡频道的是一款微星R6850Hawk显卡，搭载了1GBGDDR5显存，核心/显存频率大幅预超至860/4400MHz，远远高于公版的775/4200MHz，在性能方面有了巨大的提升。而且在TWINFrozrII极品散热系统和军规II代的帮助下，还具备很强的超频能力。

　　显卡严格遵守美国国防部标准《MIL-PRF-39003L》，所有电容均满足 (-55°C ~ +85°C) 的工作温度标准，采用军规用料，Hi-C钽电容和军工级固态电容，Hi-C钽电容具有超高耐温（高达125°），超稳定性的特点，主要用于GPU滤波供电，滤除杂波抑制电压波动，给GPU提供最强劲最稳定的供电。

　　而军工级固态电容，具有超长的使用寿命，发热量超低，电源转化效率高。除此之外更首次采用 SFC (超导磁电感) 不仅供电提升效率10%，也让最大输出电流提升30%。

　　微星R6850Hawk显卡在设计方面严格遵从了微星创立HAWK系列时的初衷，无论是TWINFrozrII极品散热系统还是我们看到的军规供电部分，都渗透了微星对产品极致工艺和性能的追求。

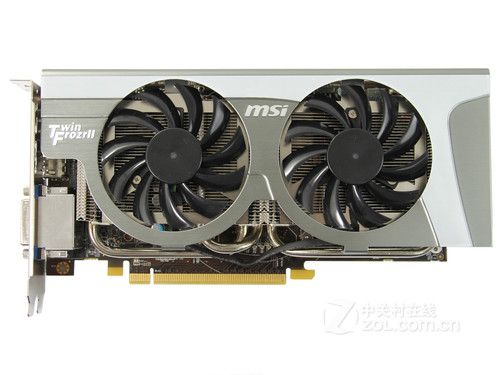

微星R6850Hawk显卡

　　微星6850Hawk的上市，极大的丰富了微星现有的产品线，也让喜欢超频的玩家有了更好的选择。Barts核心的成功之处刚好也在于产品定位，特别是千元级别的HD6850显卡可以有效拦截GTX460对于市场的冲击，同时把AMD第二代DirectX 11架构和更好的高清与节能功能带给用户。

微星R6850Hawk显卡GPU核心

　　微星R6850Hawk显卡采用基于40nm工艺制程制作的Barts Pro显示核心，核心内建960个Streaming Processor流处理单元，32个光栅处理器和48个纹理单元。支持DirectX 11和Shader Model 5.0技术，支持4屏输出和CrossFire技术，并且支持ATI独有的Powerplay自动节能技术。

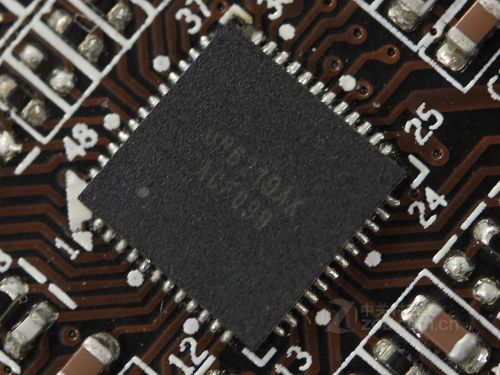

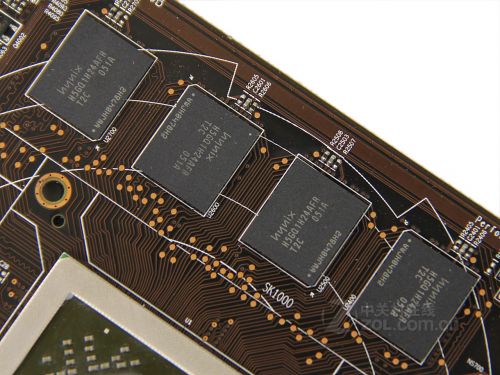

显存颗粒与供电调节芯片

微星R6850Hawk显卡拆解

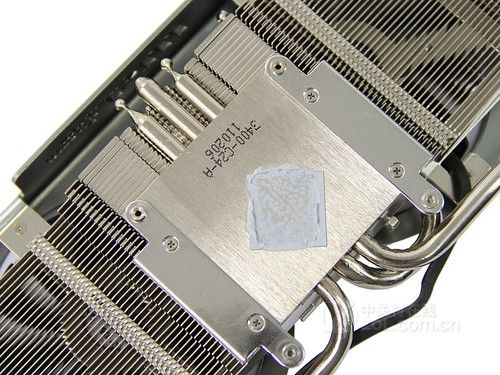

微星R6850Hawk显卡散热器背面


微星R6850Hawk显卡散热器

　　散热方面，显卡采用微星独家设计的TwinFrozrII散热设计，也就是众所周知的"霜刃"散热系统。透过8厘米超大双风扇，搭配三根热导管配备超级热管技术与大面积的镀镍纯铜底散热底座，让热能有效且快速的导出。整个散热器鳍片密度较高，这一点用户通过重量可以轻松判断出来。


微星R6850Hawk显卡显存与核心供电

　　微星R6850Hawk显卡使用了显存与核心分离供电方案，显存和VDDCI辅助供电在整卡后端，核心在前端。微星R6850Hawk除采用全固态电容强化超频及高负载状态，更配备了SFC(超导磁电感)不仅提升效率10%，也让最大输出电流提升30%。GPU核心采用6+1相式供电，显存和VDDCI供电设计也采用了第二代军规用料的SFC亚铁盐芯电感。

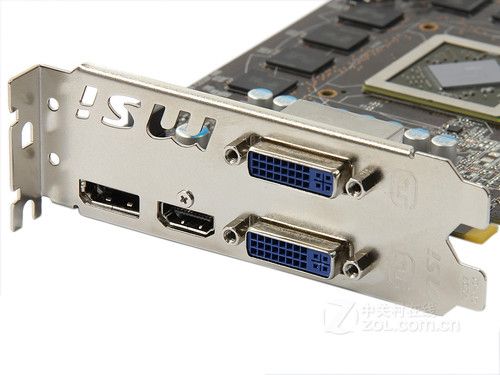

微星R6850Hawk显卡输出接口

　　微星R6850Hawk显卡提供了丰富的接口设置，两个DVI附加HDMI和Display Port接口，充分体现了其为消费者着想的考量和态度。同时丰富的接口还满足了用户高清源码输出的需求。
