基于SystemView的GSM系统电路设计

 　　1．3 GSM系统性能分析

　　完成了GSM通信系统的发射和接收电路设计之后，要想实现系统性能的分析，还要对信号传输的通道信道进行建模和设计。根据移动通信信道带宽有限、干扰较大以及存在衰落的基本特征，本文采用130 dB的信道衰减因子，然后加入热噪声模拟高斯信道的特性，并加入频带滤波器模拟带限特性。利用SystemView软件设计的信道如图7所示。

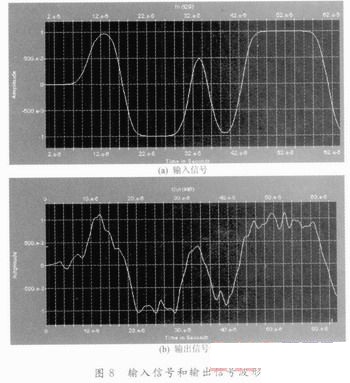

　　按照图2，图6和图7的电路设计，仿真的结果如图8所示。其中图8(a)为GSM系统输入(脉冲整形后的数字信号源)信号波形；图8(b)为GSM接收器解调输出的信号波形。

　　从仿真结果上看，输出信号和输入信号的波形基本上是一致的，可见信号源经过发送端的调制；然后经过有扰衰落信道的传输；最后在接收端进行混频和解调后正确恢复了原来信号源的信息，该GSM系统能够正常地工作。仿真结果证明了整个设计系统的正确性。

　　2 结论

　　首先从理论上分析了GSM系统的工作原理，在此基础上，利用SystemView动态分析工具设计了GSM系统的发射机和接收机电路，通过波形分析验证所设计电路的合理性及功能。本文的虚拟无线电设计方法避开了复杂的硬件搭建，实现功能的软件化，把现代通信系统的设计与实现途径从基于硬件的、面向用途的系统设计方法中解放出来，不需编程，只需模块的连接，设计方便、快捷，极大地减轻了工作量。在设计过程中可以方便地更改参数，以达到通信系统仿真设计的最优化。
