基于现代DSP技术的QPSK调制器的设计
图2中，由频率字、延时器、加法器和两个LUT组成正交信号发生器，产生两个正交的载波信号。随机信号发生模块产生随机信号，经过反相器形成数字基带信号，经过串并转换模块变为并行信号，再经过多路选择器模块输出+1和-1，然后和正交信号发生器产生的正交载波信号相乘，最后在加法器中进行相加实现QPSK调制。
3系统仿真与硬件测试
3．1 系统仿真
完成整个设计后，设置仿真时间，开始仿真。设置Simulik的仿真停止时间为2 000，仿真步进设为自动。仿真结果如图3，图中前两栏为正交波信号，最后一栏为QPSK已调信号。
3．2 硬件测试

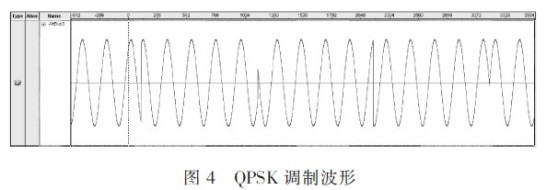

在Simulink中完成仿真验证后，需要把设计转到硬件上去实现。这是整个DSP Builder设计流程中最为关键的一步，可获得对特定FIGA芯片的VHDL代码。双击QPSK模型中的SignalCompiler，点击分析按钮，检查模型无错误后，打开SignalCompiler窗口，在图中设置好相应项后，依次点击1、2、3 3个按钮，逐项执行VHDL文件转换、综合、适配，即可将．mdl文件转换为．vhd文件。同时，在工作目录生成的文件中有tb_qpsk．tcl和tb_qpsk．v文件。tb_qpsk．v文件是在QuartusII中要用到的工程文件，tb_qpsk．tcl文件是要在Modesim进行RTL级仿真用到的测试代码。仿真完成后，在QuartusII中指定器件管脚、进行编译、下载。最后进行硬件的下载，连接好FPGA开发板即可。本文采用的硬件是Cyclone系列芯片EP
4 结论
本文利用了现代DSP技术的功能，在Simulink的环境下实现了QPSK的建模，给出了具体模型，从而避免了VHDL程序的编制，缩短了周期，提高了效率。采用该法，极大地提高了电子系统设计的灵活性和通用性。仿真结果和硬件实现都验证了该方案的正确性。
