如何设计高效率大电流直流稳压电源
2、 MP1593 实际的应用电路图及一些设计要点

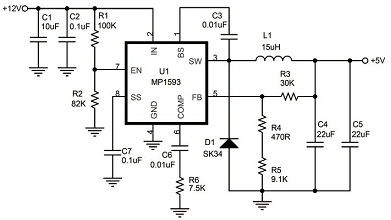

采用这颗IC 设计+5V 电源的实际应用电路如图3 所示。
图3 采用这颗IC 设计+5V 电源的实际应用电路
对这个电路的设计，有几点说明如下：
1. 这里用的电阻、电容等元件都是采用贴片型的元件。采用贴片型元件的好处：一是可以使整个电路的体积做的很小，二是为了让各元件排列得很紧凑，以避免元件之间连接线过长而导致引入外部的干扰使得电路工作不稳定。
2. 电容C4、C5 不能用电解电容，而必须采用多层陶瓷介质贴片电容（即MLCC 电容），最好是采用X7R 型或X5R 型的贴片电容，因为这种电容滤波效果较好，能确保输出电压Vout 的纹波电压较小。
3. C2 必须采用X7R 型的贴片电容，同时还要尽可能靠近MP1593, 以确保使得从输入端引入的高频干扰减到最小。
4. D1 必须采用正向电流大于
5. R3、R4、R5 必须采用误差为1％的贴片电阻，以确保输出电压Vout 的精度。 R4、R5 串联使用也是为了更方便的调节Vout，使其精度达到预定的要求。
6. L1 采用绕线式工字型贴片电感，其额定工作电流必须达到
7. 电阻R1、R2 组成串联分压电路从12V 电压分出大约5V 左右的电压给pin 7 端作为该电路的启动信号。电路中所使用的所有元件的型号规格参数如表2 所示。

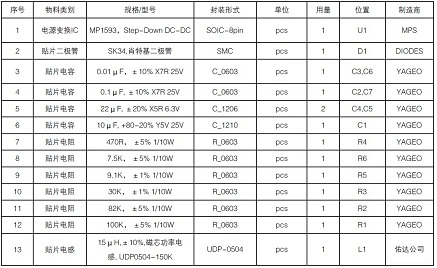

表2 电子元件清单
3、结束语
在采用集成电路MP1593 设计直流稳压电源时，有以下几点值得注意：
1. 如果输出的电压不是 +5V 而是 +3.3V、+1.8V 或者其它输出电压，这时在设计MP1593 的应用电路时，（ 图3 ） 中的某些元件的参数是需要进行调整的， 如：L1、D1、C6、R3、R4、R5、R6都需要根据输出电压的大小而重新选择适当的参数。
如何选择参数？可参考MPS 公司发布的MP1593的IC 规格书的最新版本文件：MP1593 DatasheetRev 2.0 .pdf。
2. 在PCB 布线时，必须注意地线的排布方法。
一般要求将输入部分的地线与输出部分的地线分别各自在一点汇总后再相互连接起来， 且汇总地点尽可能靠近MP1593 的pin 4（GND）端。
3. 在PCB 布线时，L1、D1、C3 必须在一点进行连接并且与MP1593 的 pin3 端连接的线段要尽可能短一些，粗一些。
4. 在PCB 布线时，L1、D1、C4 这几个元件在PCB 板上所围成的面积要尽可能的小一些，实际上就是要求将这几个元件尽量排布得相互靠近些。
以上几点措施是为了使设计出来的实际应用电路具有极好的工作稳定性，使输出电压在纹波、输出电压精度、信噪比等各方面都获得非常好的性能指标。事实上，本人曾经在便携式DVD 产品中采用MP1593 设计了+5V、+3.3V、+1.8V 三种直流稳压电路，实际测得该机的性能指标非常好，输出电压上的纹波很小，音频系统的信噪比实测达到了90dB 以上，视频系统的亮度信噪比达到了60dB 以上，充分证明该电路具有很好的实用性。
