山寨Tegra 2平板开拆

作为GPU领域的领头羊，NVIDIA不但在PC市场独领风骚，更在日趋火热的平板市场创下了自己的天地。此前，摩托罗拉、三星、LG、Acer、华硕等均推出了基于Tegra 2处理器的双核平板电脑，让品牌厂商与NVIDIA赚足了眼球。在身处电子产品研发、代工前沿的深圳，山寨工厂自然不能落后于这个潮流，玩家MagicBT有机会拿到了一款型号为P10AN01的白牌NVIDIA Tegra 2双核平板，并分享了拆解过程。

从内部基板可看出，NVIDIA进入平板领域的思路借鉴了MTK的平台战略。NVIDIA不仅提供芯片，还会扶持系统集成商开发主板，并整合Google Android系统，然后通过OEM打包给品牌合作伙伴。深圳的平板机产业链与之前的上网本生产流程非常相似，实际上许多都是从原来的上网本和手机厂商转型而来。

这里也说一下P10AN01这款机器的配置，该机采用了NVIDIA Tegra 2处理器，主频为1GHz，这是目前市场上可以见到的唯一一款量产的A9双核处理器。P10AN01搭配512M DDR2内存，拥有512M存储空间(通过TF卡可扩展至32G)，配有10.1寸1024×600像素分辨率的电容式触摸屏屏，使用7.4V 3500mAh锂电池，预装Android 2.2操作系统。

另外该机还配有30万像素前置摄像头，支持HDMI输出（最高支持1080P视频），内置GPS模块，可选配3G模块（量产机身有带3G SIM卡插槽），支持重力感应和环境光传感器。

遗憾的是，Android 2.2似乎不能完全发挥Tegra 2双核的全部性能，只能等下半年全面装配Android 3.1后，才能发挥好A9双核的潜力。通过试用，1080p高清播放和游戏基本没有什么压力。

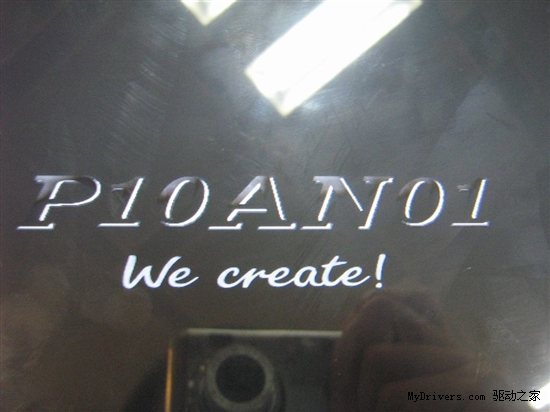

P10AN01的外观

开机画面

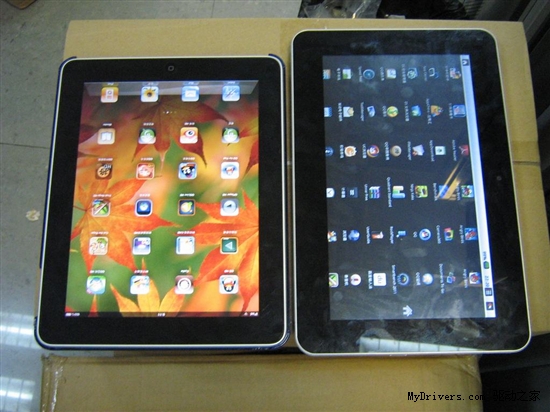

iPad略大

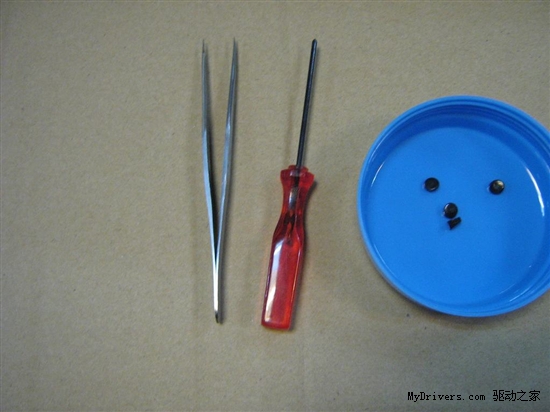

工具

拧开四周螺丝，这螺丝中透着浓浓的山寨气息

内部真身

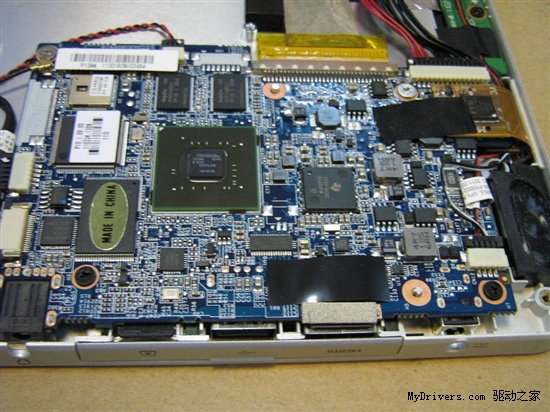

主板

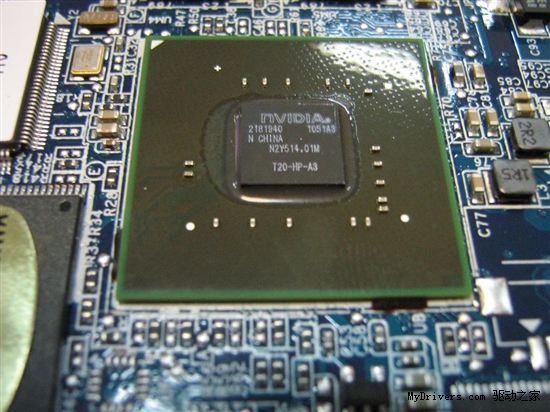

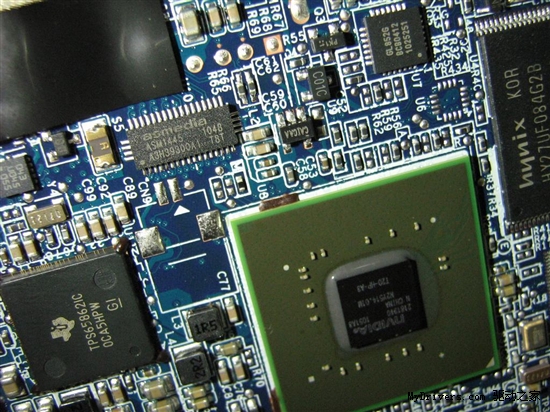

Tegra 2

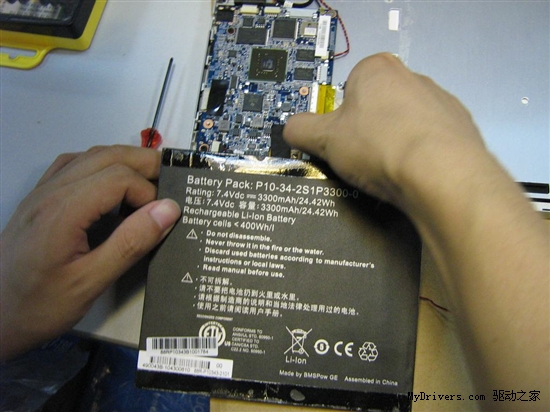

3300mAh容量电池

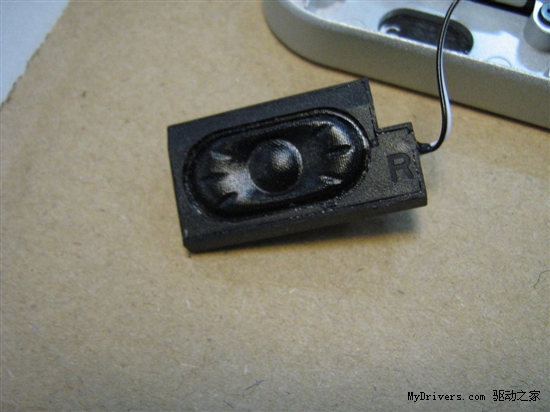

立体声喇叭

PCB侧面设计有TF卡槽和DC电源、耳机、USB、HDMI接口，电源输入规格为12V，1A

HYNIX海力士DDR2内存，顺便对比一下台式机内存。PCB的背面也贴片了2颗，前后一共4颗。此外，P10AN01的存储颗粒采用的是HYNIX海力士HY27UF084G2B单颗512M规格的

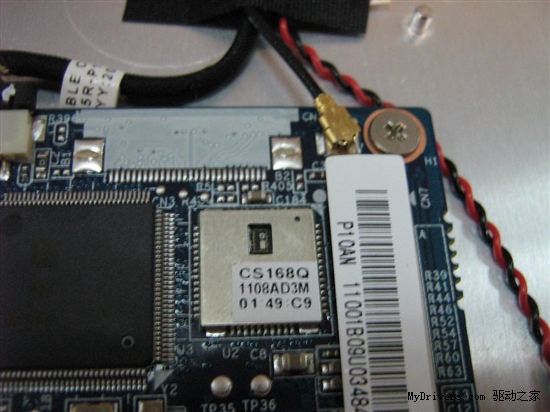

WIFI芯片和天线插口

电源管控芯片采用了Ti德州仪器的TPS658621C

音频控制芯片为Realtek ALC5624，I/O管理芯片为ite it8502e，BIOS芯片是WINBOND华邦的

在PCB的下方有一枚由asmedia提供的型号为asm1445的控制晶片，它能做到HDMI输出接口免跳线切换数字输出模式，方便用户热插拔HDMI线

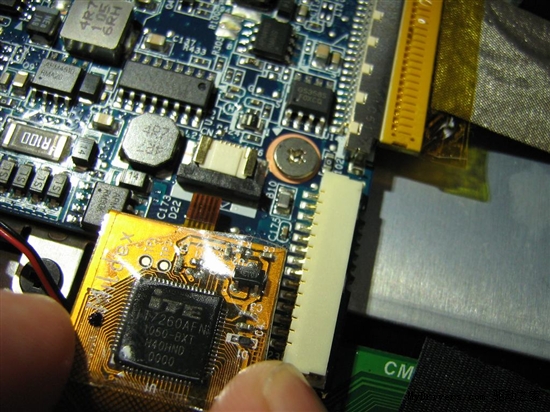

触摸屏控制芯片

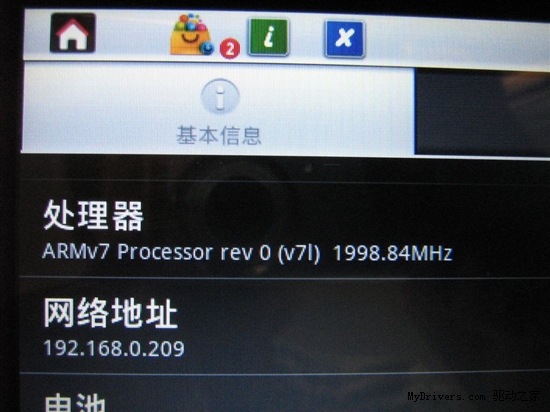

系统截图
