基于单片机和DDS的高精度频率信号实现
高精度的频率信号源对科研、通信系统、电子对抗以及各种电子测量技术十分重要。目前，国内低频信号合成器通常使用多个分立的锁相环元件，电路复杂、价格昂贵、精度低、易受外界环境影响，而且信号的建立时间长而动态范围较小。九十年代迅速发展起来的直接数字合成技术（DDS）将先进的数字处理技术与方法引入信号合成领域，优越的性能和突出的特点使其成为现代频率合成技术中的佼佼者。DDS器件采用高速数字电路和高速D/A转换技术，具备了频率转换时间短、频率分辨率高、频率稳定度高、输出信号频率和相位可快速程控切换等优点，可以实现对信号的全数字式调制。
1 AD9854芯片介绍
AD9854是美国ADI公司最近推出的单片DDS芯片，简单结构框图如图1所示。它的主要特点为：内部高速、高性能的正交D/A转换器和高速比较器实现数字合成的正交的I和Q路输出。当输入一准确的参考频率，AD9854就产生一高稳定的频率、相位、幅度可编程的正弦和余弦信号，作为本机振荡器用于通信、雷达等方面。AD9854的DDS核具有48bit的频率分辨率（1mHz步进），相位截断17bit保证了优良的无杂散动态比（SFDR）指标。
AD9854采用了先进的35微米CMOS技术，使它只需+3.3V的电源供应，它的电路工艺使同步正交信号输出的频率最高达150MHz，平均每秒产生100百万新频率。正弦信号输出经过外部平滑滤波后，可以通过内部比较器转化成方波，用于时钟产生。在高速时钟产生器的应用中，若12bit的“控制”DAC与内部的比较器相结合，能实现脉宽调制和静态周期控制。两个12bit的数字乘法器能实现数字幅度调制、波形成形和正交输出的准确的幅度控制。AD9854中4～20整数倍频器，能把外部输入的低速时钟转变成内部高速时钟（最高300MHz）。参考时钟可以选择单端输入和差分输入。
AD9854合成的信号频率稳定度高，DDS是一个信号波形的合成过程，是以标准参考振荡源的固定时钟作取样时钟，对所需频率的信号进行相位取样，合成信号的频率不同，只反映了一个信号周期内的相位取样的数量不同。合成信号的稳定度直接由参考源的相位噪声决定，甚至还要低。合成信号的稳定度高，理论上可达STCLK/242Hz，这是传统方法难以实现的。频率变化速度快，在AD9854中，由于无需相位反馈控制，因而频率建立及切换快，并且与频率分辨率、频谱纯度相互独立。在芯片中，NCO的相位改变是线性过程，形成的信号具有良好的频谱。此外，由于合成信号的频率、相位、幅度均可由数字信号控制，所以可以通过预置相位累加器的初始值来精确控制合成信号的相位，非常容易实现灵活的高精度的数字调制，如AM、PSK、FSK、MSK等，而且容易实现高精度的正交调制。
2 用AD9854快速开发频率信号发生器的实例

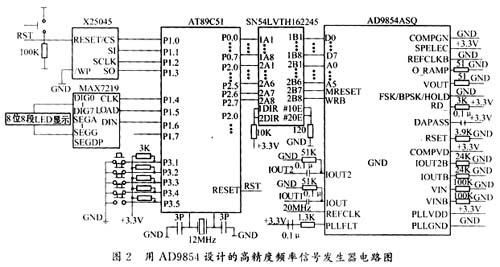

下面给出一种用AD9854开发高精度频率信号发生器的简易方法，开发者只需要熟悉MCS-51单片机编程即可。该系统具有开发周期短，开发成本低的特点，也可以作为探索AD9854功能的一种方法，它的电路原理图见图2。
系统主要由DDS芯片AD9854、单片机AT

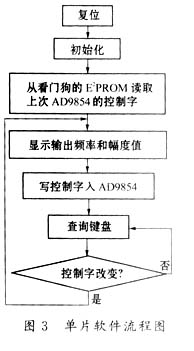

对AD9854进行初始化控制时，首先，主复位脚（71脚）必须置高10个系统周期以上，主复位的作用是初始化系统总线，置控制寄存器以缺省值。在系统中，用MCS-51系列单片机对AD9854进行控制，软件流程图如图3所示。实现并行写时序时序图如图4所示，可以使用以下语句：
MOV p0，#10h
MOV A，#1DH
ADD A，#40H
MOV P2，A
CLR WRITE
NOP
SETB WRITE
NOP
