三屏输出 索泰GTX 560 Multiview简测

      6月初索泰发布了一款支持3屏输出的GTX 560显卡，型号为GeForce GTX 560 Multiview，相对以往NVIDIA单显卡只能支持2屏显示输出，3屏相能够带来更加震撼的游戏视觉效果。

      索泰GeForce GTX 560 Multiview采用了GF114核心，和GTX 560 Ti同出一脉，规格有所下降，但是保留了完整的256Bit位宽，流处理器也达到了336个，56个Texture Units，7个Polymorph Engines及32个ROP单元，GPU核心频率为820MHz，流处理器频率为Shader1640MHz，另外搭载的1GB GDDR5显存频率为4008MHz，整体规格和公版一致。

      索泰GeForce GTX 560 Multiview PCB为非公版设计，采用了6+1相供电设计，大幅超越公版规格，提供2组6Pin供电接口。显卡最大的亮点在于提供了5个显示输出接口，最高支持3屏显示输出。

      值得注意的是组建3屏显示输出时，2个HDMI接口必须都连接上，另外再连接1个DVI或Display Port接口即可组建三屏输出。

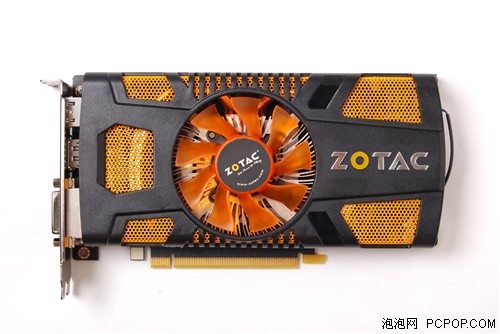

      散热方面， ZOTAC GeForce GTX 560 Multiview显卡散热器和公版规格相似，采用了2根热管，配合80mm风扇，有效提高散热效率。

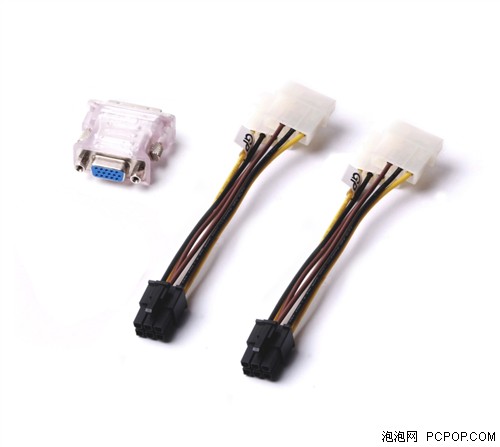

      附件方面提供了2个大4pin转6pin电源转接线，1个DVI-VGA转接头，另外显卡还附送Boost Premium软件套装，包括vReveal、nero Vision Xtra、cooliris、xbmc和okylo等软件。

揭秘3屏输出 索泰GTX560 Multiview产品拆解

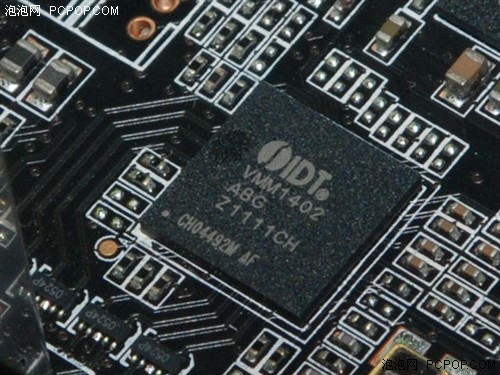

      拆下散热器，整合显卡PCB一览无遗，在PCB左侧靠近显示输出接口附近多了1个IDT芯片，产品编号为VMM1402 ABG，它可以将一路DisplayPort信号转化为2路HDMI或是DVI输出。

      而NVIDIA GeForce GTX 560 GPU具备2路线是输出，把其中的一路经由IDT VMM1402ABG芯片转换就可以总共实现3屏显示输出。折合本站报道的《单卡五屏输出！影驰GTX560威五版评测》中的影驰Display 5显卡原理一致，不过后者采用了规格更高的IDT VMM140EQG芯片，可以支持单路DisplayPort转4路HDMI或DVI。

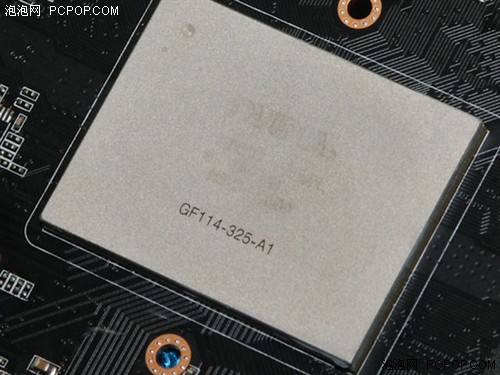

      显卡的GPU编号为GF114-325-A1，拥有336个流处理器，内置了256Bit的GDDR5显存控制器。

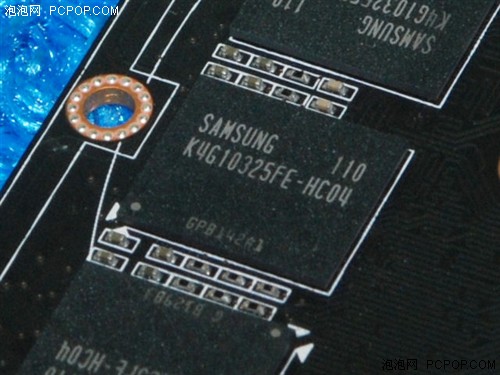

      显存采用了三星的芯片，产品编号为K4G10325FE-HC04，速度为0.4ns，默认频率可达5000MHz，单颗为128MB，8颗组成1GB的容量。

      供电发那个面采用了6+1相设计，其中核心6相，显存1相，外接供电方面提供了2个6pin供电，包含主板提供的75W，最大可提供225W的功率输入。

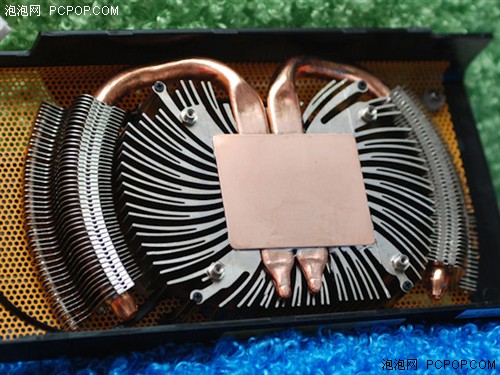

     显卡散热器则采用了纯铜底座，双热管加环形散热器片，为穿Fin设计，另外底座也连接了一块巨大的散热片，配合80mm风扇将热量排出。

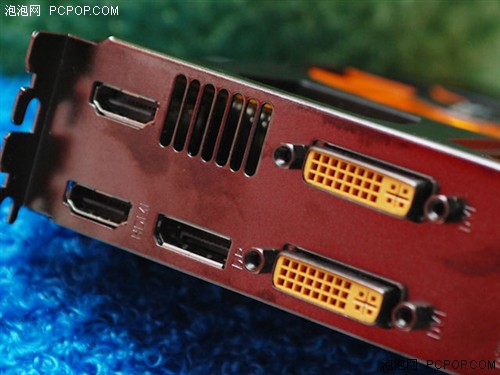

     显示接口提供了2个DVI接口，支持双联输出，2个HDMI接口和1个DisplayPort接口，其中2个HDMI接口经由IDT VMM1402ABG芯片输出。

小结：产品独到 整体均衡

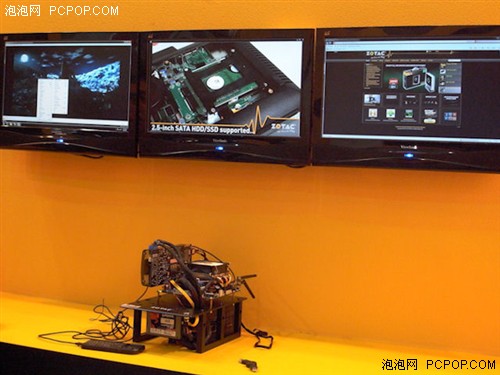

     平台组装后，将2个HDMI接口和1个DVI接口分别连接至三个显示器后，经过简单的调试后三屏输出便完成。

     三屏输出的一个重要好处就是用户可以实时多任务执行，另外也可为游戏带来更宽的视野，体验更加出色。

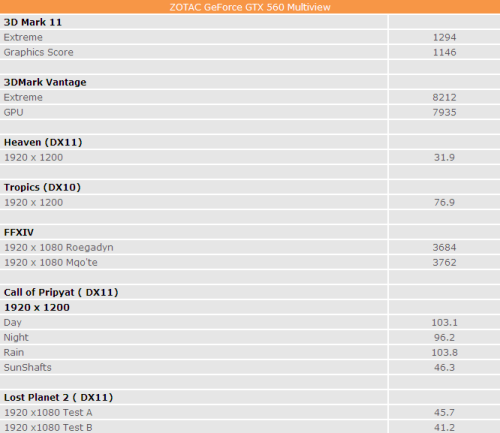

     性能测试方面，最新的3DMark 11项目中选择Extreme模式下得分为1294，而显卡子项得分为1146，和公版GTX 560表现基本一致，另外同在Extreme模式下的3DMark Vantage测试中，得分为8212，显卡子项得分为7935。

     而在游戏测试中基本都选用了1920x1200（某些为1920x1080）测试中，都能够流畅的运行，即使是面对《Heaven》也有31.9FPS。

     温度方面，待机为44摄氏度，使用FurMark拷机测试，满载温度为85摄氏度，稍微偏高，不过在安全范围内。

     小结：索泰这款GeForce GTX 560 Multiview显卡在性能方面表现中规中矩，不过显卡最大卖点在于支持3屏显示输出，用户无需组建SLI就可实现多达3屏显示输出，可以带来更宽广的娱乐游戏体验。■
