最薄侧滑双核手机 摩托Droid 3详细拆解

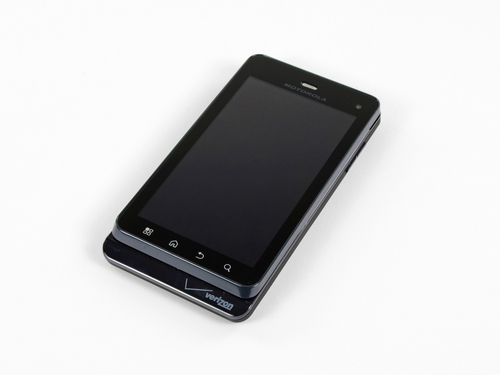

精致有型的摩托罗拉Droid 3
先看外观，回顾一下摩托罗拉Droid 3的基本配置：该机被称为里程碑第三代，也是里程碑系列首款双核手机，搭载的是德州仪器1GHz OMAP4430双核处理器、540x960像素电容屏、PowerVR SGX540GPU、512MB RAM、2.4GB ROM和支持1080P拍摄800万像素摄像头，很好很强大。

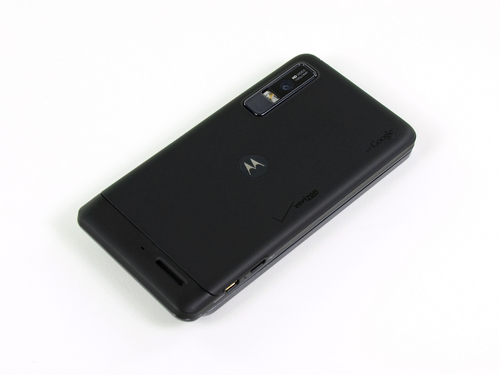

摩托罗拉Droid 3背部
摩托罗拉Droid 3跟第一代里程碑对比
所谓人怕出名猪怕壮，这次给iFixit那帮极客们看上了吧？摩托罗拉 Droid 3的拆解之旅马上就要开始了，点击图片可以查看更清晰的大图。

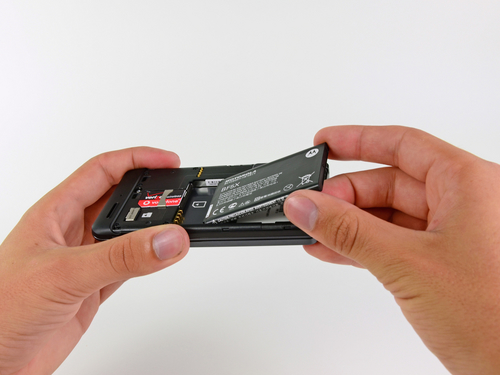

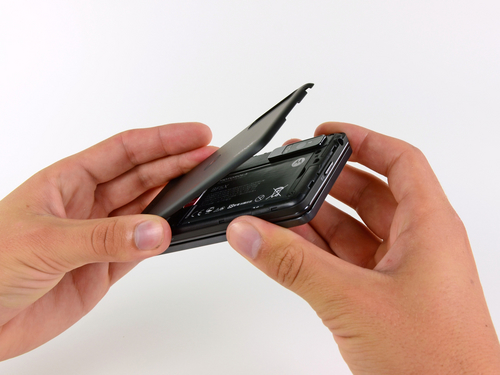

打开后盖，先得以一窥里程碑三代的内部。映入眼帘的是1540mAh的电池，摩托罗拉官方宣称可以达到300个小时的待机时间。
拿下后盖看到1540mAh电池
电池有点薄

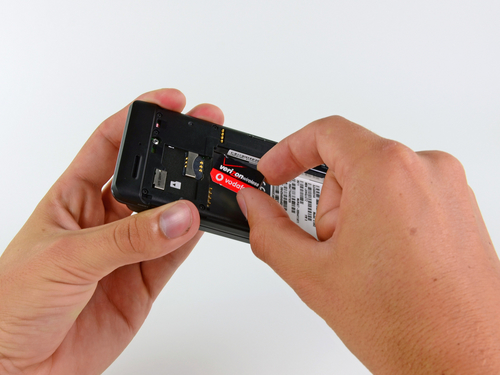

Verizon的SIM卡。本来Verizon的CDMA网络是不需要SIM卡的，但是如果您想全球漫游的话，这样一张卡是必不可少的。
摩托罗拉Droid 3的Verizon SIM卡

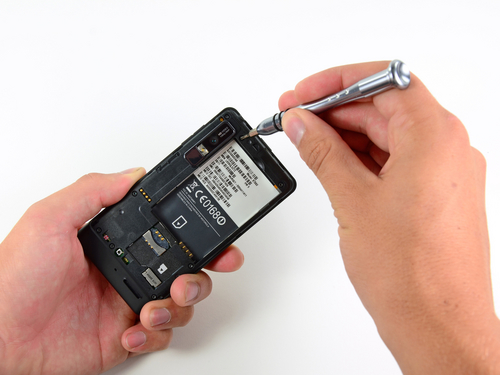

准备拆下背壳了
撕开贴膜

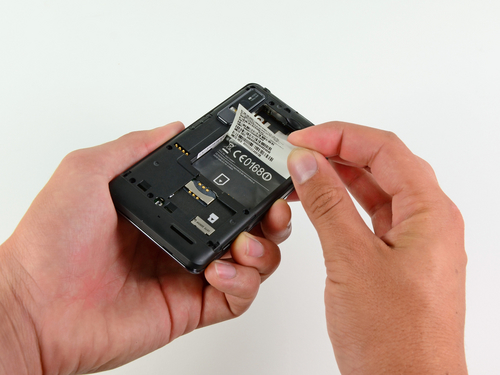

撕开手机电池仓里面的贴纸，只需一把螺丝刀，我们就可以看到主板和电路了。

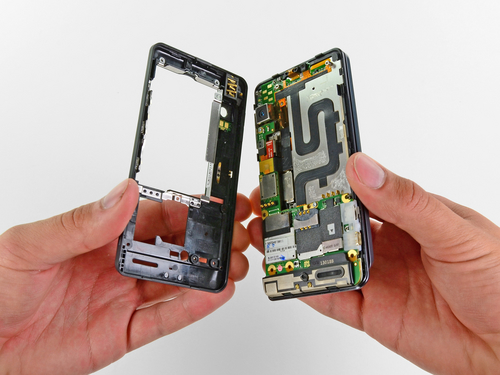

做多了也就轻车熟路了，iFixit的极客们几乎不费吹灰之力就把背壳卸下来了，摩托罗拉Droid 3完整的主板和电路设计一览无遗。
顺利的把背壳分离出来

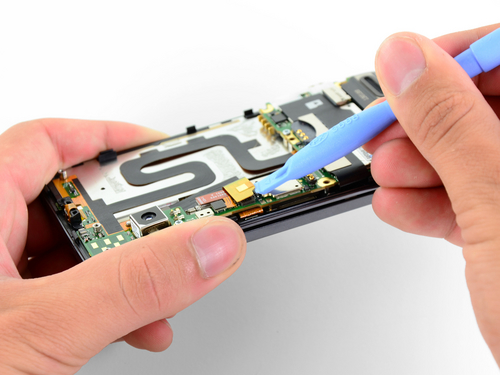

下一步是用塑料工具把摄像头电缆和镜头模块从主板上小心的取下来。
摄像头模块
摄像头模块

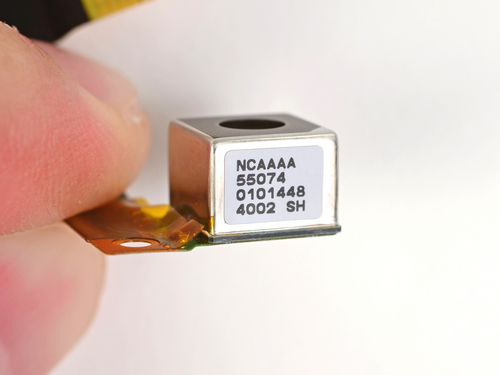

给这个800万像素的摄像头来个特写吧。
800万像素摄像头模块

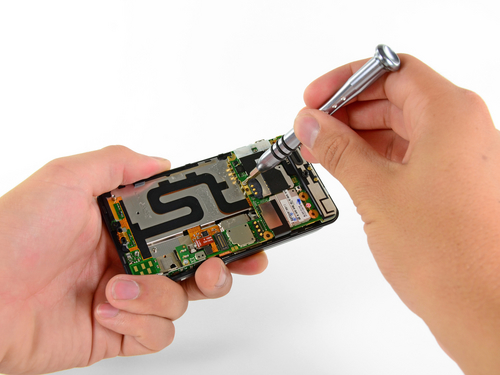

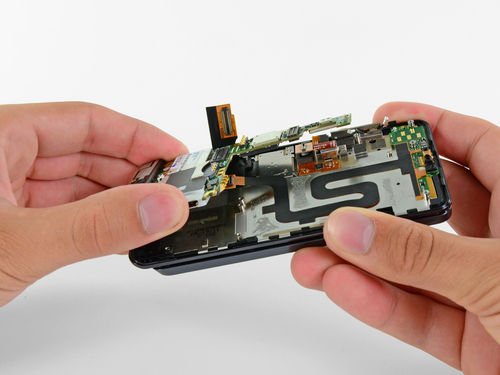

然后要将整个主板从机身上取下来。没有什么难度。只是要取下主板的话，必须要先撬开扬声器天线部位。

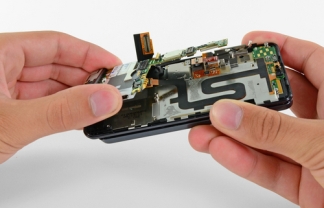

准备拆下主板
主板电缆连接图
看起来扬声器是通过压力触电传输数据的。主板上有个小洞，估计是为了使声音能更好地传递吧。
主板上的扬声器特写

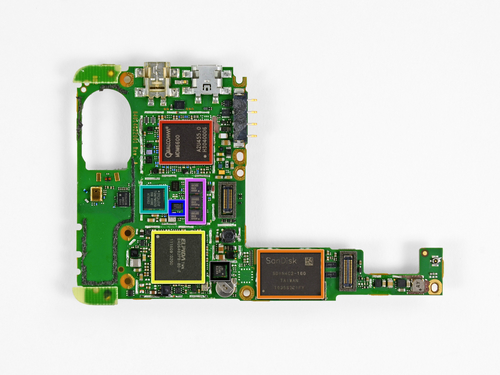

主板上的物件真是错落有致。从上往下红色框内的是高通MDM6600芯片，支持14.4Mbps的HSPA+网络（CDMA版iPhone 4采用的也是类似的芯片方案）。绿色的是TQM
主板正面
主板背面。下图中红色部位是高通PM8028芯片组，和高通MDM6600一起为手机提供高速无线连接。
主板背面

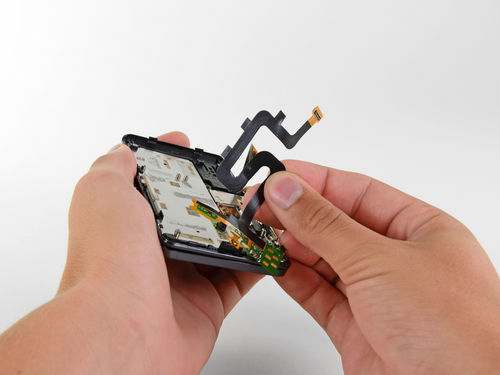

这条奇怪的“跑道”是什么？似乎只是
主板上的

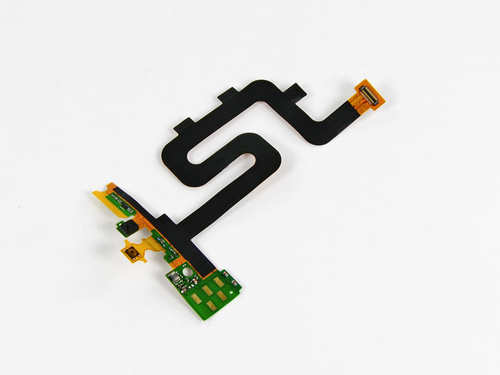

除了耳机接口，手机的电源按键和副录音孔也出现在这条跑道状的部位上。副录音孔其实就是第二个录音孔，通话时用来排除掉噪声——这也是我们说的摩托罗拉“丽音”技术。

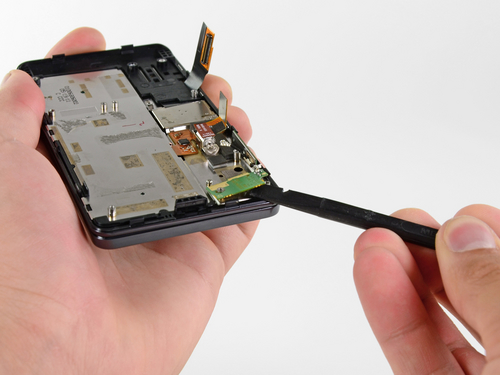

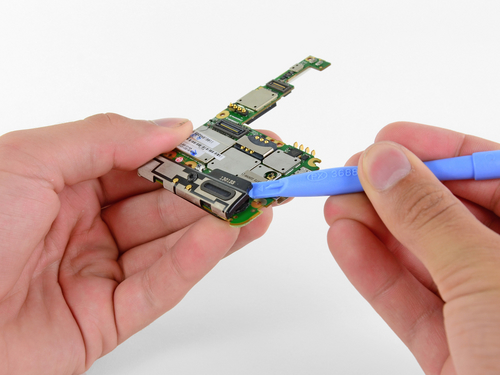

接下来我们看到的这个被小心翼翼的撬起来的是摩托罗拉Droid 3的Wi-Fi模块。就是有了这个小东西，摩托罗拉Droid 3支持b、g和n Wi-Fi信号。
Droid 3的Wi-Fi模块
摩托罗拉Droid 3的振动器，很小，是吧？
振动器

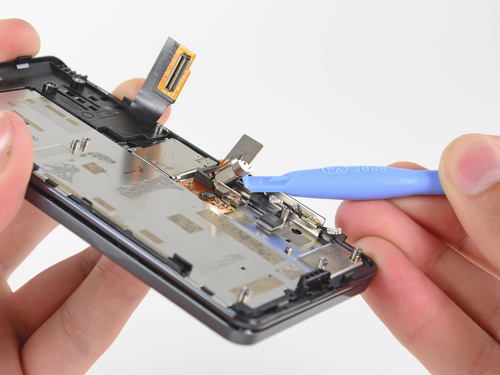

不小心把手机的滑轨给揭起来了。好吧，其实是故意的。看看这个号称史上最薄的滑盖手机的滑轨部位吧。
滑轨特写
Droid 3上最值得说说的部件之一：五行式全键盘。
五行式全键盘

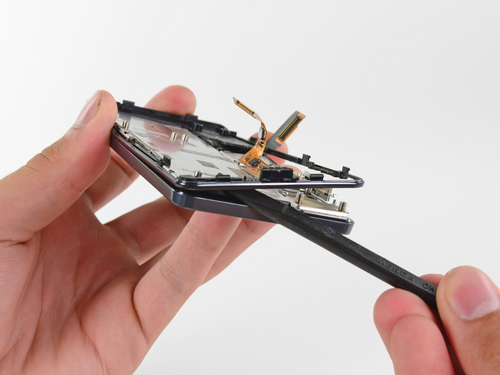

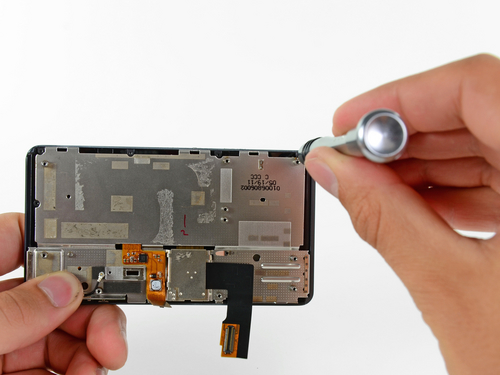

卸下螺丝就可以看到屏幕了

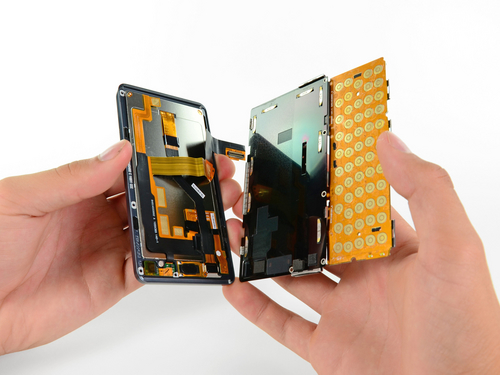

卸下螺丝看屏幕。跟Droid、Droid 2一样，Droid 3的屏幕上盖要揭开有点麻烦。
Droid 3的qHD屏幕

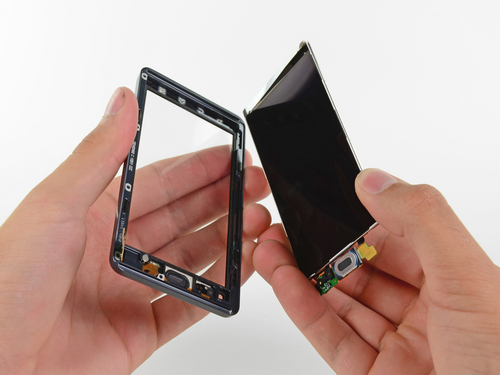

不过在大家的鼓励下，康宁大猩猩玻璃下Droid 3的qHD屏还是被剥落下来了。这块屏比前两代Droid都要大上0.3寸，分辨率也上了一个台阶，达到了960x540像素。
外层是康宁大猩猩玻璃

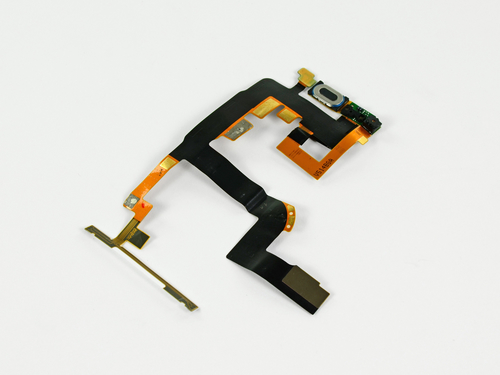

这条是屏幕后方的带状电缆，连接了听筒、前置摄像头、光线感应器和LED指示灯。这些部件拆起来很简单，可是要装回去，太难了。啧啧啧，不简单啊。
这条电缆上小东西很多

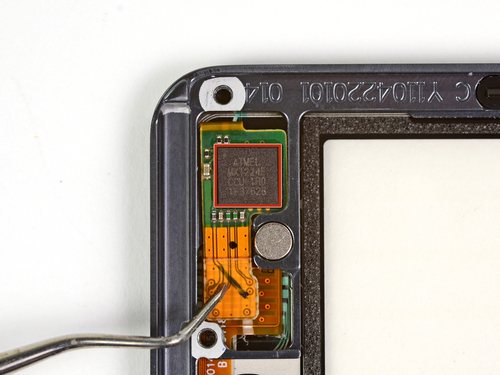

红色框内的是ATMEL MXT224E电容屏控制器。
电容屏控制器特写

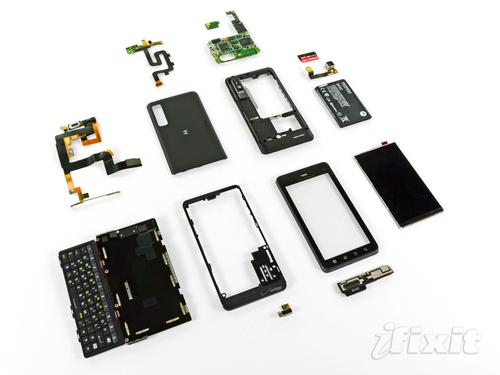

得了，摩托罗拉Droid 3基本上能拆的都在这里了，当然主板上那些小东西也还可以再拆，只是装上去有点难度。
部件也来全家福
iFixit这一次针对摩托罗拉Droid 3的拆解，小编看得比上次三星Galaxy S II的拆解还要过瘾。或许是因为Droid 3加上了全键盘和侧滑装置，整个机身看起来复杂很多，但是不得不承认，也精细很多。这次拆解再一次证明了摩托罗拉手机扎实的用料、军工般的做工和高超的工业设计能力。
