两千元大炮内幕！耳神ER2299音箱拆解
经过对耳神ER2299音箱的评测之后，小编对其产生好感，对其内部的构造产生好奇之心，于是便将它拆解一番，并收获颇丰。小编给大家带来了耳神ER2299音箱的后续之作，请点击这里《震颤你内心！耳神ER2299有源音箱评测》了解耳神ER2299音箱。接下来，一起来看看究竟两千元的超低音炮到底有何不同呢？
耳神ER2299音箱

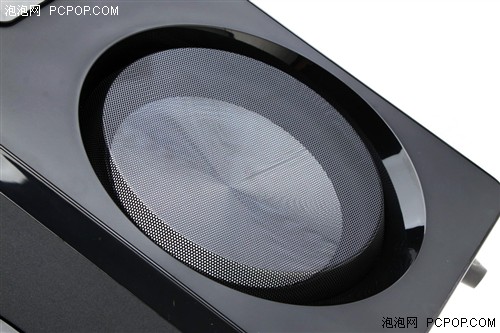

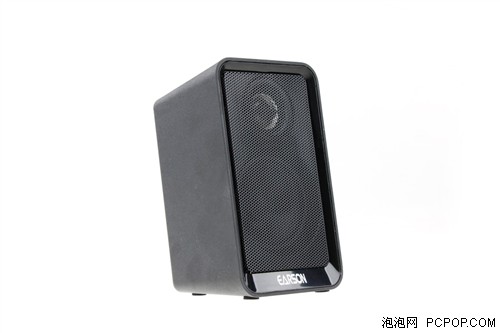

耳神ER2299卫星箱

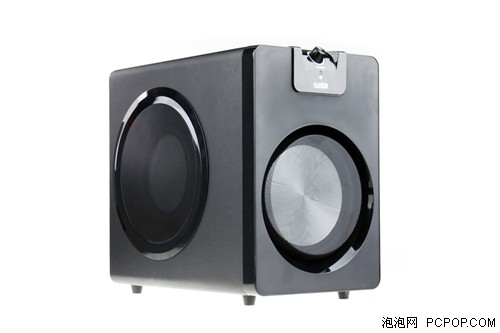

耳神ER2299超低音炮

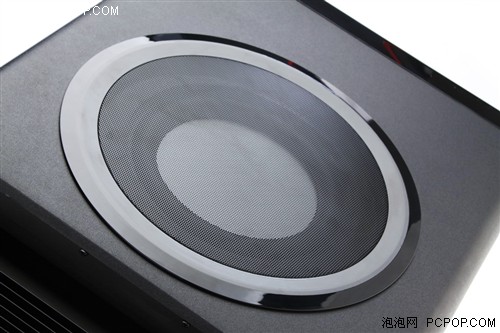

耳神ER2299低音单元
耳神ER2299被动盆
金属外壳的卫星箱，木质的低音炮，8英寸的超大低音单元，赶紧掀开它来探个究竟。
揭开卫星箱内幕
按着大小的顺序，小编先将卫星箱进行了彻底的拆解，动用了以下的工具。由于卫星箱密封的很结实，拆解时还真费了不少功夫。
拆解工具
卫星箱内部结构

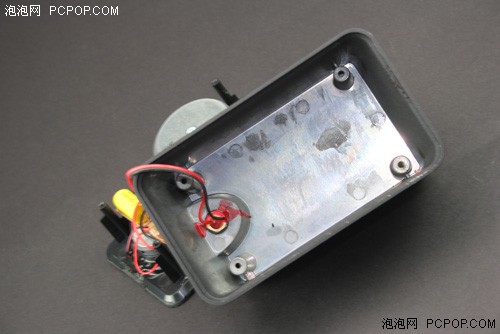

卫星箱金属外壳
耳神ER2299的卫星箱采用了金属质地的外壳，与往常的木质外壳做法有所区别，分量明显提升，可使用大功率信号，防止谐振。然而这种材料导致造价相对较高，箱体的密闭性不是很好。

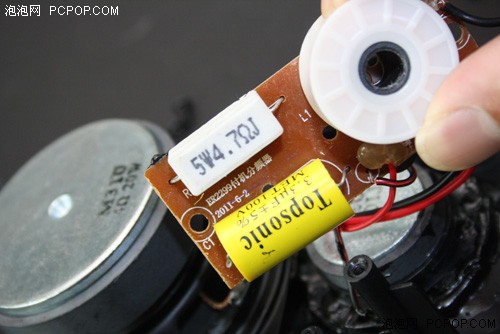

卫星箱内分频器
耳神ER2299卫星箱采用一阶容感分频器，设计扎实，做工用心。卫星箱内置分频电路是厂家诚意的体现，之前我们看到很多廉价2.1多在卫星箱内并联一颗电容权当分频器，与这种做法相比，耳神的用料还是值得肯定的，与电容分频的做法相比，独立的一阶容感分频电路的调整也更显功夫。

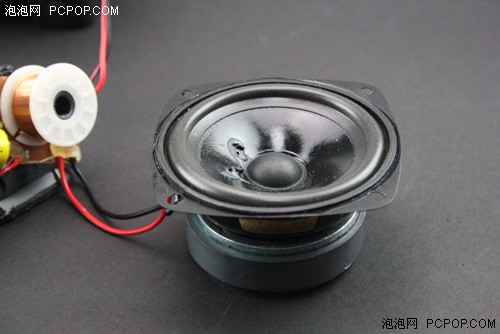

中音单元
耳神ER2299卫星箱的中音单元并没有采用防磁设计，因为LED显示器的流行，才有不防磁的做法。3英寸的单元，可以承受较大的功率。

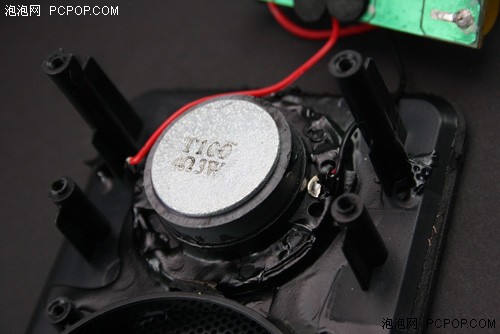

高音单元
高音单元是一颗1英寸的铝质振膜单元，铝振膜特性是容易出现极高频的延展，但是如果设计不好会出现高音干涩尖锐，对设计师的调教要求较高。
揭开低音炮内幕
终于谈到了主题，耳神ER2299的超大低音炮。看看这款低音炮的内部构造吧。
强电（上）和弱电电路板
耳神ER2299低音炮的电路采取了强、弱电路板分离的设计。白色电路板为强电部分，负责功率放大，黄色电路板为弱电部分，负责音量调节及音频信号的输入/输出。

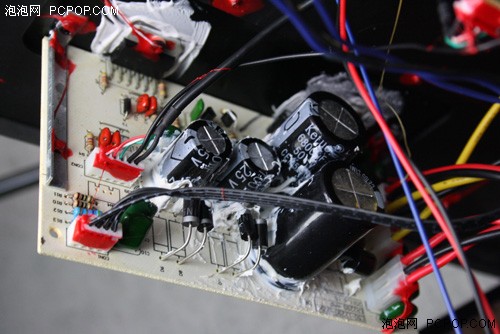

强电电路板

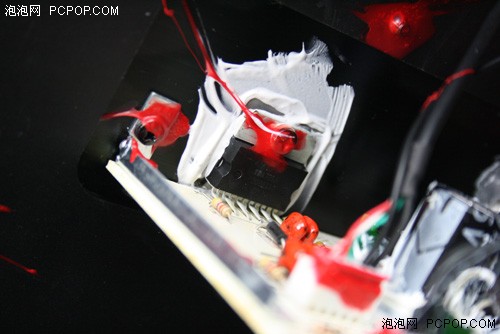

功放芯片
另一个功放芯片
强电部分的滤波电容够厉害，这样输出的功率再大也不用担心。使用两颗TDA7265放大芯片，它是AB类双音频功率放大器，25+25瓦立体声功放音箱。其中一颗供给低音炮，另一颗供给两只卫星箱。

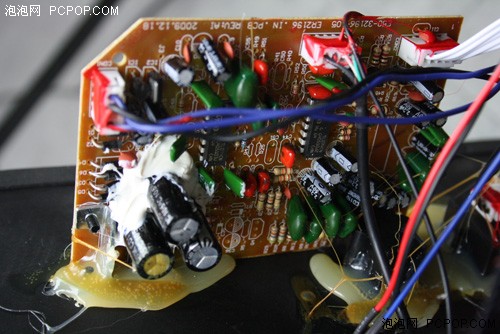

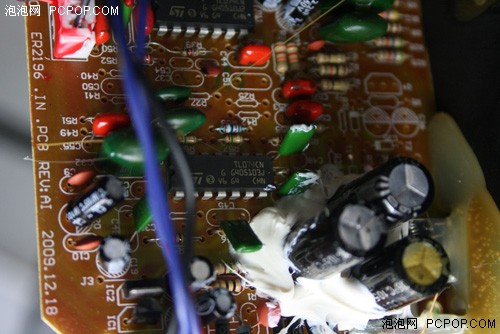

弱电电路板
四路运算放大器

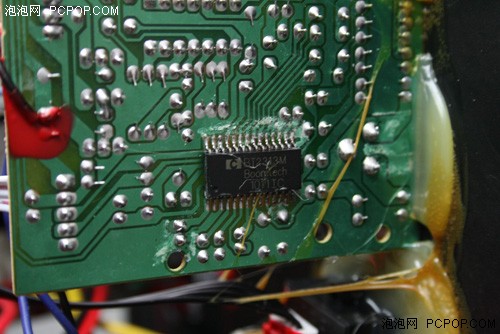

数字音频处理芯片
弱电部分上的容阻较多，体现出了设计的用心。采用两颗TL074CN四路运算放大芯片，一颗做前级放大使用，另一颗做音量控制。背面还使用了BT

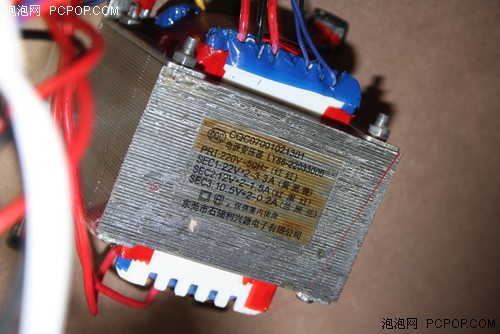

变压器
耳神ER2299低音炮内的电源变压器，提供185瓦的实际功率，功率的保证使低音炮如此给力。

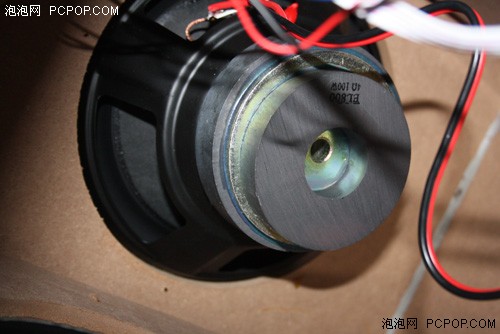

低音单元

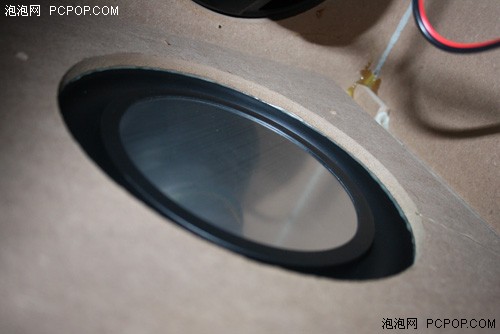

被动盆
带加强筋的木质箱体

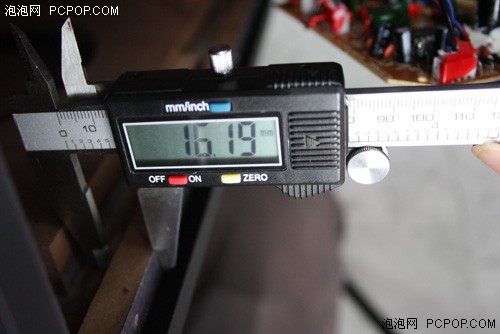

箱体木板厚度
耳神ER2299低音炮的箱壁厚度达到了16.2毫米，并使用了大量的加强筋和加强板，有效杜绝了箱体谐振。8英寸的低音单元，使低音效果够劲，两侧的被动盆式导向设计，使低频质感良好，但量感会不足，金属的被动盆，触感阻尼适中。
总的来看，卫星箱做得扎实，别看个头不大，但实际能承受的功率很大。低音炮使用被动盆做法做导向设计，容易出现细节比较好的低频，显然是一种追求质量的设计思路。扎实严谨的低音炮，分量沉，可承受大功率的输出，遗憾是没有数字解码的能力，否则将是一套非常优秀的PS3或者XBOX 360的配套设备。两千元的超低音炮就是如此制作而成的。
