TD-LTE中继:标准化、测试床开发及外场技术试验

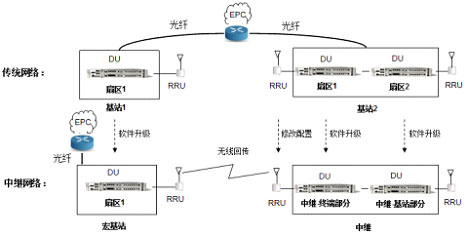

如图 3所示，在传统的无线网络中，各基站之间相互独立，各自通过光纤等回传网络连接到核心网。该中继测试床通过对一个普通的两扇区基站加载不同的软件来实现。具体操作是：一个扇区加载终端相关的软件，作为中继的终端部分，同时对该扇区的RRU（Remote Radio Unit）做相应的参数配置，使其符合终端的接收发送时序；另一个扇区的软件进行相关的升级，作为中继的基站部分。另外普通基站需要加载相应的软件，升级为宏基站，为中继提供无线回传，并从协议架构上对中继提供支持。
图 3 中继测试床实现方案
该实现方案一方面能缩短了开发周期，一方面使中继和普通基站的平滑演进成为可能，从而能保护运营商的投资。
联合外场技术试验
爱立信和中国移动携手于2011年上半年针对该中继测试床进行了联合外场技术试验。试验中各节点（宏基站，中继的终端部分及中继的基站部分）均为两天线；中继和宏基站之间的距离约为460米，中间有建筑物阻挡；站点部署及天线方向如图 4所示；测试终端为LTE版本8的Aeroflex TM500（第三方终端）。
图 4 外场试验环境
图 5，图 6和图 7分别给出了RSRP（Reference Signal Received Power）、上行吞吐量、下行吞吐量在有中继和没有中继情况下的对比结果。从测试结果可以看出，通过在宏基站覆盖边缘安装中继，在宏基站的阴影覆盖区，RSRP从-125 dBm提高为-70 dBm，上行吞吐量从0提高到接近8 Mbps，下行吞吐量从0提高到20 Mbps左右。图 5 - 图 7中（c）图的起点和终点位置如图 5（b）中所示。下行速率只能达到20 Mbps，原因是回传链路只能支持20 Mbps的速率，从而成为系统的瓶颈。

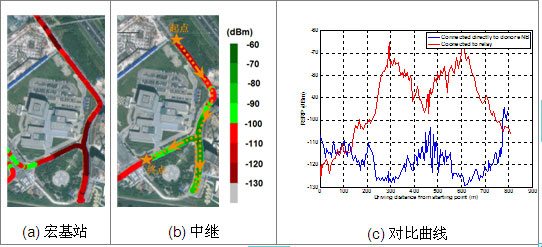

图 5 RSRP对比图

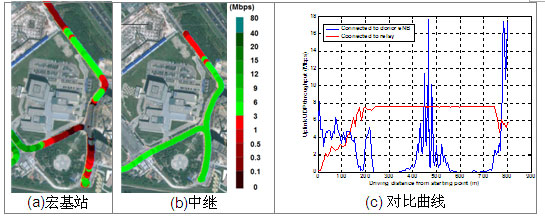

图 6 上行吞吐量对比图

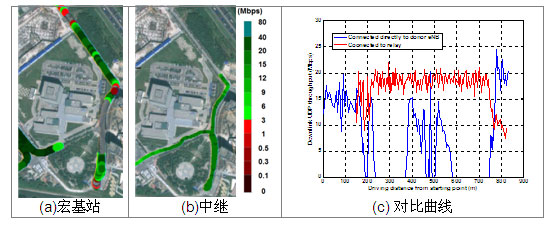

图 7 下行吞吐量对比图
结果表明，在实际无线环境中的外场测试结果接近中继测试床的设计目标。部署TD-LTE中继能在实际无线环境中扩展网络覆盖，显著提高小区边缘用户的吞吐量。
结论
TD-LTE中继是一种扩展TD-LTE网络覆盖、提高小区边沿边缘用户吞吐量的经济有效的方案。爱立信中继测试床的成功开发，验证了在TD-LTE普通基站的基础上通过软件升级实现TD-LTE中继的可行性。联合外场试验结果表明，部署TD-LTE中继能够在很大程度上扩展传统TD-LTE宏基站的覆盖范围，并显著提高宏小区边缘用户的上下行吞吐量。中继是LTE版本10中定义的技术，但中继的引入不需要对LTE版本8的终端做任何修改，因此LTE版本8的终端也能受益于中继的部署。
测试结果结果也说明，回传链路可能成为影响TD-LTE中继系统性能的瓶颈。因此，利用例如MIMO增强技术等先进技术实现更高效的无线回传，可以进一步提升中继节点给TD-LTE系统带来的增益。
参考文献
3GPP TR 36.814 v
3GPP TS 36.216 V
3GPP TS 36.300 V
