直流电子负载测试方法研究
搭建测试平台，验证测试方法
为完成直流电子负载测试方法的研究，利用已有设备搭建了试验验证平台，对测试方法的科学性、合理性及可操作性进行试验验证，图1为搭建的试验验证平台。利用测试平台，对直流电子负载静态负载模式和动态负载模式的测试方法进行了验证。搭建的直流电子负载试验验证平台，能够覆盖直流电压高达到600V，直流电流达到500A，功率最大为30kW，转换速率1A/ms～0.5A/μs，负载波形频率最大10kHz的直流电子负载参数的校准和测试需求。此测试平台的搭建，对前面所论述的直流电子负载不同工作模式下关键参数的测试方法的科学性、通用性和适用性起到试验验证的作用。

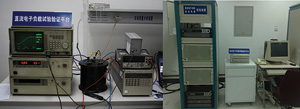

图3 直流电子负载测试方法验证平台
评定测量不确定度
对测试方法的测试结果进行不确定度分析，也是一项非常重要的工作。标准草案的附件部分，对试验验证平台的测量不确定度进行了分析，以保证利用该测试方法给出的测试结果准确可靠。以定电流模式下测量不确定度评定为例进行说明，覆盖直流电子负载参数有：电流设置误差、电流测量误差和定电流模式调整度
1) 测量方法
采用间接测量法。测量连接图如图2所示，用直流稳压稳流电源输出电流，用数字多用表测量精密分流器R两端电压，计算得到电流实际值。
2) 数学模型
启动直流稳压稳流电源输出，直流电子负载启动加载，直流电子负载的电流设置值为I1，流过分流器R的电流实际值为I0（I0=U/R），直流电子负载的电流测量值为I2。
电流设置误差△I1=I1-U/R；电流测量误差△I2=I2-U/R
3) 不确定度来源
不确定来源如表1所示。

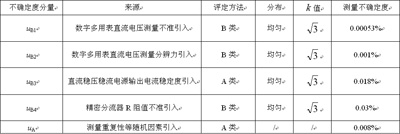

表1 各不确定度分量一览表(3A测试点)
4) 合成标准不确定度
由于以上各测量结果不确定度分量独立不相关，故测量结果的合成标准不确定度为
5) 扩展不确定度
取k=2，得到扩展不确定度U=k×uc=0.08%
结束语
本文结合国防军工电子标准化研究项目“直流电子负载测试方法研究”，提出了直流电子负载测试方法标准草案。草案中，提出了规范的直流电子负载名词术语，在直流电子负载试验验证平台试验验证的基础上，提出了参数的测试方法。
