瑞萨科技发布四个家族32位CISC微控制器H8SX系列

瑞萨科技公司（Renesas Technology Corp.）今天宣布，推出四个家族总共10个型号（15个型号名称）产品——名为H8SX/1645、H8SX/1635、H8SX/1665和H8SX/1655。这些器件均为32位CISC（复杂指令集计算机）微控制器H8SX系列的产品，具有增强的模拟外设功能，包括更快的A/D转换和更高精度的D/A转换。样品将从2008年9月开始依次在日本交付。

这四个家族器件是瑞萨科技目前的H8SX/1648、H8SX/1638、H8SX/1668R和H8SX/1658R产品的后续产品，可以提供增强的模拟外设功能，同时保持了与这类产品的引脚兼容性。此次推出的这个新家族阵容将有助于H8SX系列满足诸多应用领域的各种需求，包括PC和办公自动化设备、数字消费类产品和工业设备。

这些新家族的功能概括如下。
（1）增强的模拟外设功能
这四个家族可以提供与瑞萨以前产品相媲美的增强的A/D和D/A转换器功能。

与瑞萨以前的产品相比，10位A/D转换器的转换速度大约提高了2.7倍，有助于对来自模拟输出传感器信号的高速转换，以及快速执行PC和办公自动化设备、数字消费类等产品中的反馈控制，同时D/A转换器的精度也已从8位提高到10位，可以实现更精确和更平滑模拟信号输出。此外，A/D转换器和D/A转换器还保持了与现有产品的兼容性，这样就可以将用于现有产品的一些设置也用这些于新产品，因此有助于缩短用户的产品开发时间。

（2）与现有产品的兼容性以及新的小型封装产品阵容
这些器件的引脚功能与当前产品兼容，外设功能规格也与当前产品保持兼容，因而有助于用户利用为现有产品开发的软硬件资产。
此外，还在用于当前产品的同类LQFP封装（144引脚和120引脚）中增加了表面贴装型小型封装LGA（接点栅格阵列）。LGA采用9 mm×9 mm的小型封装尺寸，可以使安装面积比144引脚的LQFP（20 mm×20 mm）封装减小大约20%，从而使LGA型号适用于要求紧凑尺寸的移动设备。

（3）丰富先进的外设功能
集成的片上闪存最大为512 KB，最高工作频率50 MHz时具有1个周期的存取能力，与当前产品相同；其提供的丰富的片上外设功能包括，一个可与16位定时器脉冲单元协同工作的具有脉冲输出工作能力的可编程脉冲发生器，一个多通道串行通信接口（SCI）和一个I2C总线接口。

H8SX/1665和H8SX/1655家族还包括PC、办公自动化设备和网络产品所需的USB 2.0功能（全速）和EXDMA控制器。EXDMA控制器是基于外部总线的数据传输功能，具有与内部总线数据传输同步操作的能力，有助于实现非常高效的数据传输。使用EXDMA控制器可以实现QVGA分辨率的图像，例如，在LCD面板上的显示，可以在工业设备等的触模板LCD操作屏幕显示中使用。

<产品背景>
PC、办公自动化、数字消费类和工业设备领域产品的各种功能还在不断增加，同时面对着减小尺寸和降低成本的迫切要求。与此同时，对于改善以微控制器为中心器件控制的模拟功能能力的需求也在不断增长，这样才能实现对来自传感器等的模拟信号的高精度处理。

瑞萨科技通过开发和发布各种产品对上述需求做出了反应，现在又在满足未来持续增长的预期改善了模拟功能性能，开发出了总共10个型号（15个型号名称）的四个产品家族——名为H8SX/1645、H8SX/1635、H8SX/1665和H8SX/1655——具有增强的模拟外设功能，同时与当前产品保持兼容的H8SX系列32位CISC微控制器。

H8SX/1645和H8SX/1635家族是H8SX/1648和H8SX/1638产品的后续产品，可以实现增强的定时器和串行通信功能，而H8SX/1665和H8SX/1655家族是当前的H8SX/1668R和H8SX/1658R产品的后续产品，采用了片上USB和EXDMA控制器。这个产品阵容功能提供了增强的功能，同时保持了与现有产品的兼容性，可以满足各种客户需求。

<产品细节>
四个家族的产品均采用了H8SX高性能32位CISC CPU内核，在3.3 V工作条件下的最高工作频率为50 MHz。
这些家族中的产品包括用于程序存储的片上闪存，以及即使CPU工作在50 MHz条件下的1个周期的存取能力，可以高速执行程序。H8SX/1645和H8SX/1635家族的闪存有256、384和512 KB三种容量，而H8SX/1665和H8SX/1655家族的两种容量为384和512 KB，用户可以根据某个特定系统的程序规模选择最适合的产品。

这四个家族均提供了增强的模拟外设功能，同时保持了与当前瑞萨产品的引脚兼容性和外设功能的一致性。与以前的1.0μs的产品相比，10位A/D转换器的转换速度达到了2.7μs，提高了大约2.7倍，而且采用了两三个转换单元，每个单元都具有执行高速A/D转换的功能。此外，1个周期的存取能够在中断处理情况下使闪存快速执行CPU响应。这将可以缩短从中断生成之后的A/D转换开始到A/D转换执行和CPU处理A/D转换结果的总处理时间，并有助于实现高系统性能，比如使用A/D转换结果进行D/A输出的反馈系统。此外，D/A转换器的分辨率已经从当前产品的8位提高到了10位，可以轻松提高使用当前产品的系统的精度。

像当前的产品一样，这些新家族具有适用于各种应用领域的丰富而易于使用的外设功能。新加入SCI的功能是一种可以利用8位定时器输入实现基本操作时钟的模式。这种模式可根据需要进行可编程设置，以灵活实现传输速率的改变。此外，作为易用功能的两个可编程脉冲发生器单元和两个定时器脉冲单元还具备独立工作能力。H8SX/1655和H8SX/1665家族还采用了一个EXDMA控制器，可以改善数据传输的效率和USB 2.0功能（全速）。

这个丰富而先进的外设功能有助于以低成本实现高性能的最终产品。

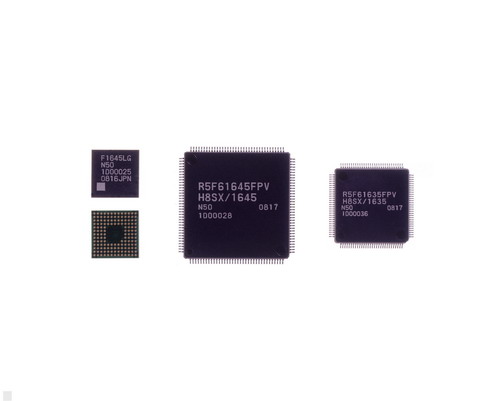

这些器件采用120引脚和144引脚封装，与当前的产品兼容，可以使用现有的硬件资产对产品的性能和功能进行轻松升级。此外，还有新推出的表面贴装型小型封装（9 mm×9 mm封装尺寸）LGA。使用这种封装可以将当前144引脚LQFP封装的安装面积减少大约20%，以利于缩小最终产品尺寸。

在开发环境方面，无需使用外置电源的USB总线供电的E10A-USB可以用作仿真器。
未来计划包括开发集成了低电压检测电路（LVD）和上电复位功能（POR）的产品，以及增强通信功能的产品，以提供扩展的产品阵容来满足不断变化的用户需求。
此外，新的RX系列CPU产品的开发预计将从2009年开始。RX系列产品将保持与现有CISC CPU的兼容性，其产品开发将作为这些系列产品的扩展来进行。

<注释>
 * 提及的产品名称、公司名称或商标均为其各自所有者拥有。

<典型应用>
•PC和办公自动化设备：热敏打印机、LBP、MFP、条码扫描器、读卡机，等等。
•数字消费类产品：数码相机、LCD/等离子电视，等等。
•工业产品：工厂自动化控制设备、建筑自动化控制设备、脉冲电机控制、自动贩卖机，等等。

<日本市场价格> *仅供参考

家族名称

产品名称
闪存容量 最高工作频率

封装 样品价格[包括税金]（日元）
H8SX/1645
家族 H8SX/1645F 512 KB 50 MHz 144引脚LQFP，
145引脚LGA 1,200至1,700



 H8SX/1643F 384 KB 50 MHz 144引脚LQFP，
145引脚LGA
 H8SX/1641F 256 KB 50 MHz 144引脚LQFP，
145引脚LGA
H8SX/1635
家族
 H8SX/1635F 512 KB 50 MHz 120引脚LQFP
 H8SX/1633F 384 KB 50 MHz 120引脚LQFP
 H8SX/1631F 256 KB 50 MHz 120引脚LQFP
H8SX/1665
家族 H8SX/1665F 512 KB 50 MHz 144引脚LQFP，
145引脚LGA
 H8SX/1662F 384 KB 50 MHz 144引脚LQFP，
145引脚LGA
H8SX/1655
家族 H8SX/1655F 512 KB 50 MHz 120引脚LQFP
 H8SX/1652F 384 KB 50 MHz 120引脚LQFP

[补充信息]
<规格>
（1）H8SX/1645家族和H8SX/1635家族规格
项目 H8SX/1645家族 H8SX/1635家族
产品名称 H8SX/1641F H8SX/1643F H8SX/1645F H8SX/1631F H8SX/1633F H8SX/1635F
型号名称
（更低排列：LGA封装） R5F61641
FPV
R5F61641
LGV R5F61643
FPV
R5F61643
LGV R5F61645
FPV
R5F61645
LGV R5F61631
FPV R5F61633
FPV R5F61635
FPV
CPU内核 32位H8SX内核
最高工作频率 50 MHz
电源电压 3.0 V至3.6 V
片上闪存 256 KB 384 KB 512 KB 256 KB 384 KB 512 KB
片上RAM 24 KB 32 KB 40 KB 24 KB 32 KB 40 KB
地址总线空间 16 MB
计算功能 片上乘法器和除法器
总线状态控制器 可以直接连接ROM、SRAM、突发ROM和字节控制SRAM
 地址/数据复用I/O接口可以逐区为单位设置
 用于连接小端字节（little-endian）器件的次序转换功能
片上外设功能 数据传输控制（DTC）
 DMA控制器（DMAC）×4通道
 定时器脉冲单元（TPU）×12通道（2单元×6通道）
 8位定时器（TMR）×8通道
 可编程脉冲发生器（PPG）×32位
[2单元×16位]
 检测定时器（WDT）×1通道
 串行通信接口（SCI）×7通道
 支持7通道的智能卡接口
 支持2通道高速SCI（720 Kbps）
 I2C总线接口×4通道 I2C总线接口×2通道
 A/D转换器（10位分辨率）×
12通道（3单元×4通道） A/D转换器（10位分辨率）×
8通道（2单元×4通道）
 D/A转换器（10位分辨率）×2通道
 时钟脉冲发生器（CPG）：内置乘法锁相环
 片上H-UDI（符合E10A-USB）
 片上JTAG接口（支持某些功能）

省电模式 总共6种模式
• 休眠模式
• 软件待机模式
• 硬件待机模式
• 标准停止模式
• 深软件待机模式
• 所有标准时钟停止模式
封装 144引脚LQFP（无铅规范）
145引脚LGA（无铅规范） 120引脚LQFP（无铅规范）

（2）H8SX/1665家族和H8SX/1655家族规格
项目 H8SX/1665家族 H8SX/1655家族
产品名称 H8SX/1662F H8SX/1665F H8SX/1652F H8SX/1655F
型号名称
（更低排列：LGA封装） R5F61662FPV
R5F61662LGV R5F61665FPV
R5F61665LGV R5F61652FPV R5F61655FPV
CPU内核 32位H8SX内核
最高工作频率 50 MHz
电源电压 3.0 V至3.6 V
片上闪存 384 KB 512 KB 384 KB 512 KB
片上RAM 40 KB 40 KB 40 KB 40 KB
地址总线空间 16 MB
计算功能 片上乘法器和除法器
总线状态控制器 DRAM，SDRAM，可以直接连接ROM、SRAM、突发ROM和字节控制SRAM 可以直接连接ROM、SRAM、突发ROM和字节控制SRAM
 地址/数据复用I/O接口可以逐区为单位设置
 用于连接小端字节器件的次序转换功能
片上外设功能 数据传输控制（DTC）
 DMA控制器（DMAC）×4通道
 EXDMA控制器（EXDMAC）×4通道
 定时器脉冲单元（TPU）×12通道（2单元×6通道）
 8位定时器（TMR）×8通道
 可编程脉冲发生器
（PPG）×32位
[2单元×16位] 可编程脉冲发生器
（PPG）×24位
[1单元×16位，1单元×8位]
 检测定时器（WDT）×1通道
 串行通信接口（SCI）×6通道
 4通道具备异步和同步串行通信能力，2通道仅具备异步能力
 支持6通道智能卡接口
 支持2通道高速SCI（720 Kbps）
 USB 2.0功能（全速）
 I2C总线接口×2通道
 A/D转换器（10位分辨率）×8通道（2单元×4通道）
 D/A转换器（10位分辨率）×2通道
 时钟脉冲发生器（CPG）：内置乘法锁相环
 片上H-UDI（符合E10A-USB）
 片上JTAG接口（支持某些功能）
省电模式 总共6种模式
• 休眠模式
• 软件待机模式
• 硬件待机模式
• 标准停止模式
• 深软件待机模式
• 所有标准时钟停止模式
封装 144引脚LQFP（无铅规范）
145引脚LGA（无铅规范） 120引脚LQFP（无铅规范）
