S-5711A 系列是采用CMOS 技术开发的高灵敏度、低消耗电流的霍尔IC(磁性开关IC)。
可检测出磁束密度的强弱,使输出电压发生变化。通过与磁石的组合,可进行各种设备的开/关检测。
由于采用了超小型的SNT-4A 或SOT-23-3 封装,因此可高密度安装。同时,由于消耗电流低,因此最适用于便携设备。
特点
• 内置斩波放大器
• 可选范围广,支持各种应用
检测两极、检测S极、检测N极*1、动态“L”、动态“H”*1;
Nch开路漏极输出、CMOS输出
• 宽电源电压范围: 2.4 V ~ 5.5 V
• 低消耗电流: 5.0 μA 典型值、8.0 μA 最大值
• 工作温度范围: -40°C ~ +85°C
磁性的温度依赖性较小
• 采用小型封装: SNT-4A, SOT-23-3
• 无铅产品
*1. 可以通过选项进行选择。
用途
• 手机(翻盖式、滑盖式等)
• 膝上型电脑
• 数码摄像机
• 玩具、游戏机
• 家用电器产品

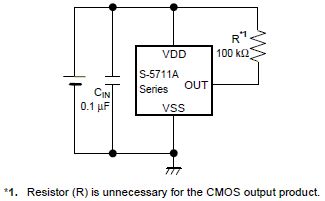

标准电路
