SII/精工电子推出CMOS电压稳压器 S-1135系列

S-1135系列是使用CMOS技术开发的低压差、高精度输出电压、低消耗电流(输出电流为300 mA)的正电压型电压稳压器。
可使用1.0 μF的小型陶瓷电容器，也可以在低消耗电流(消耗电流为45 μA 典型值)的条件下工作。
为了使负载电流不超过输出晶体管的电流容量，内置了过载电流保护电路。此外，还能通过电源开/关控制电路来延长电池的使用寿命。
和以往采用CMOS工艺的电压稳压器相比，可使用的电容器种类较多，还可以使用小型的陶瓷电容器。
因能采用小型的SOT-89-5, SOT-23-5, HSNT-6A封装，故可高密度安装。
特点
• 可详细选择输出电压。 在1.0 V ~ 3.5 V的范围内，可以0.05 V为进阶单位来选择输出电压
• 可使用低等效串联电阻电容器。 输入输出电容器，能够使用大于1.0 μF的陶瓷电容器
• 输入电压范围宽。 1.5 V ~ 5.5 V
• 输出电压精度高。 ±1.0 % 精度 (输出为1.0 V ~ 1.45 V的产品：±15 mV)
• 输入输出压差低。 160 mV (典型值) (输出为2.6 V的产品, IOUT = 300 mA时)
• 消耗电流少。  工作时: 45 μA (典型值)、65 μA (最大值)
　　     休眠时: 0.1 μA (典型值)、1.0 μA (最大值)
• 输出电流。   可输出300 mA (VIN≥VOUT(S) +1.0 V时)*1
• 高纹波抑制率。  70 dB (典型值) (1.0 kHz、VOUT = 1.0 V时)
• 内置过载电流保护电路。 限制输出晶体管的过载电流
• 内置电源开 / 关控制电路。 能够延长电池的使用寿命
• 可选择放电分路功能。
• 可选择上拉 / 下拉电阻。
• 采用小型封装。 SOT-89-5, SOT-23-5, HSNT-6A
• 无铅产品
*1. 请注意在输出大电流时的封装容许功耗。
用途
• 以电池供电的设备的稳压电源
• 用于携带电话的稳压电源
• 用于携带设备的稳压电源

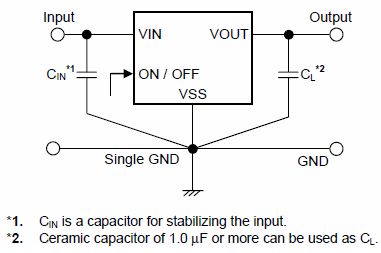

标准电路

详情请点击http://www.sii-ic.com/cn/product1.jsp?subcatID=10002&productID=50271
