基于PLC的锅炉加药自动控制系统

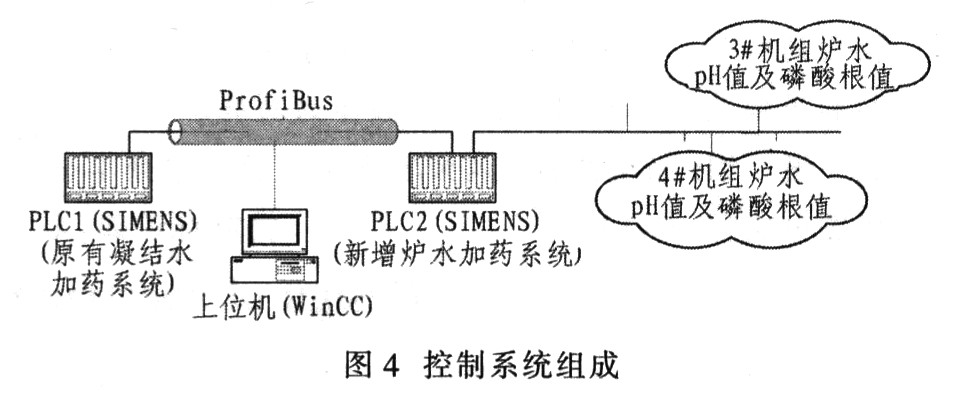

　　该控制系统选用上位机软件WinCC+西门子PLC的组合方案。PLC系统通过PoRFiBus总线方式与上位机WinCC连接。如图4所示。其中上位监控部分由工业计算机(WinCC)来完成。监控工作人员可通过CRT实时监控系统的运行状况．设定或修改系统的运行参数，同时通过CRT远程软件控制系统运行。上位工控机进行数据处理和管理，并与MIS系统等联网。上位机可对控制器进行组态，组态范围包括控制器的网络地址和时间、选择控制算法、设定算法参数、设定控制量的设定点、选择算法中输入量及输出量的通道等。下位控制部分由安装在现场的一套可编程控制器(PLC)来完成。它是自动加药控制系统的核心，用于采集相应的水质数据。由于化学加药系统具有纯滞后性质，会导致控制作用不及时，引起系统产生超调或振荡，而利用计算机可方便实现滞后补偿。采用改进的数字PID控制算法和模糊控制算法，使控制器利用输出控制信号调节现场的交流变频器，进而控制电机的转速，以调节加药泵。电气部分的控制方式设计为远程和本地两种，以实现手动／半自动／自动三种功能，后两种功能由上位机切换。

点击看原图

　　4 IFC算法的滤波处理应用

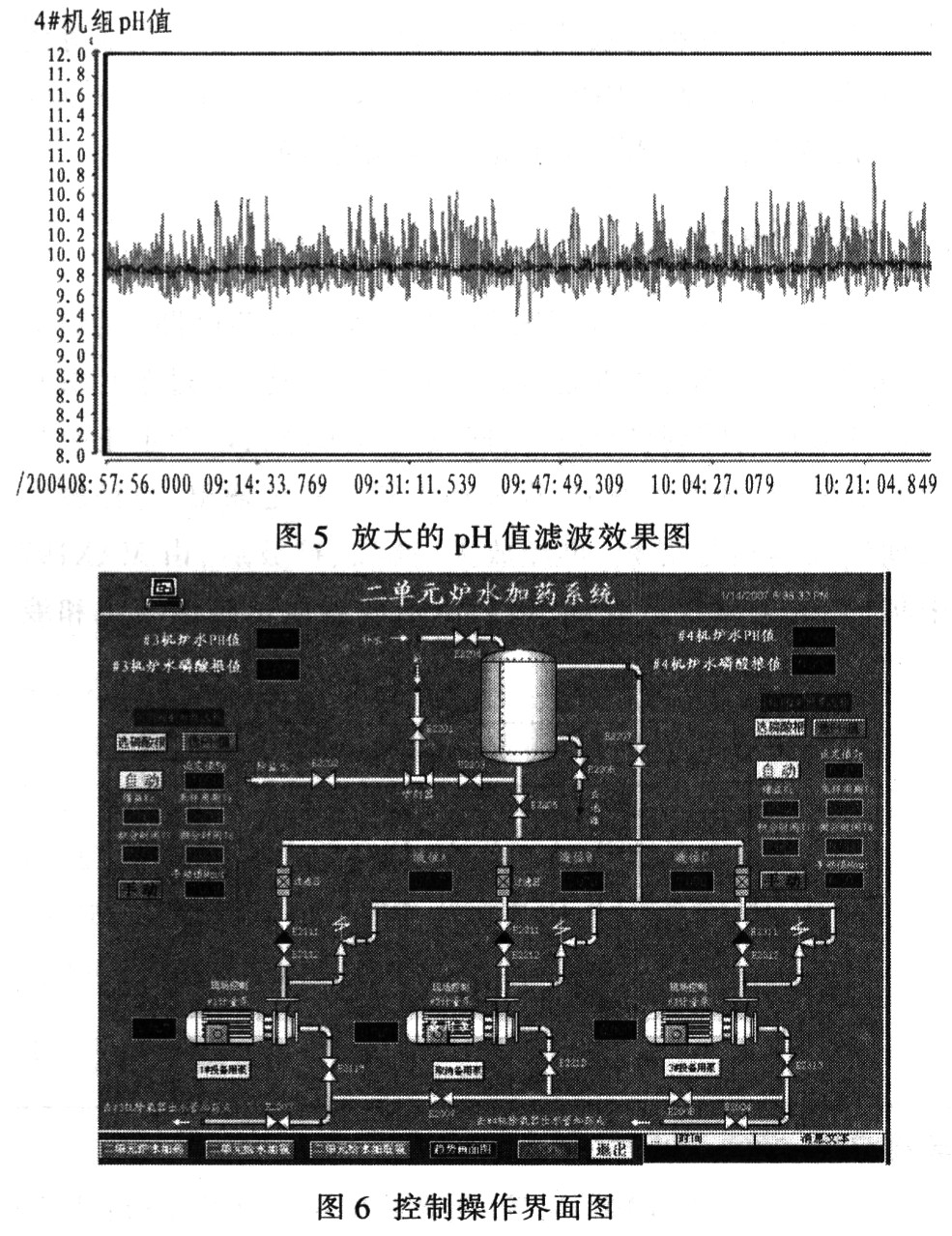

　　控制系统中．滤波程序的基本原理是在周期内连续采样5个数值，并求出其平均值采集当前值，并求出采集值与平均值的差值△=Xi一X；若|△|>0．2，则舍弃Xi，取X=0．2作为按实际情况设定的信号波动范围值；若|△|≤0．2，则Xl出栈，X2替换X1，X3替换X2，X4替换X3，依次递推。用当前采样的X6替换X5，然后用这5个新数值再求X，进行比较，如此循环执行该程序即可实现滤波功能。图5为采用滤波程序后，放大了的pH值趋势，由此可见，滤波效果良好。图6给出控制操作界面图。

点击看原图

　　5 结语

　　实践证明．基于PLC的化学自动加药控制系统可灵活满足各类化学加药系统的在线监控。该系统投运以来，运行稳定、可靠、锅炉及辅机设备能全面实现自动调节，达到了预期效果，解决了以往手动控制难保证水质指标稳定的问题，减轻了运行人员的工作强度，得到一致好评。
