电子镇流节能灯应急修理两例

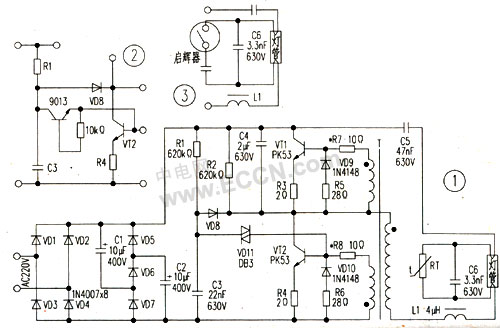

随着绿色照明产业的快速发展，电子节能灯以工作电压范围宽(130~260V)、能耗低、一次性启动、无频闪、结构紧凑、光线柔和等特点，得到越来越普遍的使用。到目前为止．电子节能灯．已历经三代更新和发展(现以第一、二代产品为主)。典型的电子节能灯电路如图1所示。特介绍两个应急修理实例。供参考。
　　
[例1]闭合电源开关后。灯管不亮。
　　
分析检修：从故障检修统计资料看，灯管不亮一般都是启动电路失效造成的。接通市电后．交流电经VD1~VD4桥式整流．获300V直流电压经R1向C3充电，当C3两端电压达到双向触发二极管VD11的转折电压(约35V)时。VD11击穿导通，并触发功率开关管VT2导通。再通过脉冲变压器T的耦合作用。使VT1、VT2交替导通或截止．从而建立起振荡。一般情况下，启动电阻R1常因功率过小而经常损坏(R1功率不应小于0.25W)：双向二极管VD11的损坏是因为通过的脉冲电流过大而造成的：启动电容C3通常不会出现问题。启动电路一旦发生故障．振荡器就会停振．导致灯管不亮。
　　
常见故障现象是：R1损坏大多是开路(非在路测量阻值呈∞)．外观烧焦变黑，可用470~820kΩ，1/4W的电阻更换：VD11损坏大多表现为内部开路(由于完好的双向二极管两引脚间的正常电阻为∞,故难以采用电阻测量法判断其好坏)，一般可采用以下三种方法进行判断：
　　
1．在线测量法：在确认电路没有短路故障的情况下．可通电测量其两端电压。具体方法是将万用表置DC50V挡．正表笔(红)接R1、C3接点，负表笔(黑)接VT2基极。若指针指示25~40V。则VD11是好的：若电压过高．则VD11开路损坏：
　　
2．交流测量法：焊下VD11，将万用表置AC250V挡。
　　
将VD11一引脚与一只表笔串联．另一引脚和另一表笔插入220V交流市电插座中。若交流电压指示比市电低25～40V、则VD11是好的；若电压表指针不偏转，则为VD11内部开路：若电压值与市电压相同，则VD11内部击穿短路(注：测试时注意安全!编者)；3．元件替代法：如怀疑VD11损坏，最筒单最直观的方法是用良好的双向二极管代换。双向二极管损坏后．如手头一时没有备用元件更换，也可以用一只小功率NPN型晶体管代替．进行应急处理方法是：在晶体管(如9013)基极和发射极间接一只电阻(8.2~12kΩ)，再将集电极接在R1与C3的节点上，发射极接VT2基极即可．如图2所示。这样做成本比DB3型双向二极管低．且比。DB3更为可靠、实用。
　　
[例2]灯管两端发红且经常损坏。
　　
分析检修：目前流行的稀土节能灯都是阴极预热式电光源．为防止快速硬启动对灯管阴极带来的危害．围家有关标准GB／T15144规定：电子镇流电路与荧光灯配套工作．灯管阴极预热时间不得小于0.4秒．且不得对阴极引起任何损坏。因此。灯丝热启动必须同时满足预热时间、预热电流和开路电压三方面的要求。
　　
在电子节能灯中．PTC热敏电阻是比较理想的预热启动元件。热敏电阻RT的一般接法见图1所示。在常温下，RT的阻值较小(多为数百欧姆)，远低于与其并联的启动电容C6的容抗．因此灯丝预热电流几乎全部通过RT，约经0.4~2秒钟后，RT达到居里点温度(一般为50~80℃)。阻值急剧升高到10MΩ以上，此时相当于开路。灯管阴极预热电流全部流经启动电容C6．使LC回路发生谐振。在灯管两端产生高电压引燃灯管。
　　
当出现灯管两端发红．且更换C6无效时．一般都是热敏电阻RT性能变差或损坏所致。PTC热敏电阻的主要参数为居里点温度50~80℃(常温电阻为50．1000Ω．耐压≥600V)。若一时找不到合适的PTC热敏电阻代替．也可以采用应急修理方法：用一只普通日光灯启辉器与一只3.3nF／630V电容串联代替。故障一样可以有效地被排除．具体电路如图3所示。
