光暗控制继电器的电路图

作者:  时间:2009-05-11 20:51  来源:

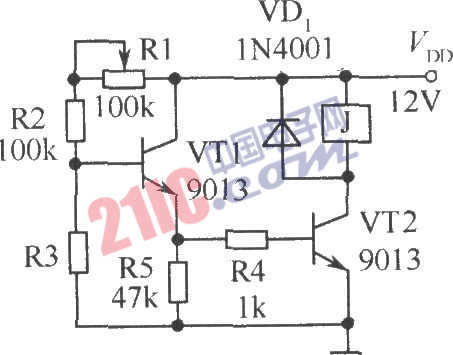

如图所示为光暗控制继电器的电路。电阻R1R2及光敏电阻R3构成分压电路,当光线暗至一定程度时,VT1的基极电压上升至使VT1VT2导通,继电器J吸合。R1用于动作灵敏度调节。该电路的光触发电平受电源电压及环境温度的影响较大。
