十全小白 iriver 入门机T60火热拆解
作者: 时间:2009-11-02 22:57 来源:互联网

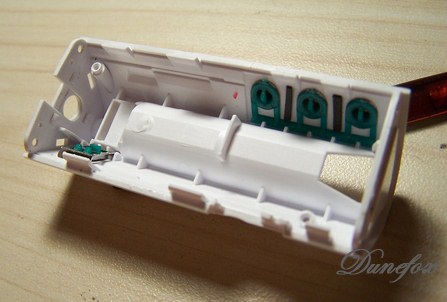

卸下螺丝,小心的用刀撬下电路板就看到了整个下半部机壳。看来按键的本色是绿色,电镀的银色恐怕也会有容易掉色的问题,大家使用的时候要小心了。不过可以放心的是整个机壳都是“本色演绎”,所以绝对不用担心会出现机身,尤其是边缘会掉色的情况出现。另外,在hold键的背面居然还有一个小小的金属框把按键固定,不得不再次赞叹iRiver工艺的到位。

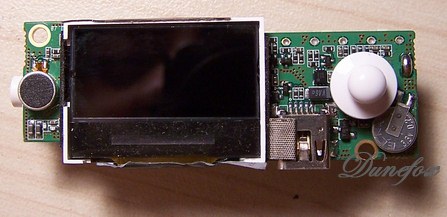

电路板正面,可以看到屏幕并不像一般国产机器那样“裸奔”,而是被一个全包的塑料框固定着,同时塑料框也通过插脚被紧紧地插在电路板上,确保万无一失。

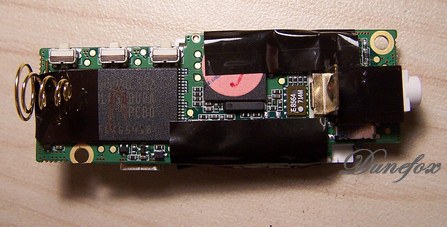

电路板背面,由于靠近电池,所以被层层绝缘贴包裹着,等下让我们揭去这层面纱来看看T60的“芯”
电路板正面卸下屏幕。满眼望去尽是高级的钽电容、陶瓷贴片电阻,完善的滤波电路让是优秀音质的基础!在靠近耳机插口部分的那个小IC推测是FM芯片,不过我一直没能找到这颗芯片的来历——究竟是何方神圣提供了决不差于当年飞利浦FM芯片的FM收音效果?我还会继续跟进查找。

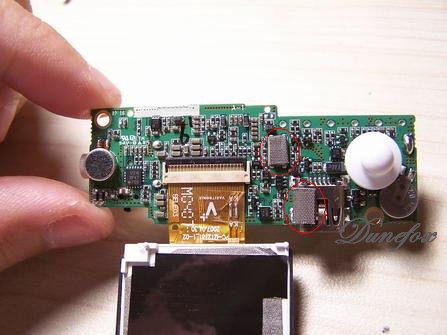

另外请注意图中红圈部分,左侧红圈中的就是被高端产品广泛采用的SUNNY晶振,右侧红圈中的是USB接口,可以看到两者上都贴着与刚才上盖上一样的衬垫,保证机器在极端状况下屏幕的安全稳定。

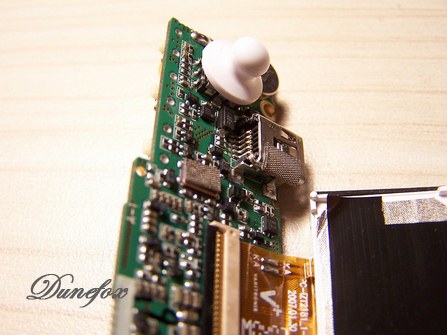

从侧面给一个USB上衬垫的特写

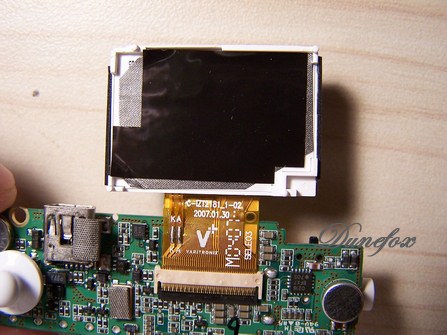

屏幕的特写,可以清晰看到排线上的编号。同时,我们也在塑料框架背面看到了熟悉的灰色尼龙衬垫和绝缘纸——虽然T60不能和T10那样疯狂的运动机相比,但是保护措施也做得无微不至,让人放心安心!
