十全小白 iriver 入门机T60火热拆解
作者: 时间:2009-11-02 22:57 来源:互联网
前言:
iriver的入门机型T60创下了iriver家族新品发布上市价格最低,其中1GB版零售价为539元,2GB版为639元,而4GB旗舰版是849元。在欣喜的同时,不少消费者也产生了疑问,如此低的价格,T60是不是象有些国产品牌一样,价格低了,用料或功能却缩水了?如今网友dunefox对T60下了狠手,为我们献上了T60拆解实照,看看能不能解答各位的疑问。

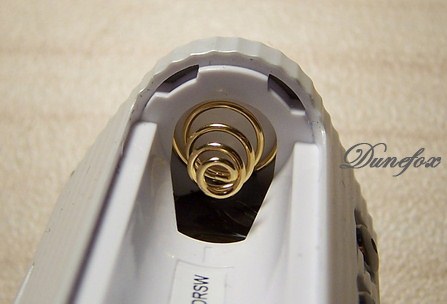

刚开始一直以为T60会像他的前辈那样,采用纵向螺丝固定,于是上手就兴致勃勃地取下电池挑开序列号贴纸,结果……,并没有见到预期中的可爱小螺丝。无奈中把眼光投向了别处。
仔细观察后发现了一点小秘密,从这个方向看去,两侧长条形的小孔透出侧面银色三角环的背面, 赶快上手用工具探入其中,轻轻一推,果然!侧面的三角环是铆接在白色机身上

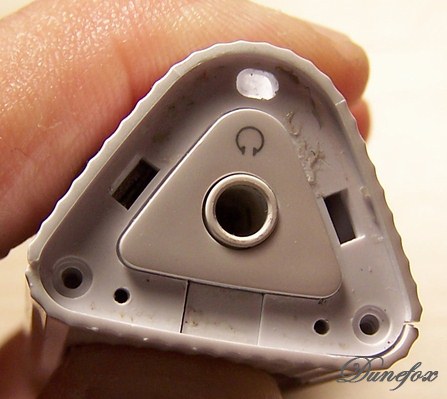

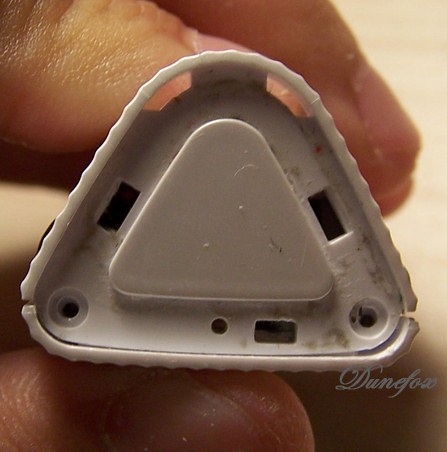

被我撬去了三角环的两端,可以看到残留的双面胶迹。一方面三角环有两个铆接抠插入机身,同时为了保证连接的稳定,还是用了双面胶进行固定。
两个银色三角环,可以看到除了铆接插抠外还有细小的突起起到定位的作用,提升装配准确性。

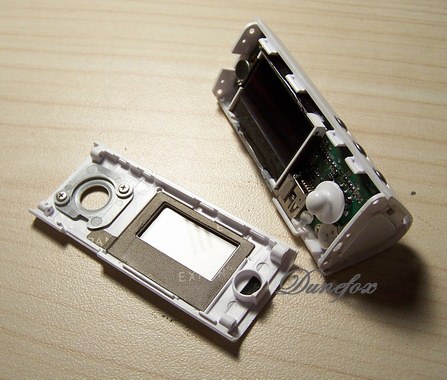

剩下的机身就好办了,一边四个卡扣,用小刀轻轻撬开,就可以把上盖板取下露出期待已久的电路板。

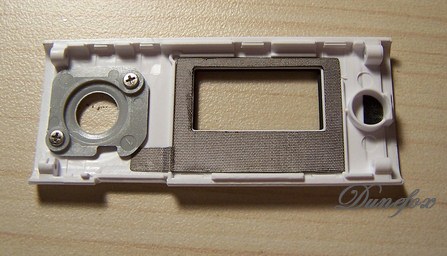

上盖板特写,可以看到,屏幕旁边有一圈特殊的衬垫,刚开始我还以为是屏蔽层呢~多亏PN结大哥指点,这里小生先谢过啦!
与一般国产机器的黑胶衬垫不同,T60采用的衬垫貌似是尼龙材质+胶,更细薄,同时能起到很不错的缓冲作用,保护娇贵的屏幕
