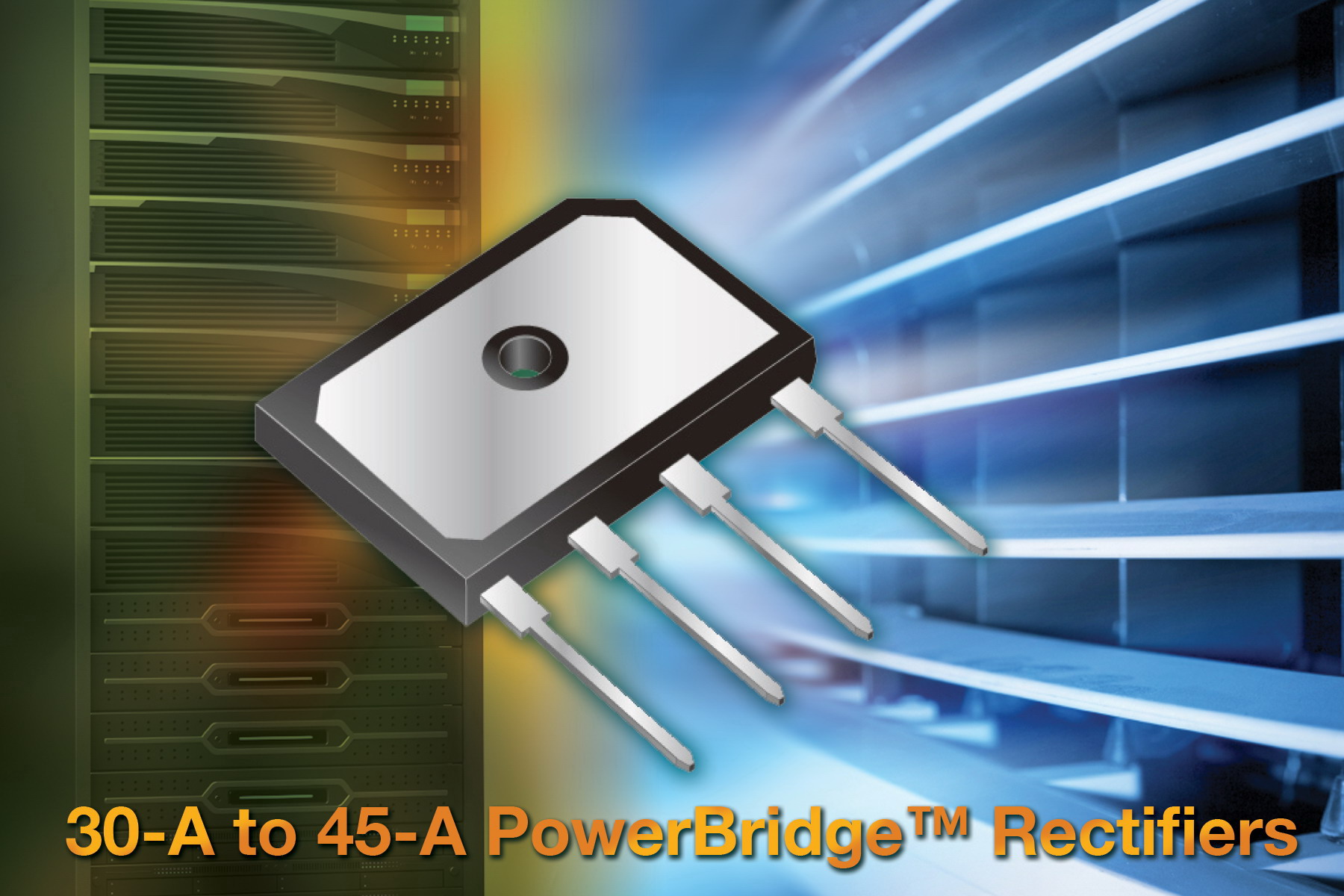

Vishay推出采用PowerBridge封装的单列直插桥式整流器
额定电流为30A~45A，最大峰值反向额定电压为600V~1000V，外壳绝缘强度为1500V，产品尺寸为30mm x 20mm，厚度为3.8mm
宾夕法尼亚、MALVERN — 2009 年 12 月 28 日 — 日前，Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）今天宣布，推出新系列增强型高电流密度PowerBridge整流器。整流器的额定电流高达30A~45A，最大峰值反向额定电压为600V~1000V，外壳绝缘强度高达1500V。该系列45A器件是业界首款采用PowerBridge封装的单列直插桥式整流器，产品尺寸为30mm x 20mm，厚度为3.8mm。
与市场上其他更大尺寸的桥式整流器相比，PowerBridge器件先进的导热结构使热量能更有效地散发出去。因此，PowerBridge整流器能够提供与更大封装器件相同的额定功率，而采用的散热片却更小。
这款单列直插式整流器是PC、服务器、PDP电视、LCD电视、音视频系统中开关电源的AC-DC整流，冰箱、洗衣机、空调、电磁炉等家电中的电源逆变器，以及通信系统中开关电源的初级整流电路的理想之选。
对于OEM厂商，新器件提供了与传统GSIB-5S封装兼容的封装、引线间距和管脚布局。客户可以在各种不同桥式整流电压和电流等级的设计中使用同样的PCB布版，从而节约开发时间。整流器采用per JESD 22-B106规定的+275℃、10秒钟浸锡工艺，保证了波峰焊或手工焊接中的高可靠性。
器件规格表:
|
P/N |
功能描述 |
封装 |
VF @ IF per chip, TJ |
|
PB3006~10 |
600V~1000V， |
PB |
0.97 V typ. @ |
|
PB3506~10 |
600V~1000V， |
PB |
0.90 V typ. @ |
|
PB4006~10 |
600V~1000V， |
PB |
0.94 V typ. @ |
|
PB5006~10 |
600V~1000V， |
PB |
0.90 V typ. @ |
