在数字调制系统中进行精确的非线性测量

　　Anritsu/HFE 主动调谐器为非线性器件提供最佳伽玛

　　Anritsu/HFE非线性系统可使用被动或主动调谐器安装。配置Anritsu/HFE主动回路调谐器后，可在DUT端口实现高达1的伽玛。图 3为主动回路调谐器配置的一个实例。请注意，被动和主动调谐器可组合应用，在预算允许时，可分阶段从被动调谐器升级至主动调谐器。

　　图3 主动回路调谐器配置实例

　　负载牵引分析和模型模拟

　　负载牵引分析提供实际条件下工作器件的测量数据。假定器件代表同一晶片（以及后续晶片）上所有器件的典型性能，则该测量数据可用于为器件产品设计最佳网络。另外，该数据可导出到EDA程序，用于创建、运行或改善模型。

　　OpenWave开放标准数据格式

　　由于非线性测量可得到大量数据，因此，数据应适当格式化，使其便于存储、打开和查看，以灵活的方式组织，易于共享。创建非线性开放标准数据格式正是为实现这些目标。OpenWave 论坛(OWF)是由射频和微波公司组成的协会，旨在为大型信号非线性模拟、测量和建模合作开发、创建和推广统一透明的数据交换格式。作为该论坛创始成员之一的Anritsu和HFE将参与确定该开放标准，并将其要求整合进MMSNT_LP软件。

　　MMSNT_LP软件架构设计为多文件多视图应用软件。每个文件代表一个特定的测量任务。得益于前述设计，该软件能够在一个屏幕上同时显示功率扫描曲线、时间域波形、负载牵引等高线图、眼状图以及I/V参数。每个文件都可控制主应用程序菜单和工具条的呈现，从而实现友好的用户界面。各个测量由相应窗口触发和更新。

　　校准选择

　　非线性系统的校准由MMSNT_LP软件控制。使用的校准技术基于计算机对拓朴条件的分析，能够产生优化的标准序列，引导用户完成校准程序。广泛的校准选件能够为给定的接头情况提供最佳的精度选择。

　　微差测量

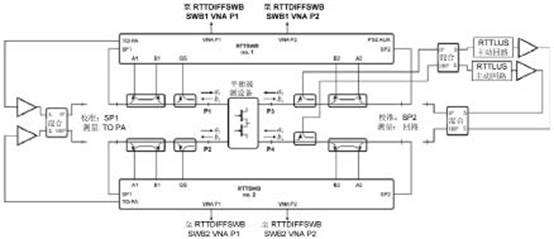

　　主动回路模块的另一个优势在于能够为差微器件的负载牵引测量升级系统。由于能够主动监控器件的实时阻抗，因此也可主动独立地将器件输入调谐至特定位置。对于差微器件，这意味着可主动控制差分输入，并调谐处于不同源和负载条件下的器件。图4为典型微差设置的方块图。

　　图4 典型微差设置方块图

　　总结

　　Anritsu/HFE VectorStar 非线性测量系统能够为非线性器件提供灵活、强大而经济的负载牵引分析。该系统能够实现轻松的非线性测量，同时提供独特的负载牵引测量能力。可分阶段实施升级，实现一个包括提供真正平衡微差测量的多谐波主动回路非线性负载牵引测量系统。
