微星GTX480实物独家拆解

作者：时间：2010-04-28 16:04 来源：中关村在线

前言：NVIDIA于北京时间2010年03月27日正式发布了GeForce GTX 400系列，该系列的重要升级是加入了DirectX 11 API支持，同时在架构上也为了更适应DirectX 11 API计算做了针对性设计。虽然在上市时间上，即使NVIDIA台式机GPU事业部经理Drew Henry先生也认为十分遗憾，不过GeForce GTX 400系列的强劲性能和功能足以弥补迟到半年的遗憾。

微星作为全球一线板卡厂商，同时也是NVIDIA的核心AIC合作伙伴。微星凭借在产品制造、设计及售后等方面的先天优势，赢得了广大用户的青睐。而且值得一提的是，微星在2009年提出的“军规”概念刚是深入民心，因为它的引入将产品品质、用料等个方面提到了一个新台阶。

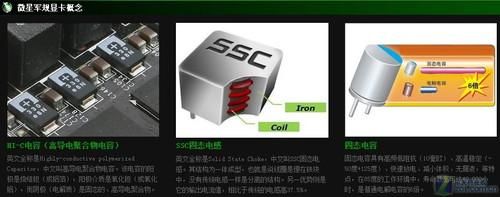

“军规”概念简单介绍如下：

①HI-C电容（高导电聚合物电容）：英文全称是Highly-conductive polymerized Capacitor，中文叫高导电聚合物电容。该电容的阳极是烧结钽（或铝箔），阳极介质是氧化钽（或氧化铝），而阴极（电解质）是固态的、高导电聚合物。其特点就是稳定性高、同时耐高温，例如在85°C高温下运行，HI-C电容能够坚持20年寿命；如果在65°C正常工作温度下运行，HI-C可以达到200年寿命。

②SSC固态电感：英文全称是Solid State Choke，中文叫SSC固态电感。其结构为一体成型，也就是说线圈是埋在铁块中，没有传统电感一样是分离的结构。另一优势则是它的输出电流值，相比于传统的电感高37.5%。而且值得一提的是，SSC固态电感能够彻底解决电流噪音问题。

③固态电容：固态电容具有高频低阻抗（10毫欧）、高温稳定（-50度+125度）、快速放电、减小体积、无漏液，等特点，在85度的工作环境中，寿命最高可达40,000小时，是普通电解电容的6倍。

● 军规用料微星打造最强GTX480

微星N480GTX是目前微星旗下最高端GeForce系列产品，由于NVIDIA刚刚发布GeForce GTX 400系列，所以只有NVIDIA的核心AIC合作伙伴才有有货。而且值得一提的是，由于NVIDIA此次对产品前期保密性极高，所以非公版PCB产品零售市场均无，即使拥有雄厚研发实力的微星目前也仅有公版产品，但值得一提的是虽然PCB为P1022公版，但是在用料上“军规”概念成功植入。

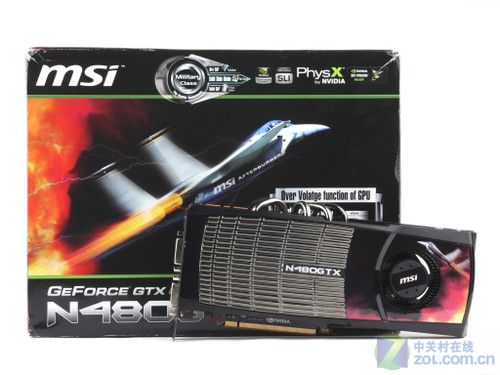

微星N480GTX M2D15

微星N480GTX M2D15

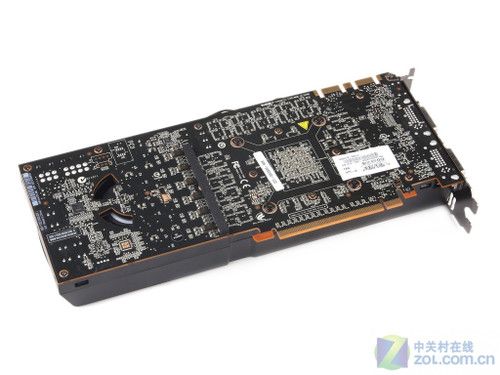

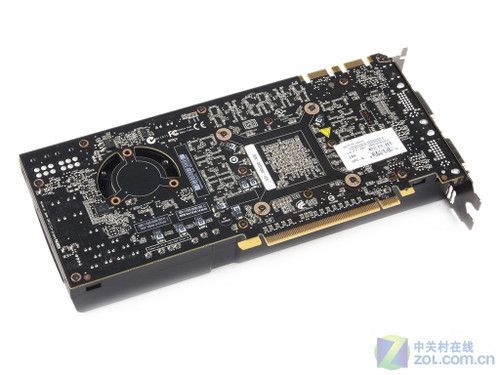

通过产品的正反特写不难看出，微星N480GTX M2D15是一款公版设计产品，仅从外观来看散热器上的Logo贴纸和背面产品条码是唯一不同之处。

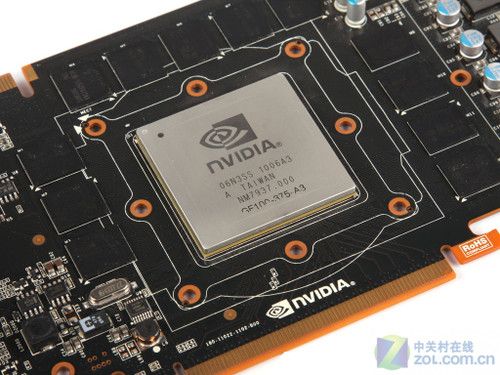

标配40nm GF100-375-A3核心

微星N480GTX M2D15标配的GF100-375-A3核心是由台积电（TSMC）采用40nm工艺制造，其共有32亿晶体管，是目前最庞大的图形处理核心。用于GeForce GTX 480的GF100核心拥有480个流处理器、60个纹理单元、48个光栅处理器，同时标配384bit显存控制器。值得一提的是，Fermi架构的GF100芯片相对于早期G80架构（G80架构影响了G8X、G9X和G200架构设计），除了常规的流处理器数量等参数升级外，Fermi架构相对G80架构做了重大调整，例如在Cache、SM架构等等方面做了改革，目的是让GF100核心适应现在甚至未来的用户应用需求。例如，Fermi架构图形核心引入了真正可读写L1/L2缓存，新增了Polymorph Engines和Raster Engines引擎等。

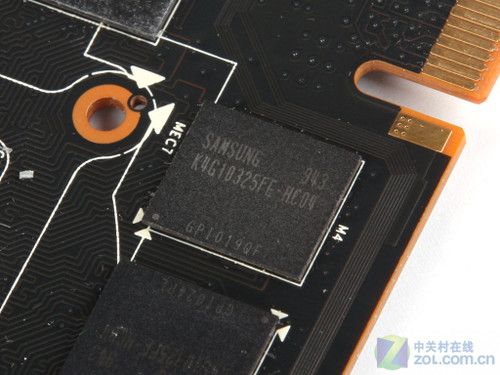

搭配12颗SAMSUNG K4G10325FE-HC04颗粒

显存方面标配了12颗规格为32M*32bit的SAMSUNG K4G10325F3-HC04颗粒，构成384bit/1536MB的组合，默认频率为3696MHz。在显存频率上，虽然GeForce GTX 480不及Radeon HD 5800系列产品，但是384bit高显存位宽弥补频率上带来的显存带宽缺失，同时也有效的控制了高频带来的高功耗、高发热量问题。

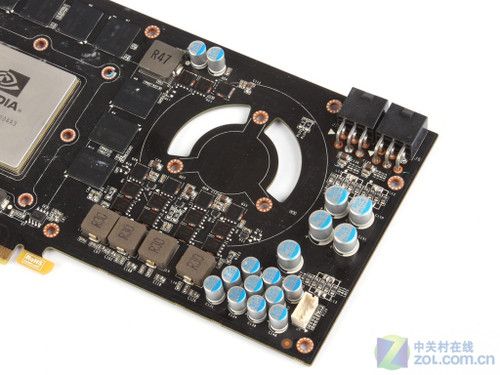

6+2相强力供电

P1022公版设计了6+2相供电，核心采用6相模组、显存搭配2相模组。值得一提的是，每相供电模组均采用了贴片式的固态电容、固态屏蔽式电感及优质Mosfet，这样的组合充分确保了显卡的稳定运行。同时，为了保证显卡供电需求，其标配6pin + 8pin的外界供电组合。

在PCB正面核心供电模组右侧，我们能够看到两个散热器入风口，其增大散热器进风量，同时有效解决单面进风口受阻后带来的散热器工作不正常情况。

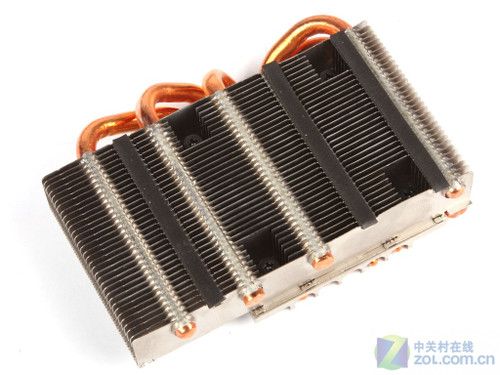

核心强力散热器

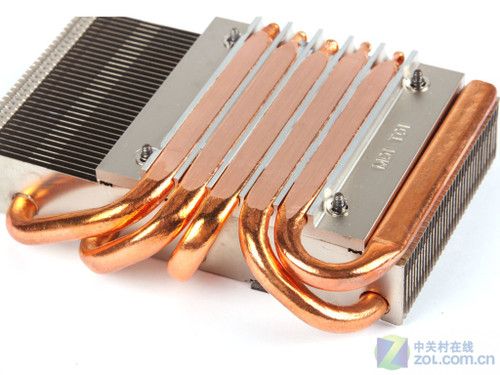

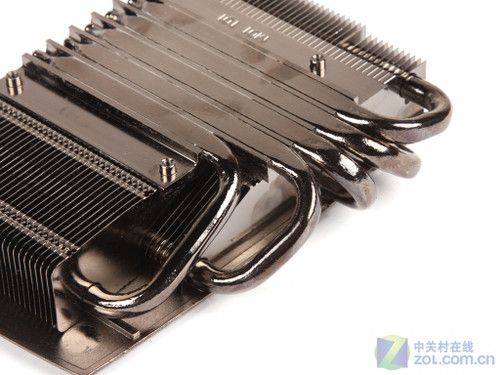

5热管设计

核心散热器采用5热管设计，高效转移核心产生的高热量，同时扣Fin工艺精湛的铝鳍能够快速在冷风作用下将自身吸收的热量释放。随着散热器工艺设计的提升，CPU散热器越来越多的采用热管直接接触核心设计，这样的好处是零距离接触热管，其次热管导热更快，弊端就是要求吸热底研磨要平，这样中设计被引用到GeForce GTX 480公版散热器中。

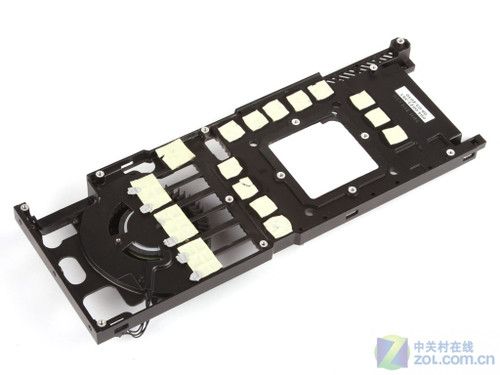

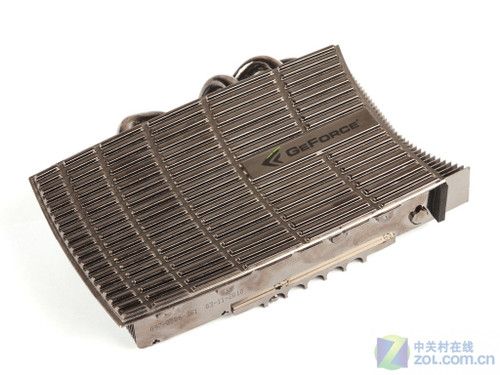

针对GeForce GTX 480独立设计的散热器支架

散热器支架同时起到散热器吸热底的作用

散热器的骨架部件采用一体化设计，其不仅是散热器的骨架，同时还是显存、供电模块等功能性电气件的散热片，当然还有一个用处就是PCB加固，避免高端显卡受重力因素导致PCB弯曲带来的产品不正常工作情况。

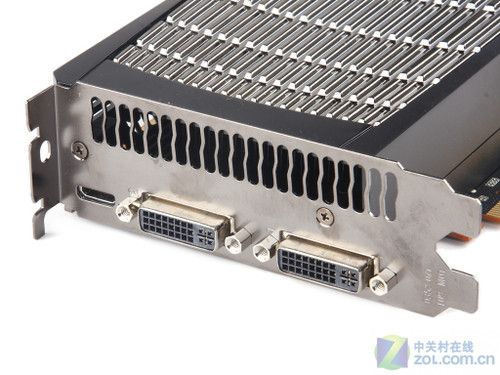

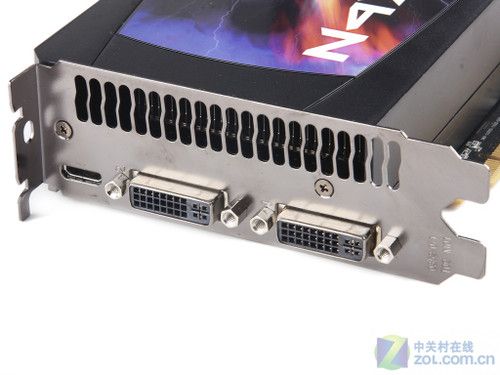

DVI *2 + Mini HDMI

微星N480GTX M2D15的视频型号输出接口采用了双DVI搭配Mini HDMI的组合，其中每个DVI均能输出Dual-Link信号，确保高端用户对2560*1600分辨率的使用。而HDMI接口的引入更多的是满足高清用户，以及满足越来越普及的高清显示终端设备。不过由于考虑到单槽位接口间距和散热器出风口大小的综合衡量后，NVIDIA工程师将Mini HDMI引入到产品中，从而有效的在间距、功能以及散热器效能上找到了平衡点。

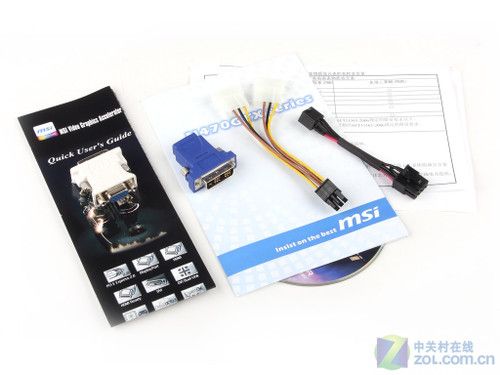

附件

产品附件颇为丰富，除了常规的说明书、质保卡以及驱动盘外，DVI to D-Sub、DVI to HDMI转换器也均有配送，同时为了保证一般用户电源外接供电接口不全的问题，附件配送了6pin和8pin外接供电转接线。

微星N480GTX M2D15

目前微星N480GTX M2D15官方指导价格3988元，市场中有货，如果你想体验极致3D视觉，同时近期又想升级或整机，不妨把这款微星军规GeForce GTX 480作为首选。

主打高端性价比微星军规GTX470

GeForce GTX 470，从型号上不难看出是GeForce GTX 480的减规格版，但由于其搭载了GF100核心，所以其在性能、功能上得到良好继承，而且这一类产品越是高端系列中性价比较高，用户关注度较高的产品。

微星N470GTX M2D12就是这么一款产品。

微星N470GTX M2D12

微星N470GTX M2D12

微星N470GTX M2D12采用纯公版设计，而纯公版设计和做工我们毋庸置疑，首先PCB布线核心、其次用料及制造严谨，自然稳定性让人满意。

标配GF100-275-A3核心

GeForce GTX 470标配的GF100-275-A3核心是由台积电（TSMC）采用40nm工艺制造，其共有32亿晶体管，是目前最庞大的图形处理核心。用于GeForce GTX 470的GF100核心拥有448个流处理器、56个纹理单元、40个光栅处理器，同时标配320bit显存控制器。

与GeForce GTX 480搭载的GF100-375核心一样，GeForce GTX 470的GF100-275同时同一核心经过不同规格屏蔽后衍生出来的产品。其能够完美支持DirectX 11 API和CUDA 3.0，当然Fermi架构的重要技术革新其能得以全部传承。

搭载10颗SAMSUNG K4G1032GFE-HC05颗粒

GeForce GTX 470标配了10颗规格为32M*32bit的SAMSUNG K4G10325F3-HC05颗粒，构成320bit/1280MB的组合，默认频率为3398MHz。

4+1相供电设计

微星N470GTX M2D12的供电部分采用4+1相设计，每相供电模组用料均为微星推崇的军规用料。这5相供电模组全部被设计在PCB正面的右侧，核心供电模组与显存供电模组位于上下两边，右上角为两个6pin外接供电，搭配PCI-Express提供的75w，共能实现225w的电能供应。

核心散热器

5热管设计

GeForce GTX 470核心独立散热器，由吸热底、铝鳍及热管构成，其中5跟热管起到吸热和导热的作用，高密铝鳍起到散热作用。核心散热器采用5热管设计，高效转移核心产生的高热量，同时扣Fin工艺精湛的铝鳍能够快速在冷风作用下将自身吸收的热量释放。随着散热器工艺设计的提升，CPU散热器越来越多的采用热管直接接触核心设计，这样的好处是零距离接触热管，其次热管导热更快，弊端就是要求吸热底研磨要平。在散热器顶端笔者发现了3个胶条，笔者分析这是用于避免散热器导风罩和核心散热器由于整机震动产品共振。
