微星闪电GTX480实物拆解

微星N480GTX Lightning

 　　今日微星发布了其非公版Geforce GTX 480产品——N480GTX Lightning，我们在第一时间给大家放出精美图赏。

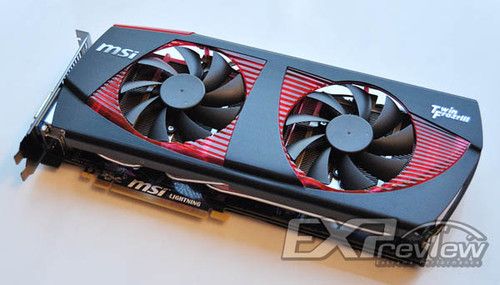

微星 N480GTX Lightning

　　GF100核心可以说是目前最强的GPU，但是由于其发热量和功耗问题大大的限制了其性能的发挥。微星设计该卡的理念就是要解放GTX 480的所有潜力，把该卡设计成地球上最快的显卡，可以说该显卡是专为超频玩家所设计的，而市场对象是那些仅仅追求最好的产品的高端玩家。

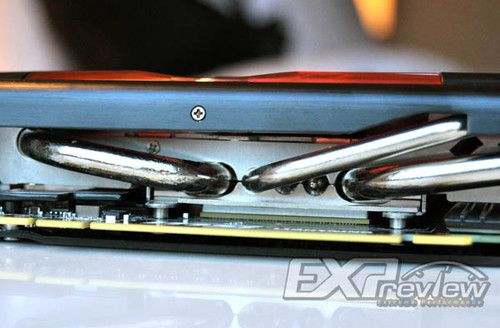

5热管散热

　　微星N480GTX Lightning所用的散热器为双风扇5热管散热器，5条热管中外侧两条是8mm热管，中间3条为6mm热管。

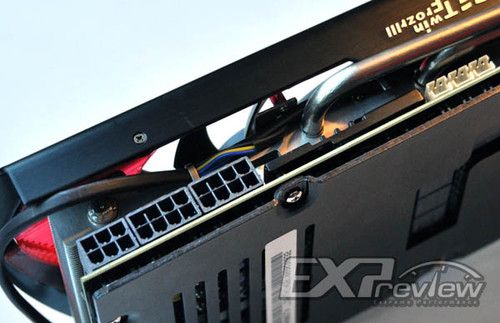

三供电接口

　　公版GTX 480采用的是6pin+8pin的辅助供电设计，而微星该产品则采用6pin+8pin+8pin夸张的三个辅助供电接口，至于为什么要用这样的辅助供电下文里我们讲会介绍。

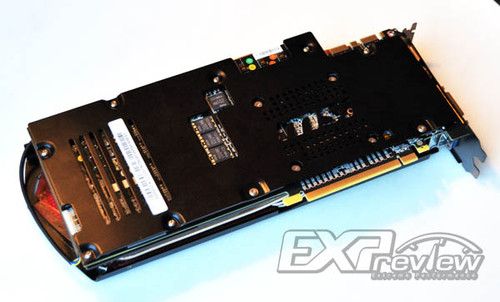

PCB背面

　　PCB背部覆盖有背板，这样可以保护脆弱的电子器具，并且也有利于PCB的散热。

显卡提供双DVI+HDMI+DisplayPort视频输出接口

显卡PCB及供电模块

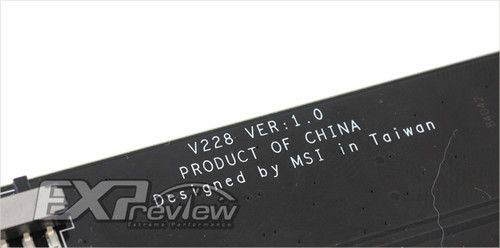

显卡PCB正面

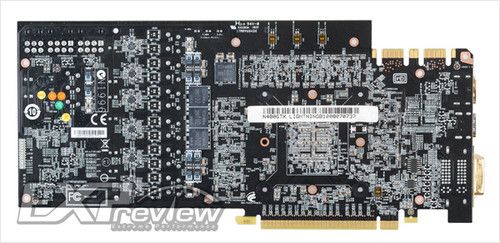

显卡PCB背面

　拆除显卡散热器我们可以看到显卡上面布满了密密麻麻的电子器件，下面我们进行详细介绍。

供电部分

　　从图中可以看见该显卡采用的供电相数十分之多，靠近辅助供电接口的3相是显存供电模块，每相配有一个SFC超级亚铁盐电感和两个CopperMOS，两个470uF固态电容作为输入滤波电容。SFC超级亚铁盐电感是微星高端产品中常用的产品，相比于传统电感SFC的允许通过的电流增加了30%，电力损耗则降低10%，能加强系统可靠性，具有更低温、更小体积及极佳导热性等优点。

　　此外显存由6pin口直接供电的，而公版GTX 480的显存则是由PCI-E供电的。PCI-E供电多多少少会被主板所影响，如果主板供电出现问题的话就会造成电流波动，这对与超频来说这明显是一个不确定因素，而由6pin口直接供电的话则由电源直接提供电力，能免去这个不确定因素。

供电部分

　　共12相的GPU核心供电，相当的豪华，由两个8pin口提供店里，其中在6pin口旁边的8pin口负责左侧6相的供电，另外一个8pin口则负责右边6相。每一相的供电由1个SFC电感和两个CopperMOS组成，输入电容采用6个470uF固态电容，在正面只看到8个钽电容作为输出端电容，会不会觉得太少呢？别急，翻过来还有更精彩的。

顶级去耦电容

　　翻过来，印入眼帘的4颗类似显存的物体，这是NCC（NIPPON CHEMI-CON）出品的Proadlizer顶级去耦电容，它采用导电性高分子电解质，实现了广带域下的超低ESR（等效电阻）和超低阻抗，在GHz带以下具有优良干扰吸收性，能够得到有效的滤波或去耦性能。其中并在一齐的三颗是核心供电模块的输出电容，另外一颗则是显存供电输出的。

　　除了Proadlizer去耦电容外我们还可以看到8颗三洋的470μF POSCAP电容，再加上正面的8颗和3颗Proadlizer去耦电容组成核心供电的输出端电容，这阵势够华丽吧。

显卡PCB及供电模块

PLL供电模块

　　PLL供电模块，电力由PCI-E插槽提供，目前市场上的大部分显卡基本上都看不到会配有这个供电模块，但是为了追求极致，微星NGTX480 Lightning则增添上去了，这一切都是为了追求极致的频率。加上这一相供电，NGTX480 Lightning就拥有12+3+1共16相的供电，其最大输入功率为450W，最大输入电流75A，最大输出电流600A，其中GPU核心供电模块最大输出480A，显存供电模块最大输出120A。

MOS管

　　该显卡所用的CopperMOS，能比传统mosfet提供达2倍的电流，并且相同散热设计情况下温度可降低20％。

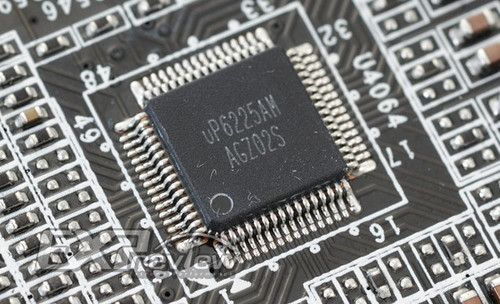

核心供电PWM控制芯片uP6225

uP6282驱动IC共6颗配合uP6225组成12相供电回路

显存供电PWM控制芯片uP6207

大家所熟悉的GF100核心

三星0.5ns GDDR5显存芯片

　　目前我们拿到的并不是正式上市的零售版显卡，上面搭载的仅仅是0.5ns的显存，而届时正式的零售版显卡将会搭载更为强劲的0.4ns GDDR5显存芯片，能有效加强超频能力。

　　此外本卡采用LPL（Lightning Power Layer）PCB设计，GPU供电和显存供电采用独立的一层PCB。这样设计使得电力供应更加稳定，而且可以有效的减少纹波，也有助于PCB的散热。根据厂家测试，在核心电压设置为1.034V时实际电压值最大/最小值分别为1.133V和0.9532V，波动幅度为179.8mV，远低于NVIDIA所规定的300mV。

超频设计特色技术

　　该卡是专为超频玩家所设计的，自然是准备了不少超频专用的设计。

BIOS选择开关

　　BIOS选择开关，微星N480GTX Lightning采用双BIOS设计，其中2号BIOS主要作用是帮助在极限超频中遇到coldbug的显卡恢复正常。

双BIOS

电压测量点

　　V-Check电压测量点，可以测量GPU、显存和PLL的电压值，方便玩家用万用表更加直接准确的知道显卡电压情况。

从左到右分别为Unlock OCP、PWM Clock Tuner和V-Switch开关

　　V-Switch超电压开关，打开可以瞬间增加GPU、显存和PLL的电压，可用于在运行benchmark时临时增加电压或者在遇到coldbug时增加显卡发热以尽快点亮系统。

　　Unlock OCP开关，开启可让供电电路最大输出电流从320A飙升到600A，这也是专为极限超频所准备的。

　　PWM Clock Tuner，正常情况下PWM的时钟频率是300KHz，当打开该开关是PWM时钟频率就会上升到350KHz，这样可以让输出电压更为稳定。

XtremeCool开关

　　XtremeCool开关，这是专为液氮超频所准备的开关，用于解决各种coldbug必须搭配用于修复coldbug的2号BIOS使用。

　　微星N480GTX Lightning设计上十分注重其超频能力，相信它将会给我们带来强劲的性能，具体的上市时间和零售价暂时还不得而知，不过该卡销售对象主要是追求极致的高端玩家估计其售价也不会低到哪去，请留意我们的后续报道。
