微星GTS450超频版实物拆解

     自从英伟达痛定思痛，推出GF104核心的GTX460显卡之后，显卡市场终于上演了一出王者归来的漂亮好戏。趁着GTX460形势大好的东风，英伟达趁胜出击，顺势推出千元级显卡新将GTS450，再显雄风！GTS450与GTX460相比，最大的优势在于超频能力更加彪悍。而微星的GTS450飓风版采用的cyclone(飓风)散热器，很好的解决了GTS450高频下的高温问题，是真正意义上的超频版DX11主流显卡！

     此次微星送测的是微星N450GTS Cyclone 1GD5 OC版显卡，接下来就是我们对产品的详解介绍。

     ●产品常规介绍

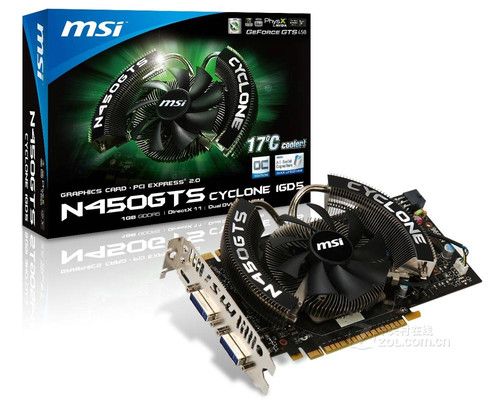

微星N450GTS Cyclone 1GD5/OC包装盒及显卡

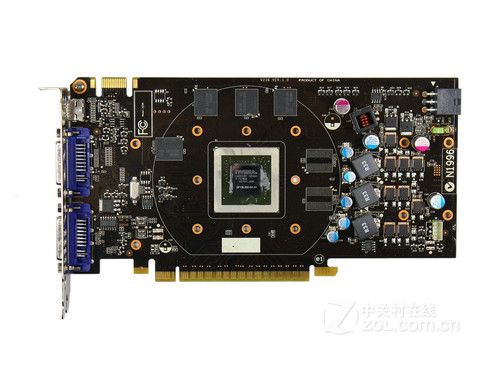

微星N450GTS Cyclone 1GD5/OC

     微星N450GTS Cyclone 1GD5/OC显卡基于全新40nm工艺制造的GF106显示核心，其拥有192个流处理器、具备16个光栅单元和32个纹理单元，同时标配128bit显存控制器，它能够完美支持DirectX 11 API、CUDA 3.0、PhysX物理加速、3D显示与3D眼镜支持以及PureVideo高清硬件加速技术。可满足用户游戏、高清、视频等各个方面需求。

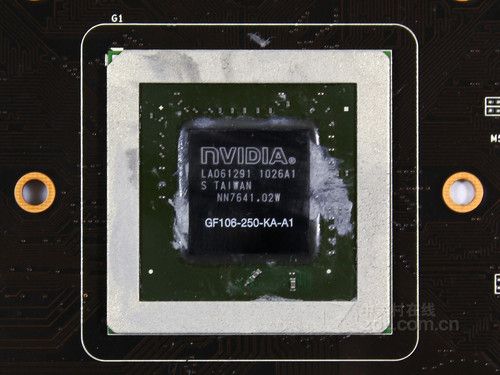

搭载GF106-250-KA-A1显示核心

     GF106核心是NVIDIA DX11核心中第一款不带“铁盖”的核心，同时核心也回归普通的正方形，可以兼容更多的散热器产品。

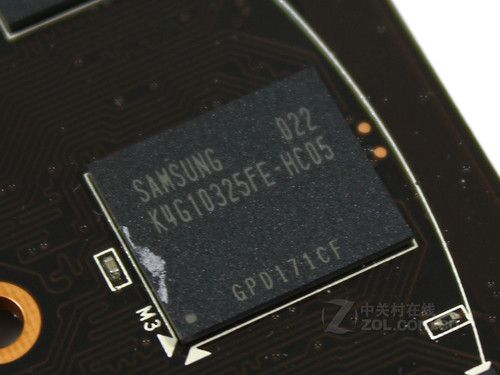

三星0.5ns高速显存颗粒

     显存方面，微星 N450GTS Cyclone 1GD5/OC搭配了三星0.5ns GDDR5显存颗粒，组成了1024MB/128Bit显存规格，显卡的默认频率为850/4000MHz，超高的频率提供了更好的性能表现。

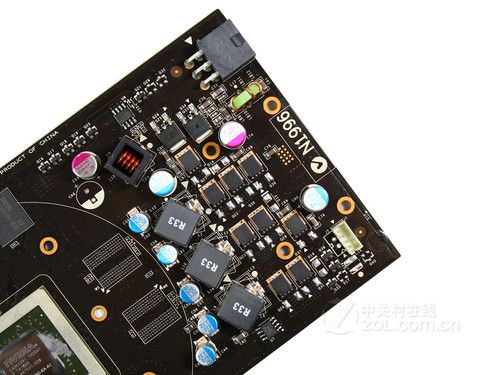

     供电方面，这款微星N450GTS Cyclone 1GD5/OC显卡采用了3+1相的供电方式，核心与显存独立的供电模块，性能上超过公版产品不少。全固态电容、高质量封闭电感，高性能Power Pack封装低温MOS管，加上6pin外接供电接口，给显卡的超频打下良好的基础。


供电设计

     微星GTS450虽然采用了公版PCB设计，不过在散热方面有所增强，采用了微星称之为“Cyclone”的散热设计，该设计方案与公版GTX460散热器内部结构有些相似，都采用了铜底座+双热管设计，不过这款产品散热器尺寸有所增大。

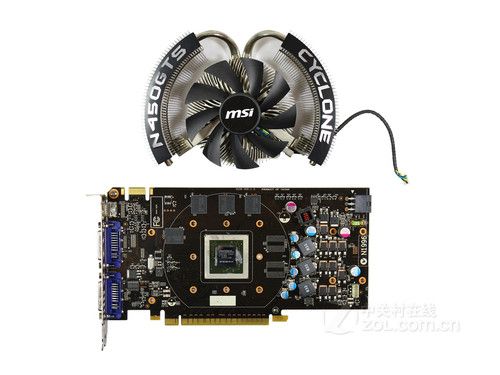

微星 N450GTS Cyclone 1GD5/OC显卡散热器

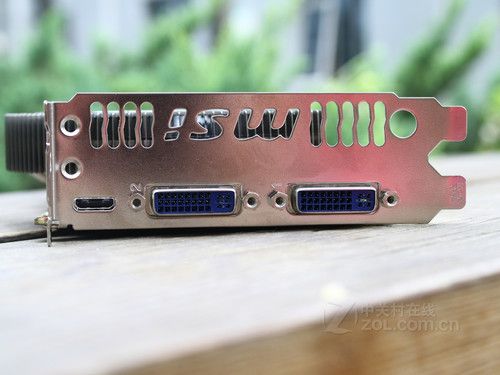

输出接口设计

     显示输出接口方面，这款微星N450GTS Cyclone 1GD5/OC显卡提供了双24针DVI-I接口+Mini HDMI显示输出接口方案。支持各种类型的双头输出模式，以及Mini HDMI高清输出模式，还可以实现高达2560x1600的高分辨率输出。

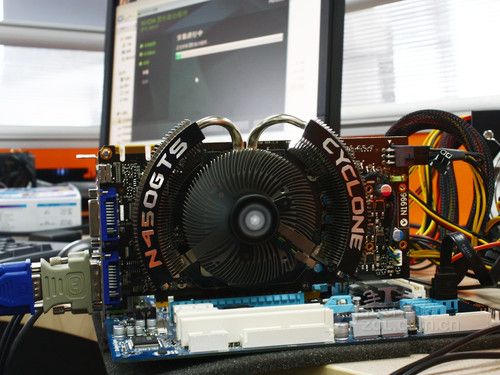

微星N450GTS Cyclone 1GD5/OC显卡上机图

    编辑点评：微星Cyclone系列几乎已经成为显卡性能的代名词，而代有OC后缀的型号更是默认高频率的产品。而这款微星N450GTS Cyclone 1GD5OC正是这样的一个产品，默认核心/着色器/显存）850/1700/4000MHz的超高频率，仅999元的售价显得非常的实惠。
