TA8205AH的车载功放应用电路

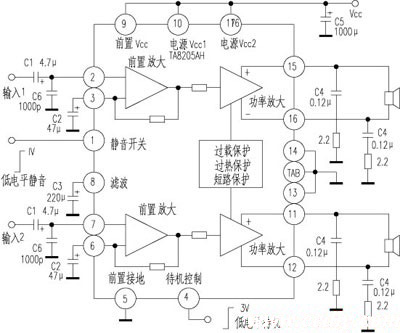

　　TA8205AH为东芝公司生产的２２Ｗ×２双声道音频功率放大集成电路，采用１７引脚封装。每一声道由前置放大级和功率放大级组成，功率放大级内部接成ＢＴＬ形式，因此输出功率大，被广泛应用在如三菱帕杰罗及ＣＬＡＲＩＯＮ（歌乐）、ＳＯＮＹ等众多品牌的车用高档音响上。TA8205AH的热阻系数低、噪声小、电压增益可调、失真度小，内部除设有过载保护、过热保护、短路保护以及静音功能外，还设有待机功能。它的工作电压范围为９～１８Ｖ，在Ｖｃｃ＝１３．２Ｖ、ｆ＝１ｋＨｚ、ＲＬ＝４Ω 时，Ｐｏ＝１５Ｗ×２（ＴＨＤ＝１０％）；在Ｖｃｃ＝１４．４Ｖ、ｆ＝１ｋＨｚ、ＲＬ＝４Ω时，ＰＯ＝１８Ｗ×２（ＴＨＤ＝１０％）。TA8205AH的应用电路如图所示。

　　TA8205AH的①脚、④脚分别是静噪控制和待机控制脚。当①脚电压在１．０～２．０Ｖ范围时，静音功能关闭，当①脚电压低于１Ｖ门限电平时，静音电路工作。当④脚电压大于２．５Ｖ门限电压时，电路内部电子开关开启，电路输出正常功率，只要④脚电压低于２．５Ｖ时，电路处于待机状态而无功率输出。若不使用待机功能，④脚可连接到电源ＶＣＣ，此时放大器工作电流仅约１ｍＡ。

　　图中Ｃ１为输入耦合电容，Ｃ２为前置放大器的负反馈电容，Ｃ１、Ｃ２的容量均应根据具体使用情况来选配，以获得最佳的防冲击声效果。Ｃ３为减小电源波动的滤波电容，它决定开／关机时到达稳态的时间常数。Ｃ４为防振电容，与串联的电阻组成防振电路，一般采用温度特性和高频特性较好的聚酯薄膜电容。Ｃ５为电源滤波电容，Ｃ６为输入端的消振电容。
