NEC+Samsung护航 琦基双模V880简单拆解

　　6颗螺丝拆解第一层

　　之前已经为大家详细介绍过这款V880的外观与系统方面的特色，今天之所以要再用篇幅展示其内在的做工品质，一方面是为了更全面展示V880的内涵，另一方面也是想让大家对国产品牌有一个更客观的认识。相信琦基全面升级的制造工艺，会让大家印象深刻。

琦基双模V880简单拆解

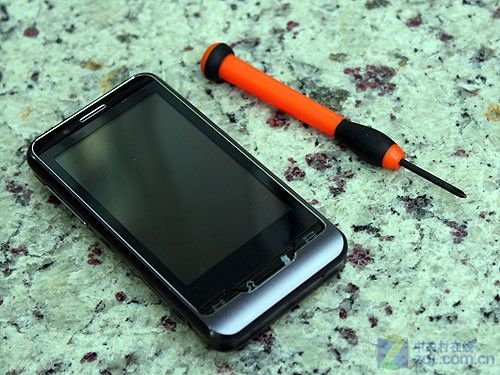

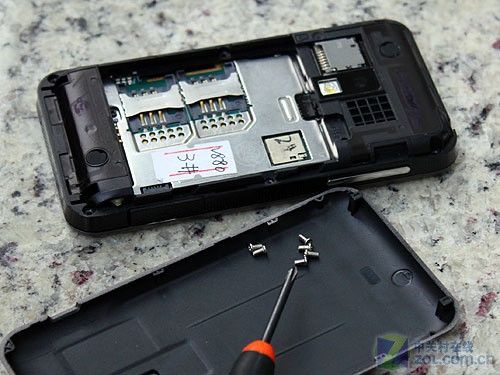

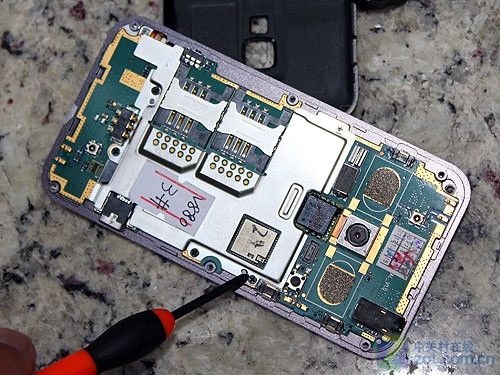

　　其实拆解过程很简单，只需要借助一个普通的螺丝刀就可以了。正如图中所示的那样，照单卸下如图所示的6颗螺丝，就可以轻松的拆卸掉电池仓的外壳。这里需要说明的是，并不是说拆卸很简单，而是这样的设计对后期的维护来说，也不会造成什么困难。

琦基双模V880简单拆解

6颗螺丝拆解第一层

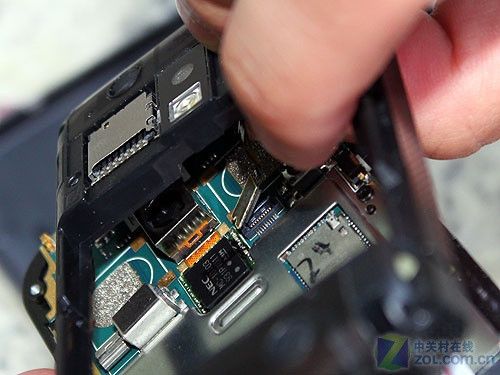

　　在拆卸电池后盖的过程中，我们发现有一个细节，那就是卡扣式的TF读卡器芯片。完全不同所谓的“山寨机”，不借助胶条、不依靠胶水，更加牢固的金属直接接触，让人看了很放心。

卡扣式的TF读卡器

　　ARM架构NEC处理器

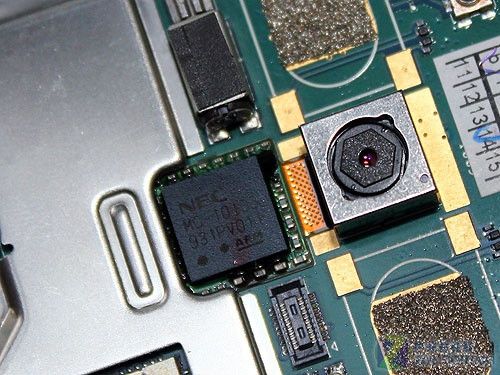

　　现在到了很关键的一环，也就是整部手机的核心—处理芯片。不过并不是动辄GHz级别的CPU，而是协调GSM+CDMA2000双网络的核心。从图片中可以很清楚地看到，琦基V880所采用的是NEC出品的MC-101系列芯片。

NEC出品的MC-101系列芯片

　　至此，第一阶段所卸下的6颗螺丝，所能看到的所有部件已经完全展现在大家的面前了。除了TF读卡器与双模协调芯片之外，剩余的组件依旧被隐藏在防静电盖下面，想要继续看的话，还要拆卸掉更多的螺丝。

　　5颗螺丝拆解第二层

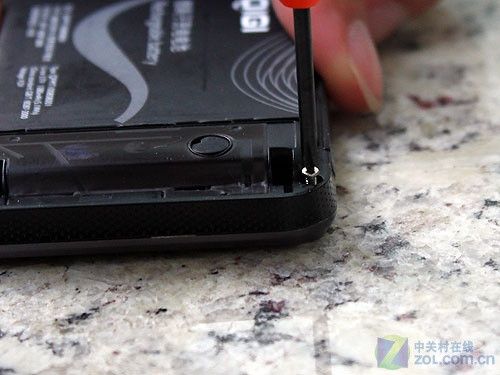

　　从图片中可以看出，想要更进一步地了解琦基V880的内部构造，需要再拧下5颗螺丝。但这其中有1颗的规格比较特殊，我们现有的工具只能拆掉其中的4颗，不过好在有4颗能够顺利卸下。

琦基V880的内部构造

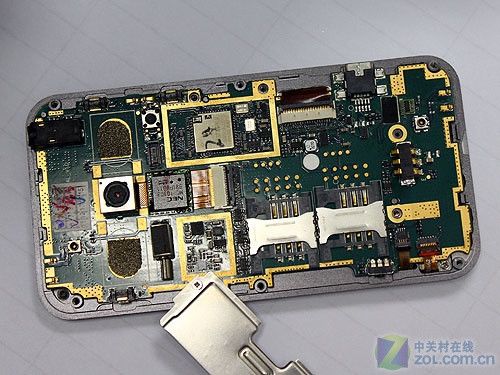

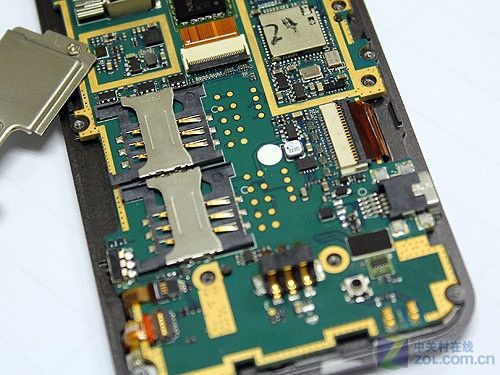

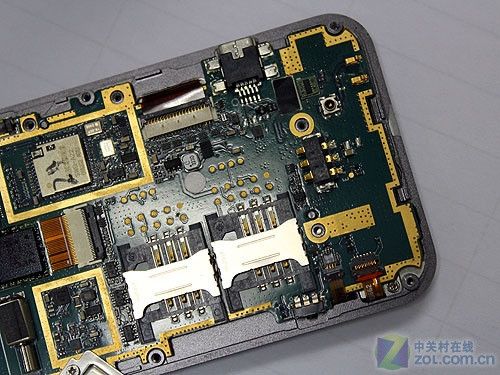

　　拆掉这4颗螺丝之后，我们最直观的感觉是，琦基V880的内部做工真的是非常出色，没有任何“飞线”。除此之外，所有焊点也有没有瑕疵，可以看出升级后的流水线真的是完全不同于之前的生产线，大家完全可以信任其品质。

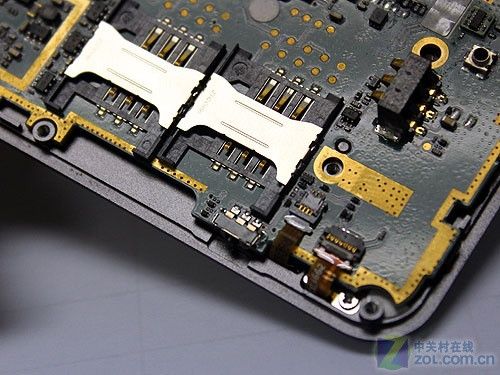

琦基V880的内部构造

琦基V880的内部构造

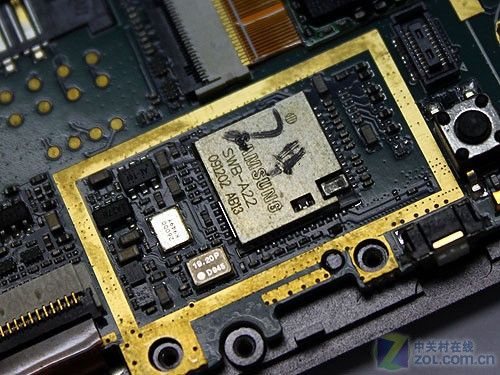

　　另外，我们再次一个大牌厂商的芯片—三星SWB-A22。那么这个单元有什么作用呢？它也不是中央处理器，而是用来控制Wi-Fi、蓝牙两大无线数据通信模块的协调中心，稳定性完全不必担心。

　　固定太紧拆解完结

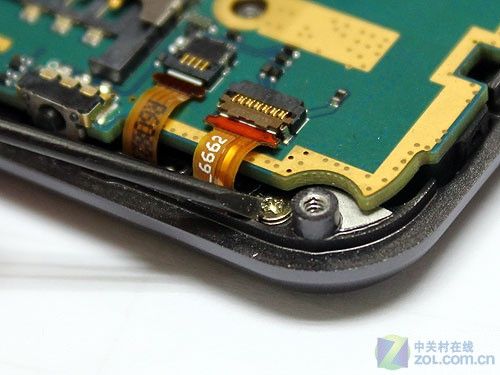

　　至此，我们已经尽最大的努力拆解了琦基V880的电池仓，之所以没有真的完全拆解，是因为最后的一颗螺丝规格实在特殊，我们手头没有合适的工具拧下它。不过尽管如此，三处非常牢固的排线连接已经足以固定电路板了。

最后的特殊规格螺丝

排线/胶质固定

两处排线固定

　　好了，关于琦基V880的内部拆解到这里就告一段落了。虽然没有真正的完全拆解，但是能够展现在我们面前的部分，已经足以震撼我们、足以让我们对国产品牌、对琦基改进后的制造工艺刮目相看。如果所有的国产厂商都能够以如此的标准造机，中国制造的未来就将不再是梦了。
