基于ARM技术的服装舒适性检测系统的设计
O 引言
随着生活水平的提高，人们对服装的舒适性有了更高的要求。服装舒适性的研究范围涉及三个基本领域：物理、生理和主观心理。现阶段，国内外的服装舒适性研究主要集中在生理舒适性领域。服装生理舒适性领域的研究主要集中在热湿舒适性、接触舒适性和压感舒适性三大领域。服装压力、温湿度的状态是评价服装生理舒适性的重要指标。不适当的服装压力会影响着装者的疲劳感和工作效率，且关系到人体的健康。一般来说，当人体皮肤温湿度处于热湿舒适性状态时，人们的智力、体力(手工)或感觉方面的表现均处于高水平状态，另外热湿舒适性是人们处于最佳健康状态的必要条件。通过对人体不同状态下不同部位的服装压力、温度湿度的测量，可以得到人体着装后的不同部位的压力、温湿度的分布状况。对测量结果进行分析可以为服装压力、热湿舒适性的客观评价提供量化指标，为服装的款式与结构设计提供科学依据。近年来越来越多的研究人员开展了有关服装功能测试的研究，并且取得了较多进展，但是相关的服装功能测试仪器的研发远远滞后于时代的需要。本文设计了基于ARM技术的便携式的服装压力、温湿度测量系统。
1 服装舒适性检测系统的构成

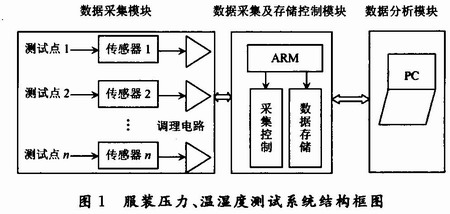

服装舒适性检测系统由数据采集模块、数据采集及存储的控制模块、数据分析模块构成，结构如图1所示。数据采集模块的前端是由多个FlexiForce压力传感器、压力-电压信号转换电路和DHT90温湿度数字传感器组成，这些传感器用来获取被测部位的压力和温湿度信号，并通过信号调理电路(信号变换电路、滤波电路等)将所测的压力转换为电压信号。数据采集及存储的控制模块是本系统的核心，主要负责数据采集和存储控制，该模块利用ARM9处理器芯片S
2 服装舒适性检测系统硬件设计
服装舒适性检测系统硬件设计主要是关于系统硬件仪器及其器件的连接设计，主要指的是数据采集模块的传感器的选用和数据采集及存储控制模块的硬件设计。服装舒适性检测系统硬件部分实现服装舒适性检测系统的仪器控制和数据采集，是服装舒适性检测系统的主题部分，直接关系到整个系统性能的优劣。
2．1 数据采集模块硬件设计
数据采集模块硬件设计主要包括温湿度传感器的选用、压力传感器的选用、压力-电压信号转换放大电路。
2．1．1 传感器的选用
传感器处于测试系统的最前端，是感知温湿度和压力信号的窗口，所获得和转换的信息正确与否，直接关系到整个测试系统的性能好坏。本系统采用了DHT90数字温湿度传感器和美国Teksean公司的FlexiForce压力传感器。
DHT90数字温湿度传感器可以同时测量湿度、温度和露点，不需外围元件直接输出经过标定了的相对湿度、温度及露点的数字信号，可以有效解决传统温、湿度传感器的不足。内部集成了湿度敏感元件和温度敏感元件、放大器、一个14 b的A／D转换器、标定数据存储器以及数字总线接口以及稳压电路。由于温度传感器和湿度传感器在硅片上是紧靠在一起，可以精确地测定露点，不会因为两者之间的温度差而引入误差；直接通过存放在芯片上OTP存储器中的标定系数，输出是经过标定的数字信号。DHT90数字温湿度传感器其性能优良、稳定性好、成本低、使用方便，因此本系统采用其作为温湿度韵测量。
采用FlexiForce压力传感器进行压力测试。与传统服装压力测试系统中所采用的传感器相比，FlexiForce在线性、滞后性、漂移、温度和灵敏度方面有着优良的性能，根据待测的服装压力值，选用了压力范围为0～1 lb(4．4 N)的FlexiForceA201型传感器是完全具备服装压力测试条件的。由于ARM不能采集非电量的物理信号，而压力传感器输出的为非电量的压力信号，需通过压力-电压转换放大电路将压力信号转换为电压信号。再由标定后的压力与电压的对应关系，得到所需的服装压力值。
2．1．2 压力-电压信号转换放大电路及压力-电压标定
传感器通过压力-电压信号转换放大电路后，输出电压值Vout。传感器输入信号与电压的相互对应关系为Vout=-VD*(RF／R)，RF=R1+RF 1，其中：Vout为输出的电压；RF为放大电路中的反馈电阻；R为传感器对应的阻值，其阻值的变化对应了作用在传感器上压力的变化，RF／R为放大电路中的放大系数。FlexiForce压力传感器静态特性压力-电压标定曲线如图2所示。
