应用于智能电表各模块的安森美半导体方案概览

　　时钟：NLRTC1220实时时钟

　　安森美半导体为智能电表应用提供多种时钟产品，包括PureEdge?系列晶体振荡器模块、零延迟缓冲器等。此外，安森美半导体还计划在2010年第4季度推出NLRTC1220实时时钟，可配合安森美半导体的NCT66温度传感器用于智能电表(参见图4)。

图4：NLRTC1220实时时钟在智能电表中的应用。

　　温度传感器：基于I2C接口的系列数字温度传感器

　　安森美半导体提供丰富的数字温度传感器，用于热密度不断升高的智能电表设计。这些数字温度传感器将温度数据转换为数字格式，并通过I2C接口总线传送信息。温度设定点和极限也可以通过总线设计。这些信息可以用于动态校准实时时钟，提升系统精度、性能及可靠性。

　　以NCT1008为例，这是一款精度达±1°C的双通道数字温度传感器，适合智能电表等应用。这器件具备串联电阻消减功能，能够根据温度测量结果自动消减与温度监测二极管串联的多达1.5 kΩ，从而帮助滤除噪声。这器件还提供可配置的警示(ALERT)输出，及可扩展、可转换的温度测量范围(从默认的0°C至+127°C扩展至-64°C至+191°C)。

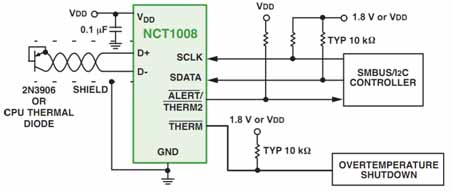

图5：适用于智能电表的NCT1008数字温度传感器。

　　除了NCT1008，安森美半导体还提供NCT66和NCT124些数字温度传感器。这两款产品计划在2010年第4季度推出，均采用I2C接口，提供±1°C的温度精度，分别采用WDFN-6和WDFN-10封装。

　　接口：符合标准的智能卡接口及SIM卡接口

　　安森美半导体为智能电表应用提供NCN6001智能卡接口。这器件符合ISO7816-3、EMV及GSM11.11标准，并且兼容于同步卡及异步卡。这器件通过简单及灵活的微控制器接口处理任何类型的智能卡，特别是由于采用内置芯片选择引脚，能够并联连接数个耦合器。这器件特别适合于低成本及低功率应用。NCN6001采用TSSOP-20或LLGA-20封装。

图6：NCN6001在智能电表中的应用电路图。

　　此外，安森美半导体采用QFN16封装的NCN4555 1.8 V/3.0 V SIM卡接口符合IMT-2000(即3G)标准，同时也符合ISO7816智能卡标准，适合于利用需要利用移动通信技术传输数据的智能电表应用。

　　保护及滤波：瞬态电压抑制器系列

　　安森美半导体是领先的电路保护及滤波方案供应商，适用于智能电表的保护及滤波产品包括P6SMB系列齐纳瞬态电压抑制器(TVS)、1SMB系列齐纳TVS、ESD5Z系列TVS及ESD9X系列TVS。其中，P6SMB和1SMB系列均提供单向及双向保护，能够承受600 W的额定浪涌峰值功率，采用SMB封装。ESD5Z和ESD9X系列用于ESD保护，符合IEC61000-4-2 4级ESD保护标准(接触放电±30 kW；空气放电±30 kW)，分别采用SOD-523和SOD-923封装，其中SOD-923封装的尺寸仅为1.0 x 0.6 x 0.37 mm，非常适合空间受限的应用。

　　总结：

　　安森美半导体身为应用于高能效绿色电子产品的首要高性能硅方案供应商，为智能电表应用提供丰富的解决方案，其中包括在欧洲拥有成功应用纪录的PLC调制解调器方案和安森美半导体具有专长的高能效电源及电源管理方案，以及各类存储器、时钟、接口、保护和滤波产品等。工程师利用安森美半导体的这些完整解决方案，可以设计可靠及高性价比的智能电表产品，在市场竞争中占据先机。
