7次改版/4项专利！漫步者M16暴力拆解

精致的M16，采用全铝合金箱体

     泡泡网音频频道11月15日自去年底至今，漫步者最重点的产品就是其M系列。我们先后已经见过了体型较大的M500、M360、M35，也见过了体型较小的M20、M15等新品。就在前不久，我们收到了它的最新款产品，这就是M16。

     之前，我们已经连续为大家讲述了它的开发经历以及相关的专利。从其7次改版、4项专利中可以看出，漫步者对M16的开发可谓是精益求精。而周末，笔者利用空余时间对其进行了完全的拆解（正式的听音报告，将在11月17日放出）。

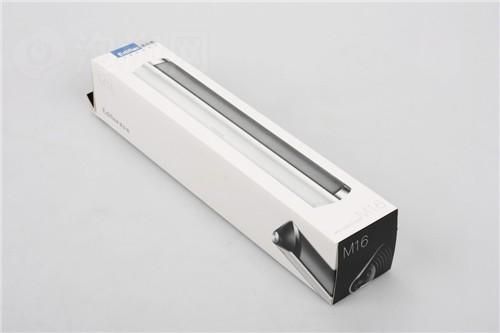

长条型包装

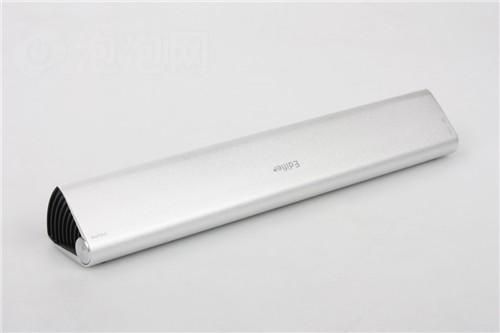

M16的真面目

     M16采用的是长条式的设计，但又不同于一般的Soundbar音箱——它的侧截面为扇形，十分独特。并且，侧面采用的是类似于年轮式的设计，同时也有老式手风琴琴箱的感觉。而用笔者同事的话来说：总有点儿在呼吸的感觉，猛一看还以为它可以“合”起来。

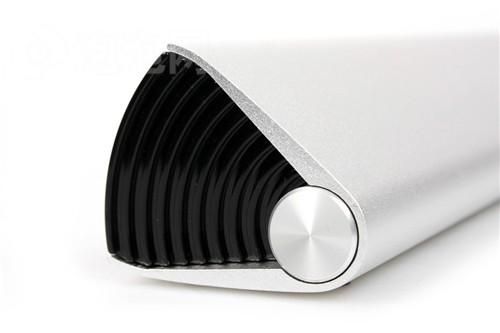

侧面照片

依旧走简约、精致的路线

     另外，它采用了全金属箱体（铝合金），而非我们通常所见的木质箱体，这十分少见。金属箱体的好处有两点：稳固度很高，可以有效避免箱体谐振等，和木质音箱具有同等优势；另外，金属箱体可以做的更为华丽，更具有质感。但唯一的缺点在于，前期研发时模具的投入较高，所以，一般厂商极少涉及。而漫步者，也为M16申请了外观专利（专利申请号：201030189714.4）。

操作简单：单键音量调节技术

     除了箱体上的不同之外，M16在操控方面也有不小的变化——它使用了单键音量调节技术，即只需用一个按钮即可实现音量的增减操作。

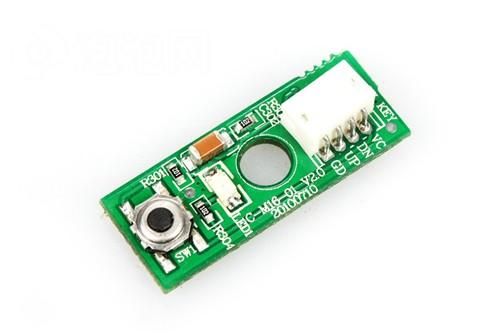

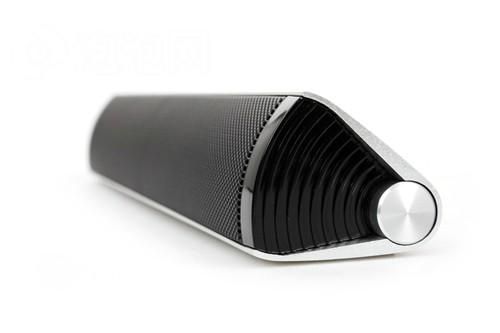

圆形“旋钮”调节音量

    上图仿佛圆形“旋钮”的部分，实际上就是M16的音量调节“按键”。在操作时，短按为增大音量，长按为音量减小，很简单，使用很方便。而且，其反应十分的灵敏，可以做到迅速调节（专利申请号：201020263845.7），很不错。

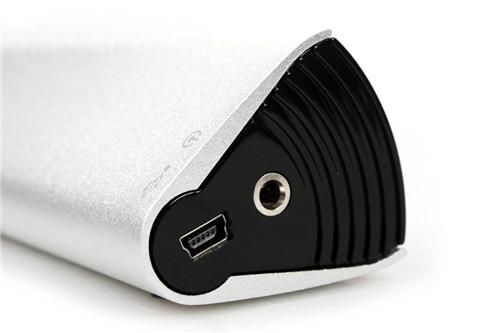

USB接口和普通3.5mm接口

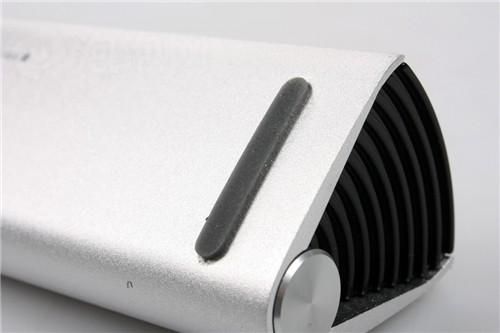

箱体底部的脚垫

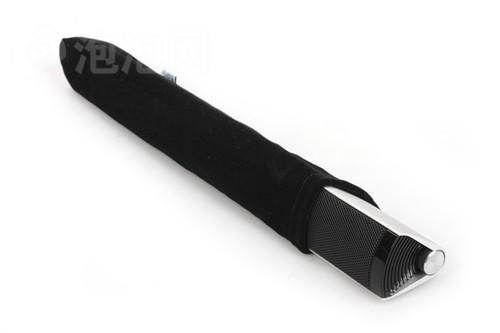

附赠一只便携包

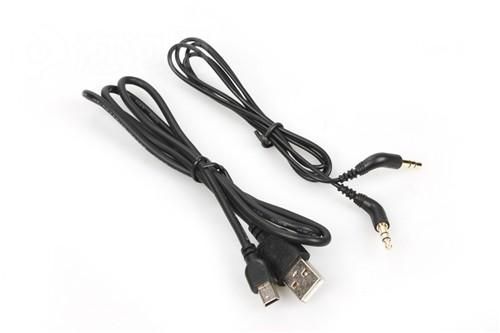

USB连接线和3.5mm音频线

     除此之外，简洁的M16只提供了USB接口和辅助音频接口。而与之对应的是，它随机提供了USB连接线以及3.5mm音频线。当然，一只便携包也是必须有的。

制作精密，拆解简单却不容易

     就做工而言，M16十分精美，延续了漫步者M系列的一贯作风。但这还只是外表，相信很多人都想知道M16的内部到底如何呢？为此，笔者将手中这台M16进行了拆解。

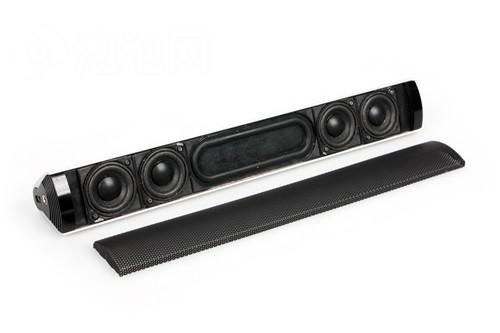

    M16的拆解其实挺简单，只需要将前面罩卸下即可。然后，再将单元的固定螺丝拆下来。同时，箱体两端的截面挡板也可以卸下来。

    但需要说的是，M16虽然拆解简单，但其面罩与箱体扣合很紧。笔者在拆解时，是使用薄钢片沿结合部划开的。但这样，会对面罩和箱体的棱部有所划伤。

     另外，M16箱体上并没有螺孔。笔者在刚拆解的时候，很“习惯”的以为在脚垫之下会有螺孔。但实际上，真的没有，而且还因为这点儿事儿，把脚垫给撕坏了。

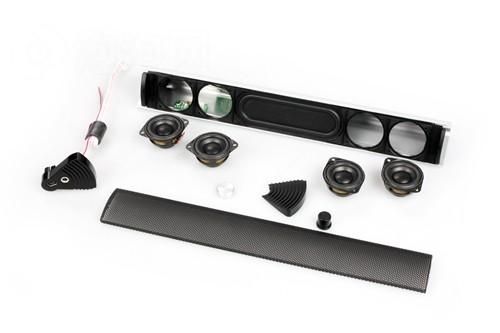

     而这就是M16完全拆解之后的样子，在这里，笔者将两端的挡板也都拆了下来。另外，吸音棉已经被取出，线也已经被剪断（有点儿暴力……）。

面罩/挡板/铝合金箱体

     具体的就不用细说了，大家一看就明白，笔者在这里只做相关的展示。

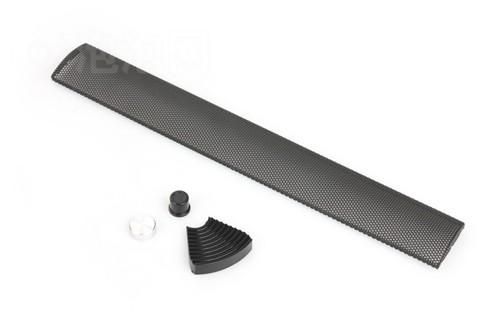

前面罩和侧面挡板，黑色的是左侧的固定帽

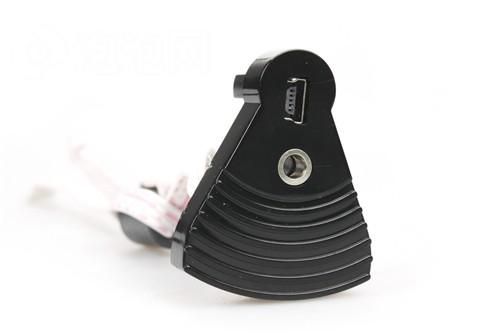

挡板，上有USB接口和辅助音频输入接口

这就是M16使用的金属箱体

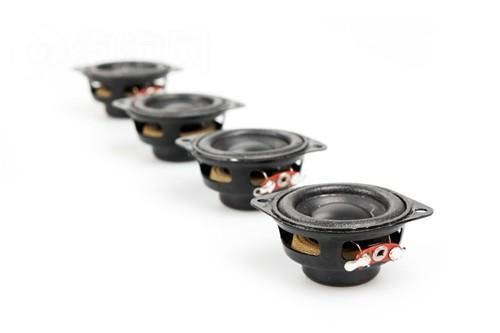

4只1.25吋主动发声单元

     而在声学设计方面，M16采用的是所谓的“4+1”设计，其中的“4”是指使用了4只主动发声单元，也就是我们下面看到的这个。它们的口径为1.25吋，单只阻抗为5欧姆。

4只主动发声单元

单元的背面，磁钢部分

正面大小和一枚一元硬币差不多

而高度，也和一元硬币相仿

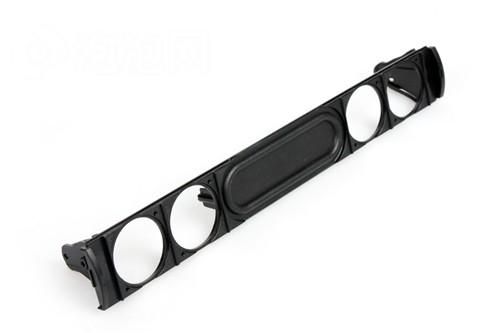

不一样的一体化被动盆

     而在“4+1”的结构中，还有一个“1”，这就是M16的一体化被动盆。其中，中间就是椭圆型的“跑道状”无源辐射器。对于这个东西，我们并不陌生，在现在很多微型音箱中都有见到。

    无源辐射器的工作原理是：同一箱体内的主动扬声器工作时压缩箱体内空气，空气释放压力时则会驱动空纸盆运动，从而驱动箱体外的空气实现发声。而它的作用也很直接，就是增加低频的表现力。

     而M16之所以说是采用的一体化被动盆，是因为其是一个整体式振膜，而且振膜将折环和振动盆一体化。另外，振膜后部还附有一片铝片，用以增加重量，并借此来提升低频的表现力。为了达到较为理想的状态，漫步者方面做了很多次的试验和调校。

     看过这许多，笔者在这里要强调的一点是：M16虽然使用了4只单元，也使用了被动盆，但其声学结构是2.0的，而不是一体式的。

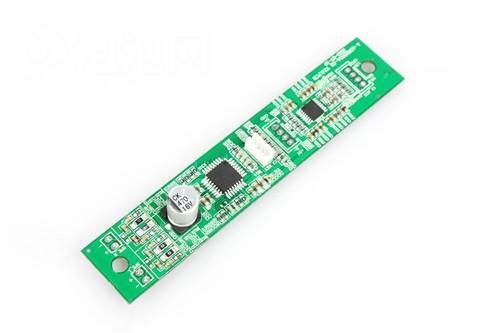

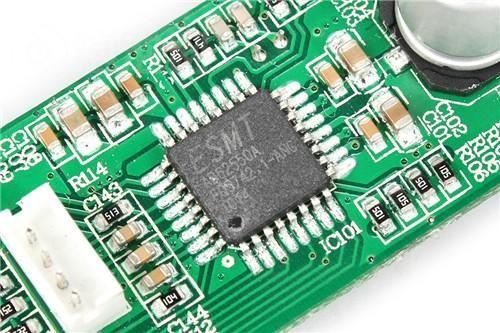

AD12550A+AD62550A方案

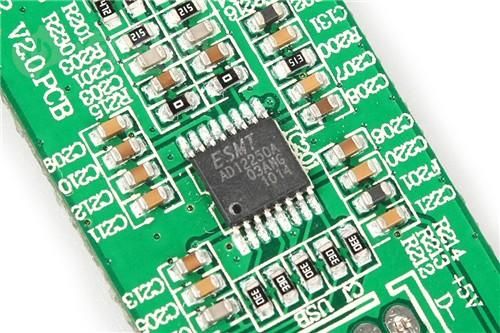

     最后，我们来看它的电路部分。在这里，M16采用的是ESMT(台湾晶豪科技股份有限公司)的音频组合方案：AD12550A+AD62550A。

     其中，AD12250A是一颗A/D转换芯片，其信噪比为98dB，采样为24bit/96kHz。而AD62550A是一颗D类音频功率放大芯片，不过这个型号笔者也是第一次见。印象中，曾经见过的类似型号的D类放大芯片是AD6255A（两者相差一个0），支持USB 2.0。经查证，两者的区别在于：AD62550A不带录音部分。

● 拆解总结

     M16虽然报价只有200多元，但从新颖的声学设计、调校，以及金属箱体的采用、单键音量调节等方面可以看出，漫步者做事的踏实、精细与认真。别的不说，对比一下200多元的传统2.1音箱，就可以深切的感受到这一点了。但M16这样的产品，市面上又有多少呢？对此，笔者认为值得大加赞扬。因为，只有这样的用心才能够真正做出精品。

     整体感觉真的很棒，那么，M16的听音表现如何呢？敬请期待17日的相关测试报告。
