漫步者M0pro深度拆解

　　2011年中漫步者发布了新款的闹钟迷你音响――M0pro。而在前几天月影发布了一篇关于M0pro的深度评测。（链接：）毫无疑问，那篇深度评测就外观，设计，功能等方面对M0pro进行了深度的分析和点评。那么，相信也会有许多朋友关心：M0pro强大的功能和优秀的声音表现和内部是否有关呢？

　　这次就让月影为你抽丝剥茧，一步步拆解和分析M0pro：从内部构造，电路设计和组装元件等多种角度来分析其神奇之处，让各位从另一个角度来认识这款“迷你闹钟”。下面先让我们来回顾下M0pro的产品信息。

　　M0pro在手，首先要考虑的一个问题就是在尽量不损坏的前提下，如何拆开外壳，卸下零件。经过仔细的观察，月影发现了M0pro外壳上的一些东西：其实漫步者M0pro的硬质工程塑料箱体外壳采用一体化成型，表面非常光滑平整。因此如果你要想找到一条“可以利用”的缝隙，必须细心观察才行。

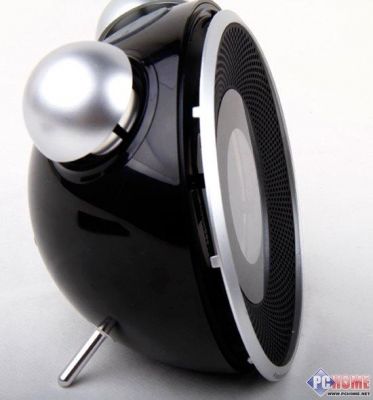

看似天衣无缝的外壳，其实秘密就在这里

　　至少从表面来看，M0pro没有一个螺丝孔，难道是用胶水粘结或者模压成型的？其实不然！M0pro最外圈的银色镶边是通过多个卡槽嵌在外壳边缘的，只需要用指甲嵌入缝中小心抠挖即可拿下。透过正面面板的小孔，月影发现了有螺丝的所在位置，那如何去打开这个面板呢？

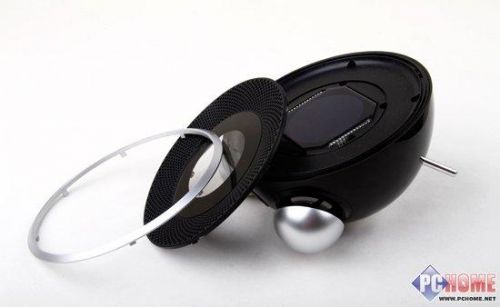

拆除外圈后的M0pro

　　事实上，卸去银色外圈后，下面的黑色网面面板同样是以类似卡槽扣形式固定，稍稍用力即可卸下，到这一步，漫步者M0pro的“免螺丝”拆解过程就结束了。

　　漫步者M0pro的黑色面板上最显眼的无疑就是那块尺寸不小的LED液晶显示屏。在之前PCHOME发布的深度评测（链接：）中，月影也评价到这块单色LED有着相当不错的显示效果。实际上这款显示屏与内部的线路是相连接的，同时，在内部一定会有一部分线路来控制这块LED液晶屏。

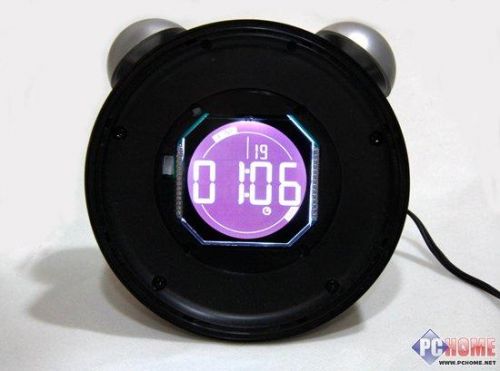

拆除后通电仍可正常工作

　　在这块LED液晶屏幕的旁边，我们可以看到有这样一个多出来的四针接口，它的真实作用月影也不得而知，不过猜测一种可能应该是漫步者为M0pro为将来升级预留的接口，也可能是另有他用，具体到底如此，只有等漫步者将来揭晓答案了。

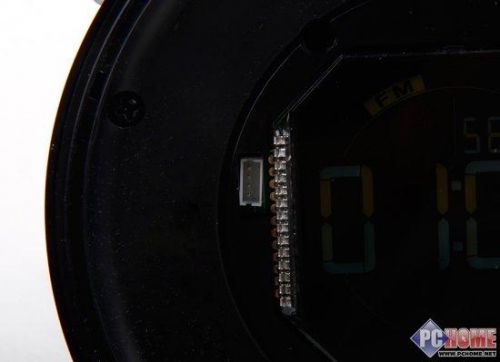

LED旁未知功能的神秘接口，或许是将来升级之路的钥匙？

　　液晶面板上有6颗螺丝，在拧下这些螺丝之后，我们就可以看到到漫步者M0pro的“庐山真面目”――内部核心电路。其结构非常明显，主要分为两部分：黑色液晶前面板后的智能数字功能控制模块，和在背部外壳内的是DAC解码模拟线路+功放线路，线路上的电阻和元件基本都是贴片设计，性能更为稳定。

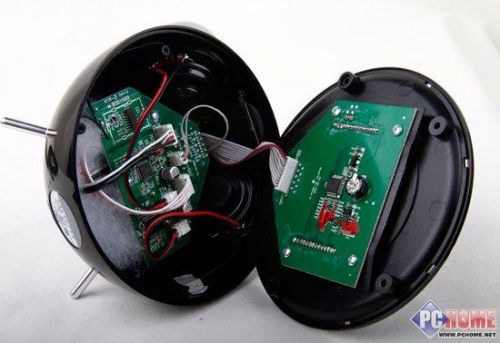

整个内部线路按功能分为两部分，分割鲜明

　　这样的设计无疑是非常工整，合理和高效的。DAC转换线路+放大线路属于和声音部分直接相关的电路，这部分电路要求有良好的防干扰和防震设计，从而防止对声音表现产生不良影响。而智能数字控制模块电路则是负责按键的控制和液晶LED的显示，两部分电路功能完全不同，线路分布在两块不同电路板中不仅有助于避免互相干扰，还能有效避免单块电路板面积过大的问题，从而使外壳体积更小。可谓“一举两得”。

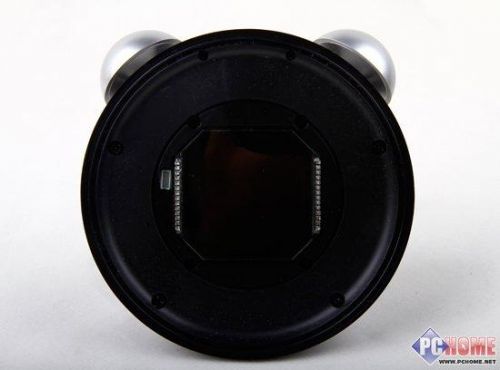

拆除螺丝前的M0pro正面图

　　一切先从简单的开始，我们先来看看漫步者M0pro的液晶智能数字控制电路，这块电路板从线路上看比较简洁，而且上面的元件并不大，从其构造和设计意图上来看主要就是一枚主控芯片和储电电容。与主电路的连接是通过一个专用的接口来负责，这个接口的作用应该有两个：1，供电。2，数据传输。

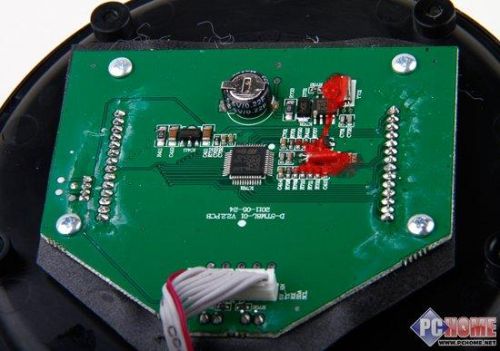

智能数字液晶控制电路

　　从这部分电路上，我们可以清晰的看到漫步者M0pro使用了型号为STM8L152的单片机作为LED控制芯片，而上图的这颗储电电容就是用来供电的，作用是在意外断电时保证内部时钟的时间日期等信息不会丢失，其作用和主板上的电池是一样的。

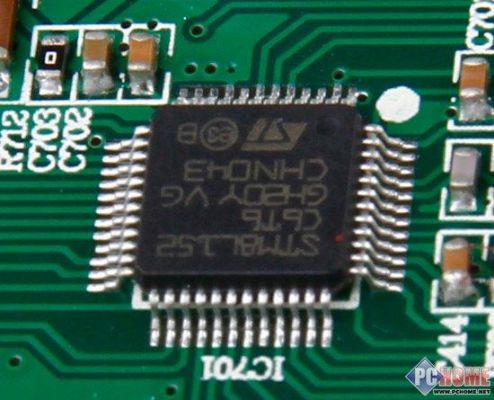

智能数字液晶控制电路上的主控芯片

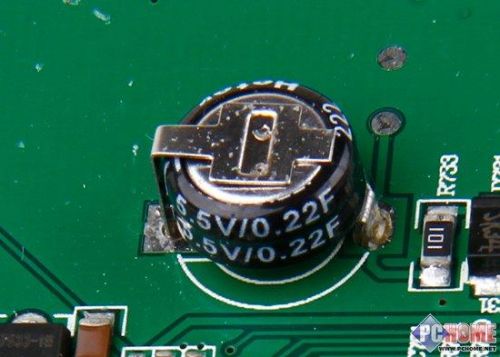

智能数字液晶控制电路的储电电容（作用相当于电池）

　　在背板内的电路，毫无疑问就是控制漫步者M0pro声音部分的主电路板了。整块电路板，布局工整，设计合理，数字、DAC模拟、放大线路一切都规整有序，井井有条，可以说，这样优秀的设计与其声音表现都有直接关系。

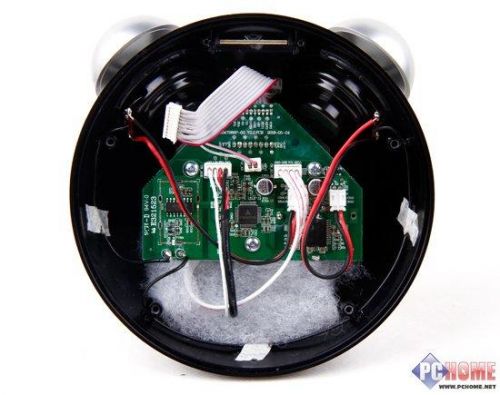

核心主电路板全图

　　结合线路进行分析，位于整块电路板正中间的，毫无疑问就是 M0pro模拟电路 DAC部分的解码芯片，其功能无疑是处理和接收来自数字电路部分的数字信号，并转换成模拟信号，交给后面的放大部分（功放线路）进行放大。

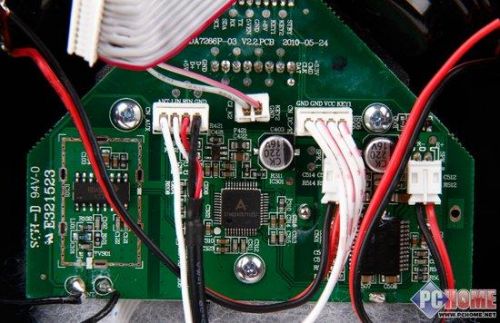

主电路板大图（请注意功放线路金属散热片在背面）

　　漫步者M0pro的FM收音使用的是RDA5807HP的芯片，它具的特点是灵敏度高、性噪比高、抗干扰能力强，因此这个型号的芯片能使左右声道有着更好的分离度。同时也正是因为这块芯片使让漫步者M0pro 实现了全球FM的兼容。运放方面漫步者M0pro使用的是TDA7266P运算放大器，这个型号的运放，许多便携音箱都在采用，月影猜测可能的原因是因为耗电低（增加续航），性能稳定（个体差异小），声音一般来说比较直白均衡。但对这款运放，月影不算非常了解，因此就不多做介绍了。

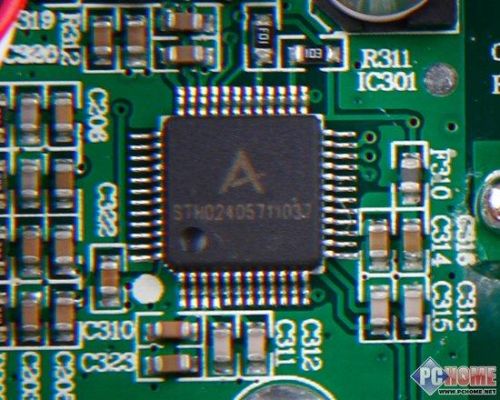

型号不明的DAC解码芯片

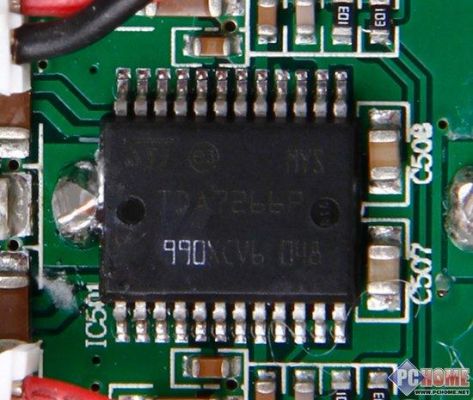

TDA7266P运放

　　在许多细节方面，M0pro也可以说是毫不马虎。在功放线路部分，我们可以看到整块的金属铝散热片，有助于防止功放过热而因为内部线路烧毁的不良后果，所有的内部走线都非常整体，每条线都整理的非常有序，丝毫不凌乱。

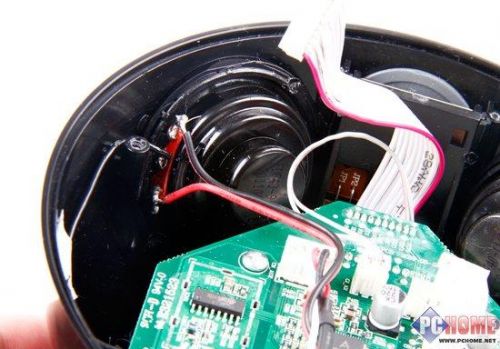

内置高品质金属单元，与解码放大线路结合紧密

　　上面的两个黑色的单元可以说在整个内部非常的显眼，事实也证明了，其发声单元在闹钟“头部”的两个“耳朵”上，高品质的金属单元可以使M0pro的中高频表现更清澈，透明，亮丽。单元与主电路板的连接线也整理的非常整齐，焊接工艺精良。

内部的吸音棉能有效减少驻波和不良反射

　　另外，外壳内部的腔体比较开阔，保证了声波的反射。而内部松软的海绵也是音箱内部非常重要的配件。这些材质松软的材料主要作用就是吸音。是的，单元在发声时会在内部形成大量声波反射，容易产生过多的不良驻波，而这些吸音材料可以有效的吸收这些干扰杂波，是声音表现更出色，内部吸音棉毫无疑问是音箱内部必不可少的重要材料。

　　许多外观光鲜的产品，在拆开后的内部往往破败到让人震惊。“金玉其外，败絮其中。”的产品屡见不鲜，而漫步者作为国内第一的多媒体音箱制造商，其产品确实经得起考验。M0pro以工整合理的电路设计，规范的走线布局，性能稳定可靠的电器元件，证明了她是一款“由内而外”都称得上“名副其实”的产品。

漫步者M0pro拆解全图
